1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて

1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて 1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて 1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて 1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて

大画像 :  1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて

商品の詳細:
起源の場所: 中国
ブランド名: Charmhigh
証明: CE
モデル番号: CHMT48VB
お支払配送条件:
最小注文数量: 1
価格: $5200 including shipping
パッケージの詳細: 標準的な輸出木箱
受渡し時間: 1-3仕事日
支払条件: T/T、ウェスタン・ユニオン
供給の能力: 1ヶ月あたりの100

1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて

説明
送り装置: letf:29pcs;権利:29pcs (総58pcs) 配置の頭部: 2pcs
ノズル: 4ノズル(Juki) 速度: 視野の3000cph;視野5000cphなし
正確さ: 0.025mm システム: 埋め込まれたLinuxシステム
タイプ: オールインワン機械、必要性の外的なモニターかPC 最高の部品: 5mm
ハイライト:

CHMT48VB小さいSMTの機械

,

1台の機械の58pcs送り装置すべて

,

Charmhigh小さいSMTの機械

CHMT48VB 58pcsの送り装置(二重積み重ね)のCharmhighのデスクトップの一突きおよび場所機械

渡される高度の一突きおよび場所機械110v 220V英国版セリウム

小さいバッチ生産及びプロトタイピングのために非常に適した!



記述:

このCHMT48VBは総58pcsの二重側面の送り装置を含んでいたCHMT48VAの更新版である、(29pcs +右の29pcs左)。それは受け取った後オールインワン機械、必要性他のどの部品、仕事の準備ができた機械も購入するためにではない。

操作システムはCHMT48VAおよび502を使用して異なった種類の材料を、取付けることができると同じである---507基の種類のJukiのノズル、適したより多くの顧客需要に応じることができる0402,0603,0805-5050、SOP、QFN、LQFP144、ダイオード、トランジスター、BGA…等のために。
、道楽者、開発者および開発のグループおよび小さい工場バッチ生産プロトタイプ建築者のためにのために適した。



顧客からのCHMT48VBの働くビデオ:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (スウェーデン)

www.youtube.com/watch?v=wYl5Az9xgec (中国)

ICを置くCHMT48VB:
www.youtube.com/watch?v=I-g8x98jmz0



Charmhigh CHMT48VBの指定:

モデル CHM-T48VB
PCB区域 10mm*10mm - 355mm*355mm
X-Y軸線旅行 510*460mm
Z軸の移動範囲 15mm (最も高い部品5mm)
配置の頭部 2pcsは4つのノズルと、来る
送り装置

テープ リールの送り装置58pcs (29pcs +右の29pcs左)
(8mm=44pcs、12mm=8pcs、16mm=4pcs、24mm=2pcs、)
前部大きさIC feeder=14pcsの習慣ICの皿20pcs

管の送り装置(振動送り装置、任意)

視野システム 2台のカメラの(カメラの上で及びの下で)視野の最大射程22*22mm
ドライブ 閉ループ制御の段階的なサーボ ドライブは、ステップを失うことを決して確かめない
Z軸の自己リターン検出 はい、それはノズルの破損を防ぐ
ピン自己リターンを引っ張りなさい はい、それは針の破損を防ぐ
物質的な検出方法の漏出 検出、視野の検出に掃除機をかけなさい
タッチ画面 7インチの企業のタッチ画面
メイン ボード 独立した研究工業のメイン ボード
システム 埋め込まれたLinuxシステム
速度の取付け 4000cph (視野);3000cph (視野)
精密の取付け ±0.025mm
部品 0402-5050、SOP、QFN等。
機械次元 L 960mm* W 705mm* H 335mm
真空ポンプ -92KPA (2pcs、build-in、無言のタイプ)の
外的な空気源 必要性無し(機械build-in無言の真空ポンプ2pcs)
外的なPC 必要性の外的なPC無し(build-inコンピュータがある)
電圧 220VAC (110VAC)、50Hz/60Hz
純重量 68kg
総重量 85kg/116*80*52cm



比較優位:

1. 機械の便利なソフトウェア、埋め込まれたLinuxシステム、安定した企業のメイン ボード、独立した操作、必要性外的なコンピュータ、より容易で、より便利な操作は速く学ばない。
2.内部造りのタッチ画面、必要性の外的なモニター、部屋は、より便利な操作、USBのマウス同様に支えた救わなかった。
3。上および下の2台の視野のカメラは、それぞれの位置を部品、あらゆるのためのスクリーンからの視野のイメージを見ることができる部品訂正する。(最高の構成のサイズ22*22mm)
4。それにPCBの別のサイズのために適した適用範囲が広いPCBの締め金で止める据え付け品がある。
5。それは機械テーブルで注文ICの皿、ICの皿を固定することができる支えた。
6。2pcs Jukiのノズル、Jukiのノズル、従って磁石の中のそれが付いている2つの取付けの頭部は指、レンチによって分解する必要性によってノズルを通して出す+180度への回転角度-180の程度を取除くことができない。
7.オールインワン機械は、機械、他の部品、機械を買う必要性に含まれている29pcs送り装置働いて準備ができていない。
8. Z軸の検出、壊れたノズルを避ける起源に帰り自動的に機械の引きの針。
9.最高の高さの構成サポート5mm。
10.閉ループ制御、Xのエンコーダーとの、ないステップからのY軸。
11. 2つの部品の位置によって目盛りが付いていたPCBそして残りの部品は自動的に目盛りが付いている。
12。真空の検出によって、自動供給によって、1つの部品が曲がった吸えば、再度取付けるために自動的に区域を沈殿させるためにそれをそれから選ぶ新しいものを投げる。
13。視野の検出、カメラによってPCB板右の場所の自動訂正の構成の角度そして場所。部品、カメラの上で選ばない頭部がそれを検出し、再度選ぶことを戻れば選ばない3回機械は、供給材料の後で、働き続ける再度始まる必要性を驚かし、停止する。
14。改宗者用具(PC版)によって来たり、機械にUSBポートによってコンピュータおよび負荷作業ファイルの作業ファイルを、速くおよび便利編集する。
15。サポートpanelized板。
16。PCBファイルがなければ、機械で直接プログラムするために新たな業務ファイルを作成できる。
17。サポート シングル・ステップ。
18。サポート切口は第一次製品の管材料を録音する。

なぜCharmhighを選びなさいか。



1.Professional設計および部屋は救った。
2。ユーザー フレンドリー操作、必要性専門SMTのエンジニア、初級レベル装置
3.One機械-統合された操作、必要性の余分ポンプかPCまたは支持設備。
有効な4.Costは自身に費用を専門のフル オートマチックSMTの生産ライン減らす。
5。それは自己によって固定すること容易な変更機械取り替えに非常に便利である。
各戸ごとサービス、6-8仕事日配達と明白な6.International。
実験室の研究開発のための7.Especially、あなた自身の設計およびパテントを保護するため。
5はんだ付けするスタッフ、容易な手動仕事より大いに高い有効への8.One機械同輩は費用救われて管理し。小さいバッチ生産のためによい。
9.Charmhighは工場供給であり、私達の機械部品すべてはであり研究され、私達自身によって製造する。の後サービス予備品は決して停止しない。
10. CharmhighはSMTの一突きおよび場所機械の専門の製造業者以来の、2011年に解放される最初p&pである。私達自身研究するすべてのソフトウェアよいの後販売法サービス。



CHMT48VBのための標準的な付属品:

1) 一突きおよび場所機械CHMT48VB 1
2) Jukiのノズルの合計4pcs (503、504、505、506サイズ)
3) 8G USBの運転者1
4)電源コード1
5)引きの針2
6)引きpin1のためのソレノイド
7)カメラの位置は黒い板1を調節する
8)ヘックス・レンチ6
9)ピンセット1
10)ブラシ1
11)タッチ画面1のためのペン
12)ICの皿4のための据え付け品
13)グリース1
  1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて 0
1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて 1


上および下のカメラは、正確な各々の構成の場所を非常に確かめる:
   1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて 2

エンコーダー、閉ループ制御が付いているX-Y軸線モーターは、ステップを失わないことを確かめない:
 1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて 3


注文ICの皿:
  1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて 4

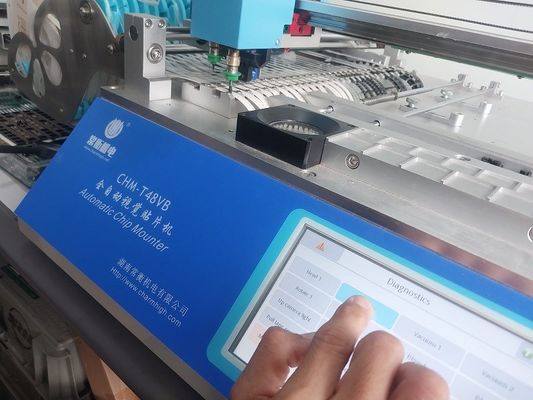

タッチ画面、企業によって埋め込まれるLinuxシステム制御:
   1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて 5


Jukiのノズル、非常に容易なopearation、磁石中、レンチをおろすのに使用する必要性無し:
  1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて 6



安全なパッキング:
1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて 7



サンプル:

1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて 8

1台の機械デスクトップの一突きおよび場所機械小さいSMT機械のCHMT48VB 58pcsの送り装置すべて 9



Kidnlyのノート:

一突きおよび場所機械はパッケージに含まれているすべての付属品が付いている大ぞろいQC渡ったである。

それは使用可能なオールインワン機械である!

それを受け取るときそれを使用できる。よいアフターセールスの技術サポートは、それを自信をもって購入する。

あなたの一突きおよび場所機械によって楽しみなさい!



サービス及び保証:

完全な機械は購入および寿命サービスの時から1年の保証期間を過す。

私達は機械、工場信頼できる直接供給の予備品を常に提供する。

私達はオンラインQ/Aおよび修理サポートおよび技術助言サービスを提供する。

1つから1の売り上げ後のサービスを提供しなさい。各機械100%は船をよりかなり前にテストした。
