SMT組立ライン用S820インライン2D AOI自動光学検査機

SMT組立ライン用S820インライン2D AOI自動光学検査機
SMT組立ライン用S820インライン2D AOI自動光学検査機 SMT組立ライン用S820インライン2D AOI自動光学検査機 SMT組立ライン用S820インライン2D AOI自動光学検査機 SMT組立ライン用S820インライン2D AOI自動光学検査機

大画像 :  SMT組立ライン用S820インライン2D AOI自動光学検査機

商品の詳細:
起源の場所: 中国
ブランド名: ZHX
証明: CE
モデル番号: S820
ドキュメント: ZHX-S820 AOI Technical Spec...ns.pdf
お支払配送条件:
最小注文数量: 1
価格: $25,000
パッケージの詳細: エクスポート用プレイウッドケース
受渡し時間: 5〜7 営業日
支払条件: T/T,ウェスタン・ユニオン
供給の能力: 50 ユニット/月

SMT組立ライン用S820インライン2D AOI自動光学検査機

説明
親切: インライン2D 寸法: 960*1133*1660mm
正味重量: 550kg 電源: 220V 50/60Hz
力のconsuption: 1000W プリント基板のサイズ: 50*50mm - 400*330mm
プリント基板の厚さ: 0.5-5.0mm PCBラップ公差: ±2mm
コンポーネントの高さ: 上部≤30mm; 下部≤30mm 構成要素数: 0201, 0.4mmピッチ (20μm)
画面: 22インチ TFT 空気供給: 0.5MPa, 70m³/分
ハイライト:

S820インライン2D AOIマシン

,

SMT自動光学検査機

,

SMT組立ライン用AOI

S820 インライン2D AOI ボトムビジョン SMT 自動光学検査機 SMT組立ライン用

S820は、SMT組立ライン向けに設計されたインライン2D自動光学検査(AOI)システムです。AIベースのビジョンアルゴリズム、高速産業用カメラ、高解像度テレセントリックレンズを組み合わせることで、ソルダペースト印刷、部品配置、フローはんだ付け後の信頼性の高い欠陥検出を実現します。ボトムビジョン機能と自動基板ハンドリングへのシームレスな統合を備えています。

技術パラメータ
カテゴリ 項目 仕様 (S820)
ビジョン認識システム 検査方法 / アルゴリズム AIインテリジェント検出アルゴリズム、ベクトル画像解析、統合論理OR演算、両面輝度境界距離、部品本体追跡、OCV、輝度/色テンプレートマッチング、色距離、色抽出(RGB & HSV)、輝度範囲と偏差、最小輝度勾配など — 30以上の高度なアルゴリズム
カメラ 5 MP / 高性能 5 MP / 12 MP (20 MP および 25 MP オプション)
レンズ 高解像度テレセントリック産業用レンズ; 20 µm、15 µm、12 µm、10 µm、8 µm オプション
光源 リングタワース構造、高輝度RGBW(赤/緑/青/白)4色LEDストロボ照明
FOV(視野) 48.96 × 40.96 mm (5 MP & 20 µm); 36.72 × 30.72 mm (5 MP & 15 µm); 50 × 45 mm (12 MP & 15 µm); 40 × 30 mm (12 MP & 10 µm)
0201チップ < 7.6 ms
画像あたりの処理時間 220 – 450 ms
ソルダペースト印刷欠陥 ペースト欠落、位置ずれ、不足/過剰はんだ、オープン回路、汚染
部品欠陥 欠落、ずれ、傾き、タンブストーン、ビルボード、反転、極性逆、誤部品、破損
はんだ接合部欠陥 過剰はんだ、不足はんだ、ブリッジ、銅箔汚染など(RoHS鉛フリーはんだ付け検査要件に準拠)
フローはんだ付け検査 過剰はんだ、不足はんだ、短絡、はんだ接合部の傾き、はんだボイド
最小検出可能部品 & ピッチ 0201 & 0.4 mm ピッチ (20 µm)
機構システム PCBコンベア 下向きクランプ; 自動PCBロード/アンロードおよび自動コンベア幅調整; 基板送り方向のワンキー切り替え; SMEMA規格。コンベア高さ: 900 ± 20 mm
PCBサイズ 50 × 50 mm – 400 × 330 mm
PCB厚さ 0.5 – 5.0 mm
PCB反り許容値 ± 2 mm
部品クリアランス TOP ≤ 30 mm, BOT ≤ 30 mm
駆動システム ACサーボモータシステム; カメラはX/Y軸に沿って移動(ソルダペースト印刷および部品配置後の検査を容易にするための固定PCB)
位置決め精度 < 10 µm
移動速度 標準: 500 mm/s; 最大: 800 mm/s
ソフトウェアシステム オペレーティングシステム Microsoft Windows 10
操作 グラフィカルプログラミング、WYSIWYG; 中国語/英語、繁体字/簡体字中国語
プログラミング オフラインプログラミング(オプション); AI自動フレーミング(オプション)
コンピューター 産業用PC、Intelクアッドコアi7 CPU、16 GB DDRメモリ、2 TBハードディスク
ディスプレイ 22インチTFTワイドスクリーンLCDモニター
ネットワーク ネットワーク機能 NG端末とネットワーク接続可能; 修理ステーションでPCBAの欠陥を確認・修正
MESサポート オープン標準ポート利用可能
その他 機械寸法(長さ×幅×高さ、信号塔を除く) 960 × 1133 × 1660 mm
重量 550 kg
定格電力 1 kW
電源 AC 220 V ±10%、単相、50/60 Hz
エア供給 0.5 MPa、70 cm³/min
作業環境 温度 10–40 °C; 湿度 30–80% RH
製品の特徴
  • 高速産業用カメラと高解像度産業用テレセントリックレンズを搭載。
  • 新しいコンベア設計により、基板ハンドリング装置(コンベアステーション)およびフローはんだ付け装置とのシームレスな接続が可能になります。
  • オフラインプログラミングとインラインデバッグをサポートします。
  • 集中制御と管理をサポートし、検査データの包括的な評価を行います。
  • 欠陥ガイド付き修理ステーションに接続でき、検査と修理を1つのシステムに統合できます。

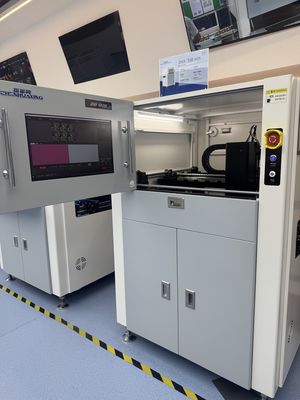

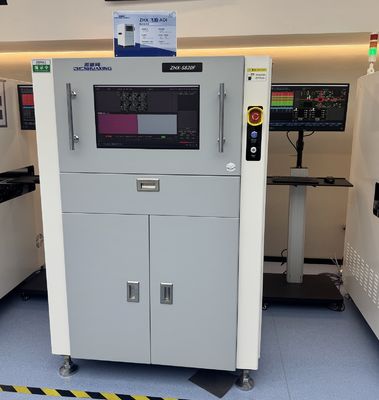

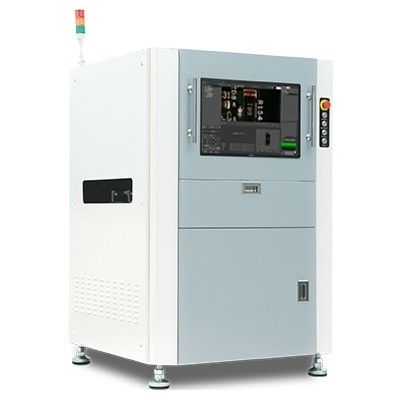

S820 in-line 2D AOI SMT automatic optical inspection machine overview

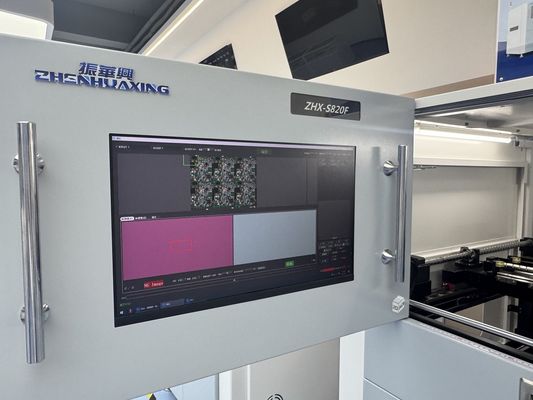

S820 AOI machine detail view showing camera and conveyor system

Charmhigh— SMTワンストップソリューションプロバイダー、信頼できるメーカーです。

Charmhigh SMT equipment and solutions banner
サービスと保証
  • 機械一式は購入時から1年間の保証期間があり、生涯サービスが付帯します。
  • 機械のスペアパーツは常に提供しており、工場直送で保証付きです。
  • オンラインQ&A、トラブルシューティングサポート、技術アドバイスサービスを提供します。
  • 1対1のアフターサービスを提供します。各機械は出荷前に100%テストされています。
