商品の詳細:
|
| PCBの最高の締め金で止める区域: | 350mm ((L) × 270mm ((W) | 給餌器: | 50pcs Yamahaの送り装置（空気及び電気送り装置） |
|---|---|---|---|
| 電圧: | AC220V ((50Hz,1相,1.5kw) | 部品の高さ: | 最高の12mm |
| 設置速度: | IPC9850: 8850cph (実速) | 純重量: | 310kg (デスクトップ型) |
| ノズル: | 13pcsのノズルライブラリを持つ自動ノズル交換器 | 精度: | CPK≥1.0 |
| ミネコンポーネント: | 0201 完璧な固定 | Dimenssion: | 1050×1050×885mm |
| 空の: | 真空ポンプ内蔵 | 空気供給: | 0.6Mpa |
| ハイライト: | デスクトップSMTの一突きの場所機械,4頭部SMTの一突きの場所機械,CHM-550は機械を選び、置く |
||

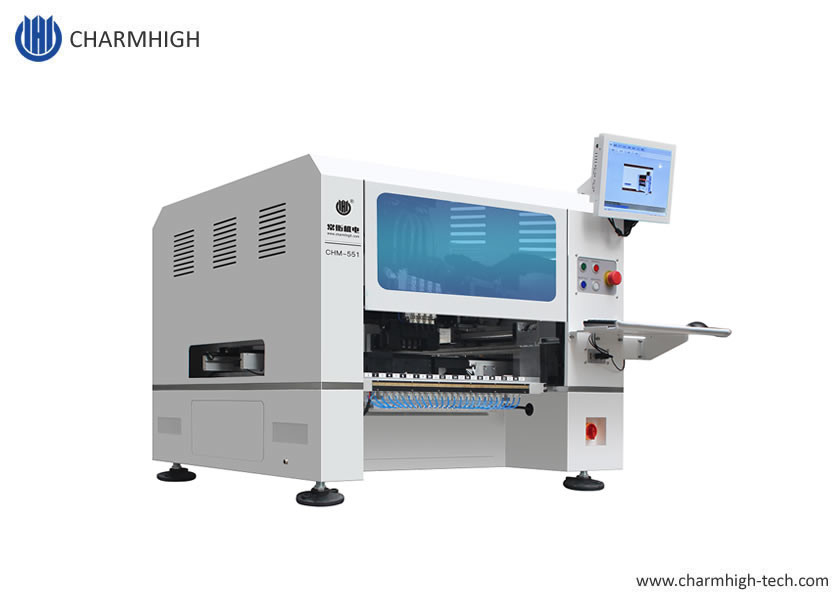

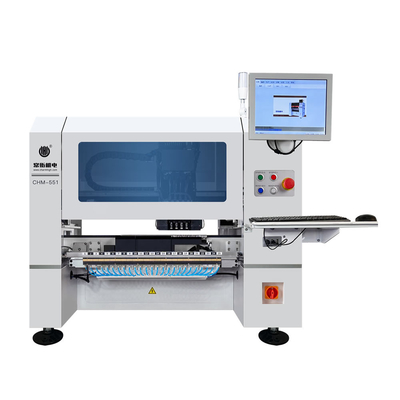

高精度天才モデル 4 ヘッドデスクトップ SMT SMD ピックプレースマシン 50 フィーダー CHM-551
モデル: CHM-551 ハイライト:
* 4 自動ノズルチェンジャー付き装着ヘッド (13 穴ノズルライブラリ)
* 50 個のヤマハ空気圧フィーダーと電動フィーダーをサポート
* 高精度の高構成、0201 サポート、CPK テスト CPK≥1.0
* 自動PCBコンベヤ、中小規模のSMT生産ラインを構築できます
* ボールネジとサーボモーター
*最適速度:11500CPH; IPC9850:8850CPH
* ダブルマークカメラ、より大きな PCB ボードに適しています
*温度補償、さまざまな温度に適しています
※パソコン（モニター、キーボード、USBマウス）付属
CHM-551カタログのダウンロードはこちらから：CHM-551 - カタログ.pdf
| チャームハイ CHM-551 仕様 | |
| 寸法 | 1050(長さ)×1050(幅)×885mm(高さ) |
| 重さ | 230kg |
| 力供給 | AC220V(50Hz、単相)、2.2kW |
| 空気供給 | 0.5MPa～0.6MPa |
| 真空の発生 | 日本ピスコ真空発生器 |
| マウンティングヘッド | 4 ヘッド |
| 実装速度 | IPC9850: 8850cph(実際の速度) |
| 取付精度 | (XY) ±0.06mm;CPK≧1.0 |
| 制御精度 | 5μm |
| コンポーネントの高さ | 12mm |
| コンポーネントの種類 |
0201/0402/0603〜5050/SOT/SOP/QFP/QFN/BGAなど (抵抗/コンデンサ/ダイオード/三極管/LED/ICなど) |
| プリント基板の厚さ | 0.6mm～3.5mm |
| プリント基板のサイズ | 350mm(長さ)×270mm(幅) |
| プリント基板の納品 | プリント基板自動コンベア |
| ノズル交換 | 自動ノズル交換(13穴ノズルライブラリ) |
| 制御システム |
産業用コンピュータ内蔵（Windowsシステム） モニター、キーボード、マウスを装備 |
| 駆動方式 | X&Y軸はサーボモーターで駆動。しなやかなS字加減速を採用 |
| 伝送システム | ボールネジ＋リニアガイド |
| 給餌システム |
50 ヤマハ8mm標準空圧・電動フィーダスロット (ICトレイ+スティック/チューブ/振動フィーダーにも対応) |
| ビジョンシステム |
スナップショットカメラ x 4 (適用可能なコンポーネントサイズ: 14mmx14mm); ICカメラ×1（適用部品サイズ：36mm×36mm）； マークカメラ×2 |
SMT実装機の応用
1.家電業界
2. オートエレクトロニクス産業
3. 電力産業
4. LED産業
5. セキュリティ、計測器、メーター業界
6. 通信産業
7. インテリジェント制御産業
8. IoT（Internet of Things）産業、軍事産業等
CHM-551パーツリスト
| アイテム | 量 | アイテム | 量 |
| ピックアンドプレイスマシン | 1 | ピンセット | 1 |
| ノズル | 8 | 内六角スパナ | 1 |
| ツールボックス | 1 | 潤滑油 | 1 |
| 保証書 | 1 | フィルター | 4 |
| ユーザーマニュアル | 1 | クイックコネクタ | 1 |
| 試験報告書 | 1 | マウスパッド | 1 |
| ブラシ | 1 | 電源ケーブル | 1 |
ハイライト:
1. 自動ノズル交換、手動でノズルを交換する必要がなく、非常に便利です。

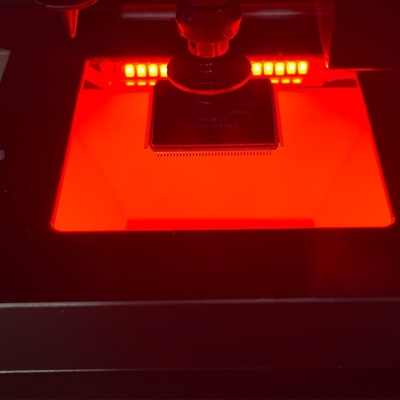

2. 強力なビジョンカメラシステム、より正確、より正確な IC 配置、最小コンポーネント 0201:
3.高構成、長寿命、チャームハイは他のブランドよりも強力な機械的性能を提供しました。
ユニバーサル標準のヤマハフィーダーの使用:
オプション：
1. 8mm/12mm/16mm/24mm/32mm/44mm電動フィーダー
2. 8x4mm / 12mm / 16mm / 24mm /32mm / 44mm 空気圧フィーダー
3. 振動フィーダー
お客様からのフィードバック、PCB サンプル:
複雑な PCB に適しています:
お客様からの 100% の高いフィードバック:
サービスと保証:
完成したマシンには、購入時から 1 年間の保証期間と生涯サービスが付いています。
当社は常に機械のスペアパーツを保証付きで工場から直接供給します。
オンラインQ/A、トラブルシューティングサポート、技術アドバイスサービスを提供します。
1対1のアフターサービスを提供します。各マシンは出荷前に十分に 100% テストされています。
