商品の詳細:
|
| 頭部: | 6pcs ((19ホールノズルライブラリ) | PCBのサイズ: | 450/900 ((L) mm * 350mm ((W) (2つのオプション) |
|---|---|---|---|
| スピード: | 27800cph (最適) | 給餌器: | サポート 60pcs電動フィッダー |
| 構成要素: | 0100502010402,-5050,SOP/QFP/QFN/BGA/LED | 純重量: | 1100kg |
| カメラ: | ICカメラ: 1pcs (36mm) フライングカメラ: 6pcs (16mm) MARKカメラ: 2pcs | PCB配達: | 3 パーツ 自動配送 レーン,幅はソフトウェアで調整できます |
| サイズ: | 1320 (L) x 1600 (W) x 1500 (H) | 電源: | AC220V (50/60Hz,1相) 3KW |
| 給水器の種類: | 富士NXT電動フィッダー | PCBの厚さ: | 0.6~3.5mm |
| ハイライト: | 6頭部SMTの一突きおよび場所機械,60送り装置SMTの一突きおよび場所機械,60の送り装置の自動一突きおよび場所機械 |
||

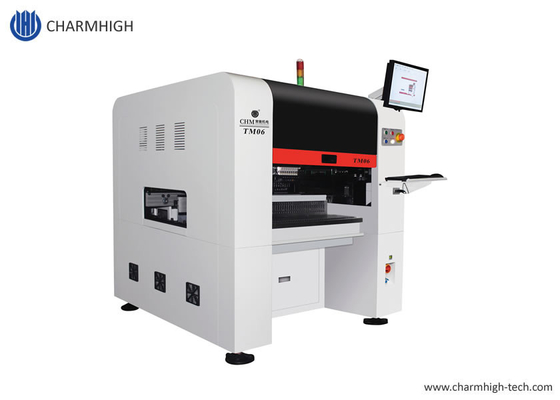

スマート ソフトウェア 高精度 6 頭 SMT ピック・アンド・プレイス マシン TM06
完全なインラインSMTPCBコンベヤーを持つピックと場所マシン
中等型完全自動PCB組立ライン - SMT批量生産用
1モデル番号:TM06
2ブランド:チャームハイ
3主な構成: 3 パーツ PCB 自動配送 + 6 ヘッド 60 フィッダー + パナソニック サーボモーター
+自動ノズル交換器 (※19 ポジション) + 9 カメラ + ボールスクリュー+線形ガイド (※Y軸にダブルスクリュー)
4給水器:富士電動給水器 (別途購入)
5PCB エリア (2つのオプション): 400*350mm / 800*350mm
6コンピュータとキーボードとマウスとWindowsシステム
7構成要素:0201,0402-5050,SOP,QFN,TQFP,BGA...など
8. 1320 ((L) x1350 ((W) x1500 ((H),AC220V (50/60Hz,1相)
9配送時間: 5~8 営業日
10配送:空中 / 海上 / 工場から直接ピックアップ / 中国への倉庫に送信
11支払方法:銀行口座の送金 (T/T)
12梱包:プレイウッドの箱
Charmhigh 6頭のSMTピック・アンド・プレイス・マシン作業ビデオ顧客サイトで:
TM06 仕様:
| モデル | TM06 |
| サイズ | 1320mm ((L) ×1600mm ((W) ×1500mm ((H) |
| 体重 | 1100kg |
| 電源 | AC220V (50Hz,単相) 3kW |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | 内蔵真空ポンプ |
| マウントヘッド数 | 6頭 |
| マウント速度 | 27800cph (最適) |
| 固定 の 精度 が 増える | ±0.035mmCPK≥1.0 (XY) |
| 制御精度 | 4μm |
| 部品の高さ | 12mm |
| 部品タイプ |
01005/0201/04025050/SOT/SOP/QFP/QFN/BGAなど 最大視野36*36mmの部品まで (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 450mm ((L) × 350mm ((W) (標準) 900mm ((L) ×350mm ((W) (オプション) |
| PCB 輸送 | 3段列車式自動輸送機PCB サポート |
| ノズルの変更 | オートマチックなノズルの交換(19穴のノズルのライブラリ) |
| 制御システム | 内蔵工業用コンピュータ (Windowsシステム) モニター,キーボード,マウス |
| ドライブシステム | X&Y軸 パナソニック A6 サーボモーターで駆動(ダブルモーターによるY軸)柔軟なS曲線加速と減速を採用 |
| トランスミッションシステム | X&Y軸はTBIグラウンドボールスクリューとHIWIN線形ガイドを採用(Y軸にダブルスクリュー) |
| 給餌システム | 60NXT 8mm 標準フィッダースタック (IC トレイと棒フィッダーにも適しています) |
| 視覚系 | フライカメラ×6 (適用される部品サイズ: 16mm×16mm) IC カメラ×1 (適用される部品サイズ:36mm×36mm) マークカメラ×2 |

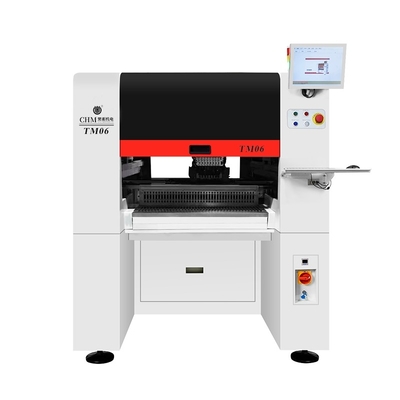

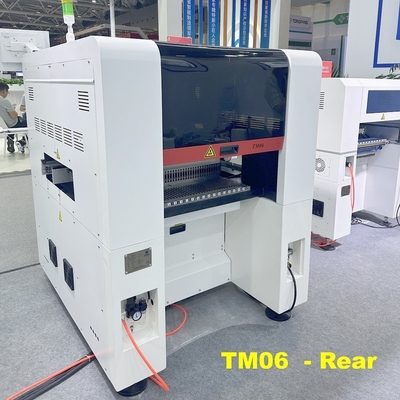

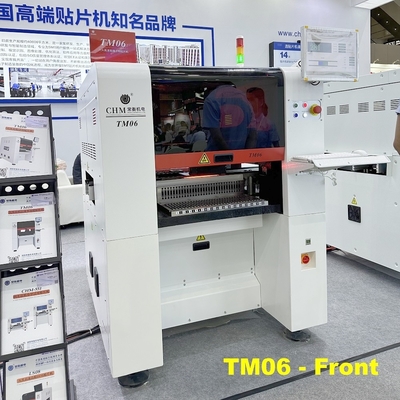

TM06のリアル写真
(CHM-551とTM06)
60 フィーダースロット (Fuji NXT電動フィーダーと作業,フィーダーは別々に購入, 8/12/16/24/32/44mm):
最小の01005や大型部品の高精度で安定したマウントを実現できる.
完全自動SMT生産ライン:
顧客サイト:
PCB サンプル:
工場の直接供給,私たちのTM06,TM08,TS10,TS20シリーズのマシン 基礎構造は採用されています: 工業グレードの磨きプラットフォーム,Y軸統合鋳造,高速で安定して信頼性のある動作を可能にします.
サービス&保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します 保証付きの工場直送です
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
私たちは1対1の販売後サービスを提供します.すべての機械は 100% 試験されて 運ばれる前に
