商品の詳細:
|
| 制御方式: | 接触Screen+PLC | PCB の 幅: | 50-250mm (W) |
|---|---|---|---|
| 波番号: | 2個長さ800mm | 純重量: | 体重は550kg |
| サイズ: | 2600*1200*1700mm | 輸送機の速度: | 0~1800mm/分 |
| ハイライト: | PCB波溶接装置,自動波溶接機 PCB用,鉛のないPCB波溶接機 |
||

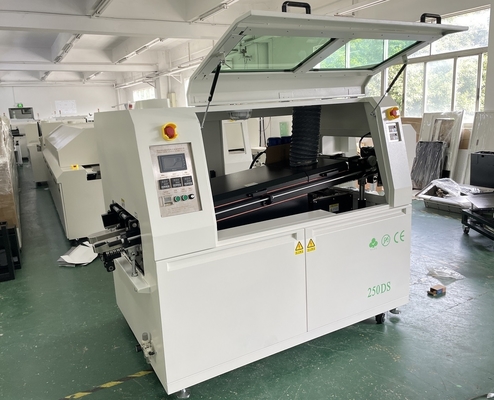

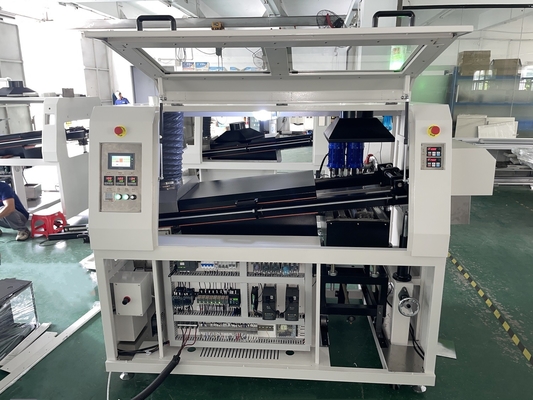

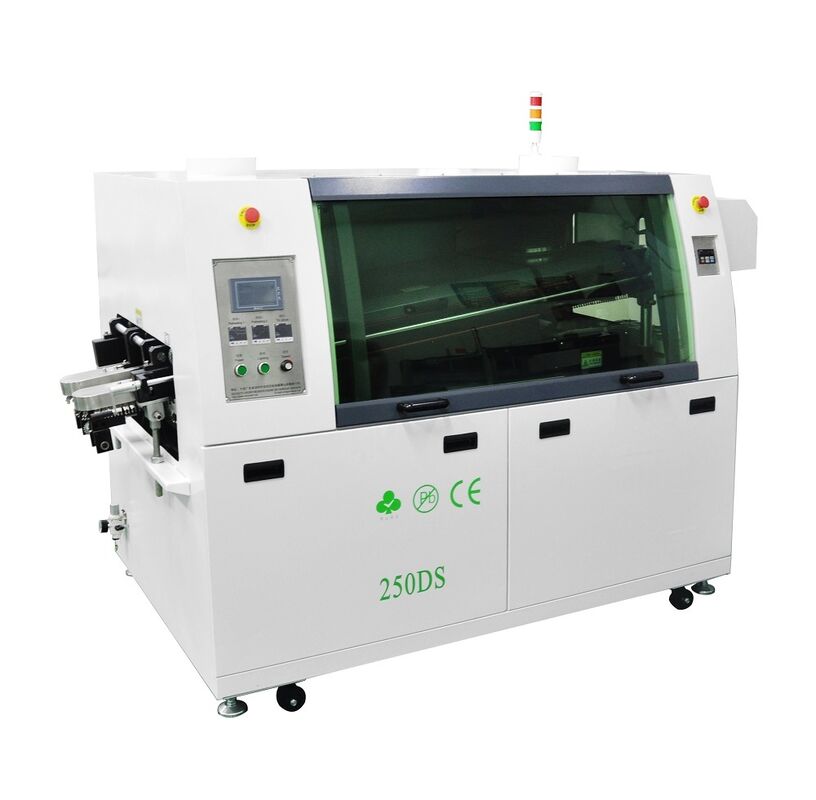

Charmhigh 250DS自動無鉛波溶接機 DIP生産ラインの小波溶接機 PCB組立ライン
製品説明:
1) SMDとTHT部品の溶接に適しており,設計が簡素で,美学的に快適で,保守および維持に便利です.
(2) 予熱ゾーンと過濾システムは,直接引き出すモジュール式設計を使用し,容易なメンテナンスと維持を可能にします.
3) 安定した前熱曲線を持つ2段階前熱ゾーンにより,変形なくPCBの均等な加熱が保証されます.
4) インテリジェントな自動追跡スプレーシステムで装備され,スプレーエリアはPCBの幅に自動的に調整されます.
5) プログラム可能な論理制御器 (PLC) と内部速度追跡プログラムを使用し,PCB輸送に応じてスプレー時間を調整します.
スピード
6) 流体ノズルの自動清掃装置を搭載し,長期使用後に清掃する必要性をなくします.
スプレーの精調整機能が付属しているので便利です
7) 炉室はSINOEVERの特殊な螺旋構造で設計されており,波溶接システムは溶接堆積物を収集するために設計されており,浮遊する黒い粉末の生成を防ぐ.これは熱変形を大幅に軽減し,酸化を減らすと同時に電力を節約します.
8) ガイドレールはSINOEVERによって独自に設計され,PCBの完全でスムーズな溶接と伝送を保証します.
9) 波のピークの高さを正確に制御するための変頻駆動技術を使用します.
10) SINOEVERが独自のエネルギー貯蔵装置で設計したヒート・エレメント.ニッケル・クロム赤外線ヒート・チューブは均等なヒートを提供し,寿命が長い.
11) 超温,音声視覚アラーム,緊急ブレーキ機能が備わっています.すべてのモーターには過負荷保護システムがあります.
12) 輸送システムは,安定した速度のために,閉ループ制御を持つ可変電子または周波数変換速度制御システムを使用します.
13) 簡単に清掃できるようにスプレー排気フィルタープレートを装備.排出汚染を減らす.
14) 精密型チタン合金 プリントチタン爪 PCB を輸送する; 滑らかで信頼性があり,溶接に粘らない.

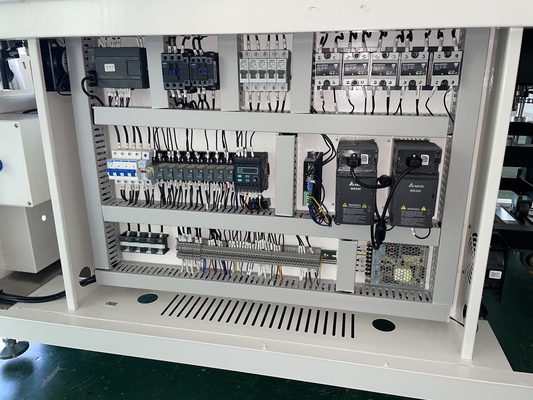

15) 制御システム全体が,プログラム可能な論理制御器 (PLC) とディスプレイ制御タッチスクリーンを使用し,操作を簡素化し,人間と機械の対話を促進します.高い信頼性を確保する.
250DS 仕様
| PC ボラッド幅 | 最大250mm |
| PCBコンベアーの高さ | 750±20mm |
| PCBコンベアーの速度 | 0〜1.8m/min |
| 予熱長さ | 800mm |
| 予熱ゾーンの数 | 2 |
| 予備 熱 温度 | 室温~350 °C |
| 合適な溶接器の種類 | 鉛を含む/鉛のない溶接パスタ |
| 予熱能力 | 5KW |
| 波溶接器 | 8KW |
| 溶接波の最高値 | 最大10mm (溶接波の衝撃深さは最大30mm) |
| 溶接量 | 体重は180kg |
| 溶接温度 | 室温~320 °C |
| 輸送機の角度 | 3〜7度 |
| 温度制御 | PLC+PID |
| 流体貯蔵タンク | 最大5.2L |
| 電力要求 | 3P 5ワイヤー 380V/220V オプション |
| 熱する電源 | 12KW |
| 動作する電源 | マックス 5KW |
| 空気供給 | 4〜7kg/cm212.5L/min |
| 体重 | 最大600kg |

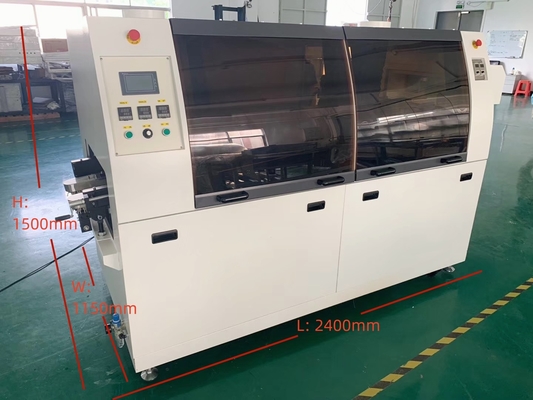

| サイズ | L2400*W1150*H1500 |
