商品の詳細:
|
| 頭部: | 4つの頭 (サムスンノズル) | PCBのサイズ: | CHM-551: 350x270mm; CHM-650: 400x350mm 試行錯誤した |
|---|---|---|---|
| スピード: | CHM-551とCHM-650: 8850cph (リアル) | 給餌器: | サポート 50pcs ヤマハ フィッダー (空気力と電気の両方のフィッダー) |
| 構成要素: | 0201 0402 0603 0805 1206 LED2835 LED5050のトランジスターSOT TSOP SOP、0.5mm PLCC CSP QFP BGA | システム: | コンピュータは機械と一緒に来ます |
| カメラ: | 両方4つの小さな1つの大きなICカメラ + 2つのマークカメラ | PCB配達: | CHM-551: 1段列車; CHM-650: 3段列車 |
| 純重量: | 551: 320kg; 650: 420kg | オートマチックなノズルの交換: | 551: 13位; 650: 19位 |
| ハイライト: | CHMT761P6アセンブリ生産ライン,PNPアセンブリ生産ライン,Pnp縦の機械 |
||
高精度CPK≥10 T2種類 チャームハイ アドバンスト 小型4頭型 SMT ピックアンドプレイス マシン
垂直型 +自動ノズルの変更 + ボールスクリュー + スマートソフトウェア +SMTライン通信プロトコル
CHM-551 カタログ: CHM-551 - カタログ.pdf
CHM-650 カタログ: チャームハイCHM-650 カタログ.pdf
2つのモデルで同じ構成:
1垂直タイプ + 4 頭 50 フィッダー + (4 小型カメラ,1 大型カメラ,2 マークカメラ) + ボールスクリュー + 自動ノズルの変更 + CPK≥10
2. フィッダー: 2 つのオプション: ヤマハ 氣動フィッダー / 電動フィッダー (別途購入)
3部品の選択のための自動訂正, 組み込み産業用コンピュータとウィンドウシステムとの統合操作.
4精度とマウント速度: コンポーネントはすべて0201,0402-5050,SOP,QFN,TQFP,BGA...などに対応しています. 8850CPHのリアルスピード.

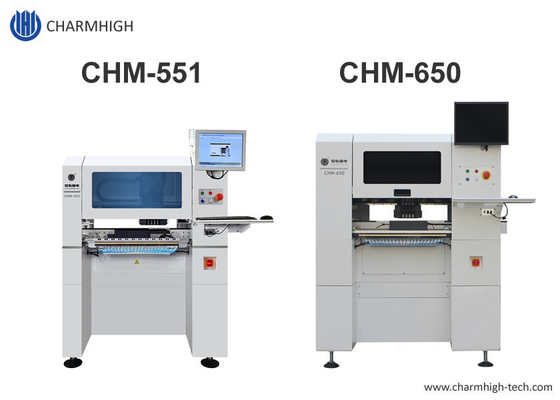

この2つのモデルの違い:
1PCBサイズ:CHM-551: 350x270mm;CHM-650: 400X350mm
3. PCB トランジット: CHM-551: 1 セクションの PCB オートコンベア; CHM-650: 3 セクションのオートコンベア
4寸法:CHM-551: 1050x1050x1360mm;CHM-650: 1280x1190x1500mm (より大きい)
5純重量:CHM-551: 320kg;CHM-650: 420kg (より重い)
記述:
| CHM-551 仕様 | |
| サイズ | 1050 (L) × 1050 (W) × 1360mm (H) |
| 体重 | 320kg |
| パワー供給 | AC220V (50Hz,単相) 1.5KW |
| 空気供給 | 0.5MPa ~ 0.6MPa |
| バキューム生成 | 日本PISCO真空発電機 |
| マウント頭 | 4 頭 |
| マウント速度 | 8850cph ((IPC9850) について |
| 固定 の 精度 が 増える | (XY) ±0.06mm CPK≥1.0 |
| 制御精度 | 5μm |
| 部品の高さ | 12mm |
| 部品タイプ |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGAなど (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 350mm ((L) x270mm ((W) |
| PCBの配送 | オートマティック・ワン・セクション・コンベアヤー |

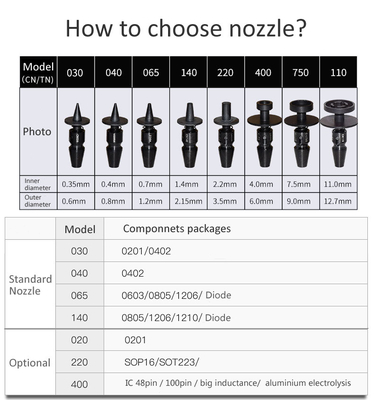

| ノズルの変更 | オートマティックなノズルの交換 (13穴のノズルのライブラリ) |
| 制御システム |
内蔵工業用コンピュータ (Windowsシステム) モニター,キーボード,マウス |
| ドライブシステム | X&Y軸はサーボモーターで駆動され,柔軟なS曲線加速と減速を採用 |
| トランスミッションシステム | ボールスクリュー + 線形ガイド |

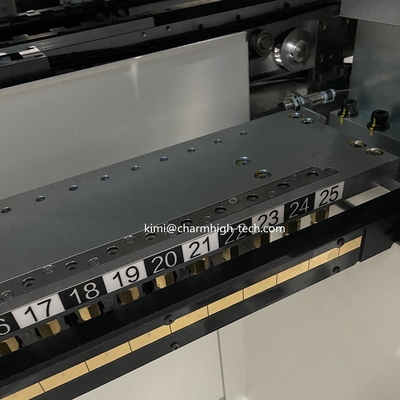

| 給餌システム |
50 ヤマハ8mm 標準的な空気/電気フィッダースロット (ICトレイ+スティック/チューブ/振動フィッダーにも適しています) |
| 視覚系 |
スナップショットカメラ x 4 (部品サイズ適用: 14mmx14mm) IC カメラ x 1 (部品のサイズ: 36mmx36mm) マークカメラ x 2 |
| CHM-650 仕様 | |
| サイズ | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| 体重 | 310kg |
| パワー供給 | AC220V/110V (50Hz,1相) 2.1kW |
| 空気供給 | 0.5MPa ~ 0.7MPa |
| バキューム生成 | バキュム発電機 |
| マウント頭 | 4 頭 |
| マウント速度 | 9000cph (最適) |
| 固定 の 精度 が 増える | ±50μm@μ±3σ/チップ |
| 制御精度 | 5μm |
| 部品の高さ | 12mm |
| 部品タイプ |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGAなど (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 400mm ((L) x350mm ((W) |
| PCB 輸送 | 3段列車自動輸送 |
| ノズルの変更 | オートマチックなノズルの交換 (19穴のノズルのライブラリ) |
| 制御システム |
内蔵工業用コンピュータ (Windowsシステム) モニター,キーボード,マウス |
| ドライブシステム | X&Y軸はサーボモーターで駆動され,柔軟なS曲線加速と減速を採用 |
| トランスミッションシステム | ボールスクリュー + 線形ガイド |
| 給餌システム |
50 ヤマハ 8mm 標準型 電気用 氣動式 給餌 スロット (IC トレイと棒フィッダーにも適しています) |
| 視覚系 |
スナップショットカメラx4 (部品サイズ適用:16mm×16mmについて) IC camerax1 (部品のサイズ適用:36mm×36mmについて) カメラx2マーク |
ヤマハ パンエマティックフィッダー&電気フィッダー 両方互換性:
オプション: 8mm, 12mm, 16mm, 24mm,振動フィッダー,ICトレイ (別途購入)
サービスと保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します. 工場の信頼性の高い直接供給.
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
販売後のサービス提供すべての機械は 100% 試験されて 運ばれる前に
