商品の詳細:
|
| 孔版印刷機: | 3250 半自動溶接ペストプリンター | CHM-551: | 4頭 50フィッダー (自動交換ノズル,自動PCBコンベア) |
|---|---|---|---|
| T961 について: | コンベア・リフローオーブン,6つの温度ゾーン | smtライン: | 高精度のスムットライン,サポート 0201 |
| 構成要素: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGAなど | 精密の取付け: | (XY) ±0.06mm; CPK≥1.0 |
| PCBのサイズ: | 350mm ((L) x270mm ((W) | 設置速度: | 11500CPH(最適) IPC9850:8850cph |
| ハイライト: | 高精度SMD生産ライン,SMD生産ライン PCB製造ロボット,SMT 組み立てライン PCB 製造 ロボット |
||
高精度経済的なSMT生産ライン:

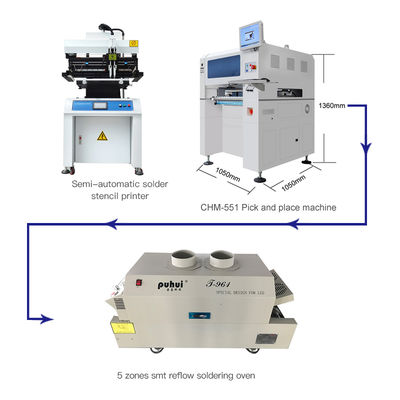

3250 半自動スタンシルプリンター CHM-551 SMT チップマウンター リフローオーブン T961
小型SMT生産ライン,高配置,CPK試験に合格,最小部品0201

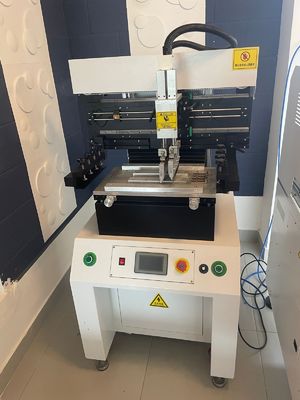

1スタンシルプリンター 3250 テクニカルパラメータ
| モデル | 3250 |
| サイズ | 850×670×1550ミリ |
| テーブルサイズ | 320×500ミリ |
| PCBのサイズ | 250×400ミリ |
| ステンシルサイズ | 550×680mm |
| 印刷速度 | 0~8000mm/分 |
| PCBの厚さ | 0~100 mm |
| PCBの範囲をわずかに調整する | 前面/横 +10mm |
| 電圧 | 1PAC220V 50/60HZ |
| 印刷台の高さ | 850±20 mm |
| 繰り返す精度 | ±0.01mm |
| PCBの位置付け方法 | 外側/参照穴 |
| 体重 | 約250キロ |

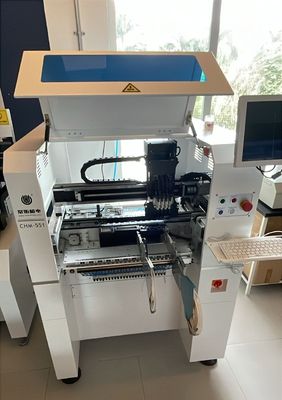

2CHM-551SMT ピック・アンド・プレイス・マシン
| CHM-551 仕様 | |
| サイズ | 980mm ((L) X 1050mm ((W) X 880mm ((H) |
| 体重 | 190kg |
| 電源 | AC220V (50Hz,単相) 1.5kw |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | バキュームポンプ |
| マウントヘッド数 | 4 |
| マウント速度 | 11500CPH (最適) IPC9850: 8850cph |
| 固定 の 精度 が 増える | (XY) ±0.06mm CPK≥1.0 |
| 部品の高さ | 12mm |
| 部品タイプ | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGAなど (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 350mm ((L) x270mm ((W) (スタンダード) 600mm ((L) x350mm ((W) (オプション) |
| ノズルの変更 | オートマティックなノズルの交換 (13穴のノズルのライブラリ) |
| 制御システム | 組み込み産業用コンピュータ (Windows 7) モニター,キーボード,マウス |
| ドライブシステム |
X&Y軸,サーボモーターで駆動される. 柔軟なS曲線加速と減速を採用する |
| トランスミッションシステム | ボールスクリュー + 線形ガイド |
| 給餌システム | 50 ヤマハ 8mm 標準型 パンネマティック/電動 フィッダー スタック (IC トレイと棒フィッダーにも適しています) |
| 視覚系 | スナップショットカメラ×4 (部品サイズ適用: 14mm×14mm) IC カメラ×1 (適用される部品サイズ: 25mm×25mm) マークカメラ×2 |

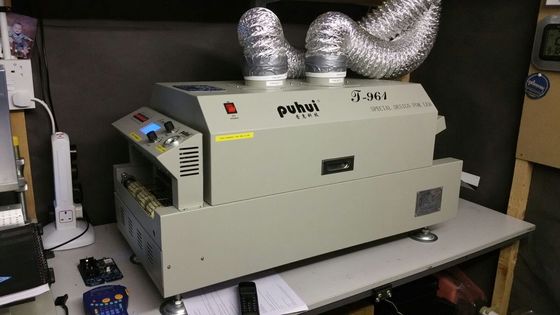

3. T961 パラメータ:
| モデル | T-961 |
| 熱帯の量 | 上3/下3 |
| 熱帯の長さ | 730mm |
| 暖房の種類 | インテリジェント・レベル・シロコと 急速な赤外線加熱 |
| 冷却ゾーンの量 | 1 |
| PCB板の最大幅 | 230mm |
| 操作方向 | 左→右 |
| 配達オプション | ネットワークトランスミッション&チェーントランスミッション |
| コンベアベルトの速度 | 0-290mm/min |
| 電源 | 220V 50/60Hz |
| ピークパワー | 3.5KW |
| 熱する時間 | 7分くらい |
| 温度制御範囲 | 室温300度 |
| 温度制御モード | PID 閉ループ制御 |
| 温度制御の精度 | ±1 |
| PCBの温度分布偏差 | ±2 |
| 総寸法 | 1000×466×445mm |
| 機械の重量 | 70kg |
1半自動溶接ペストプリンター 3250

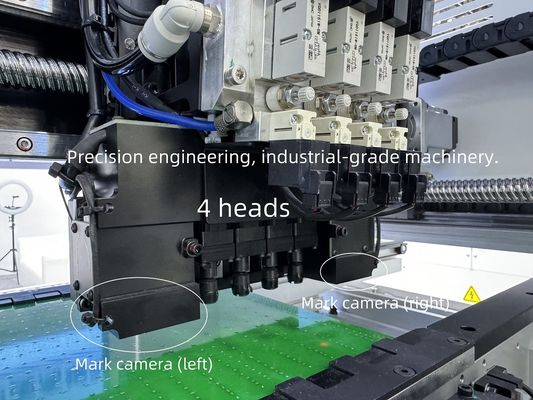

2CHM-551 4頭のフルオートマティックSMTピック&プレイスマシンハイライト:
1CPKテストをサポートするCPK≥1.0
2自動ノズルの交換 (13セットノズルのライブラリ)
3熱補償
4自動PCB輸送
5最適速度:11500CPH,IPC9850:8850CPH
6. Min 0201 サポート
7.ボールスクリュー + 線形ガイド
8サーボモーター
細い音のICには非常に精密です
3. T961 鉛のない再流炉,より大きな加熱サイズ730x230mm,二重層PCB用:
最高の組み合わせのSMTラインです! 信頼を持って購入してください.
高品質の工場の供給と品質保証
メールを送信するか,質問があれば電話してください.
ご注意ください
CHM-551 SMTのピック・アンド・プレイス・マシンには 外部からの空気源を 接続するだけでいい
機体は出航前にQCを通過した.
販売後対応を迅速に提供し,各機は出荷前に100%テストされています.安心して購入してください.
拾って置く機械で楽しんで!
サービスと保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します. 工場の信頼性の高い直接供給.
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
販売後1対1のサービスを提供します. 各マシンは出荷前に100%テストされています.
