商品の詳細:
|
| 動作力: | 5-10kW | 起動電源: | 48KW |
|---|---|---|---|
| 熱帯の量: | 上8 下8 | 暖房エリア: | 3180*500mm |
| オートマティックレール: | はい | ウォームアップ タイム: | 約15〜20分 |
| PC制御装置: | 産業用コンピュータで | 部品の種類: | CSP,0201チップなど |
| サイズ: | L 5300*1350*1500 mm | 純重量: | 1800kg |
| ハイライト: | 8800 リフローオーブン,全自動リフローオーブン,3180×500mm リフローオーブン |
||

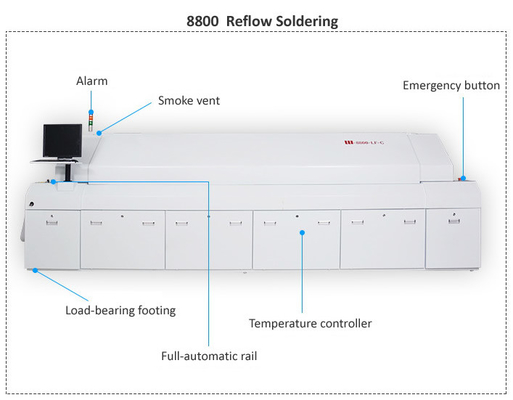

8800 全自動レール大リフローオーブン+PC制御 8温度ゾーン (上8+下8)
鉛のないSMTリフローオーブン 8800 SMT溶接オーブン,加熱サイズ3180*500mm
8800 大型8ゾーン 鉛のないSMTリフロー溶接炉
| モデル番号 | 8800 |
| 暖房部品のパラメータ | |
| 熱帯の数 | 上8 + 下8 |
| 熱帯の長さ | 3180mm |
| 暖房パターン | フルホットエア (小さなサイクルで上下) |
| 冷却ゾーンの数 | プラズマファン 空気冷却+2段階の冷却 (長さ800MM) |
| コンベア部品のパラメータ | |
| 最大PCBの幅 | メッシュ幅 500mm |
| 輸送機の方向 | L→R |
| 輸送機の高さ | 880±20mm |
| トランスミッションエージェント | メッシュ + オートマチック・レール |
| 輸送機の速度範囲 | 0〜2000mm/min |
| 制御部品のパラメータ | |
| 電源 | 5線,3相 380V |
| パワーを起動 | 48KW |
| 電力消費量 | 約8〜10KW |
| 温まる 時 | 約20分 |
| 温度設定範囲 | 室温-380°C |
| 温度制御方法 | PC+PID+SSR |
| 隣接する地域間の温度差 | 70 °Cで,鉛のないプロセスの最も高い基準に対応できます. |
| 温度制御の精度 | ±2°C |
| PCBの温度偏差 | ±2°C |
| 異常アラーム | 温度異常 (恒常温度維持後,高すぎたり低すぎたり) |
| 停止保護 | UPS |
| オープン・ウェイ | 電気の螺旋棒 |
| 一般パラメータ | |
| 寸法 (L*W*H) mm | 5300*1350*1500 mm |
| 体重 | 約1800kg |
8800 リフローオーブンの技術特性:
1コンピュータ+シメンス PLC インテリジェント制御システム,高温制御精度 ±2°C (コンピュータクラッシュの場合,生産に影響を及ぼさずオフラインで動作できます)制御システムの安定性と信頼性を確保する;
2. Windows 操作インターフェース,強力で操作が簡単
3. オーバーオーブンのボディ開口は,安全性と信頼性を確保するために電動プッシュ棒自動リフティングメカニズムを採用します.
4網状帯張力装置を装備し,スムーズで振動しない,変形しない輸送を保証し,スムーズなPCB輸送を保証します.同期ガイドレール送電装置 (完全自動配置装置でオンライン接続可能)ガイドレールの幅を正確に調整し,長寿を保証する
5すべての加熱ゾーンは,PID制御を使用してコンピュータによって制御されます (上部と下部温度ゾーンは独立して制御され,別々に開くことができます.熱帯暖房は,起動電力を減らすために使用できます);
6網状帯のトランスミッションは,コンピュータによって完全に閉鎖ループで制御され,異なるタイプのPCBの同時生産に対応できます.
7. 障害音とライトアラーム機能があります.
8操作者と制御システムの安全を確保するために,漏れ防止装置を装備.
9タービン加熱方法を使用して,内蔵UPSと自動遅延,上下層のための独立した熱気小循環システム,均質な温度,高熱補償効率循環する熱気の流れを大幅に増加させる高効率の圧気管,急速な温度上昇 (約20分),高熱補償効率,高温溶接と固化が可能;
10上層と下層の各温度ゾーンには,それぞれの温度ゾーンのバランスをリアルタイムで監視し補償する独立した温度センサーがあります.
11. 操作システムは,権限のない人材がプロセスパラメータを変更するのを防ぐためにパスワード管理を持っています.プロセスパラメータの変更プロセスを追跡することができます管理の改善を容易にする.ユーザーの既存の温度と速度設定とその温度曲線を保存し,すべてのデータと曲線を印刷することができます.
12統合制御ウィンドウ,コンピュータスイッチ,テスト曲線,プリント曲線,および送信データは,ユーザーフレンドリーな設計で簡単に操作できます.3チャネル温度曲線オンライン試験システムで装備溶接物の実際の温度曲線をいつでも検出できる (別々の温度曲線試験器は必要ありません)
13特殊な圧気循環構造と特殊な形状の暖房ワイヤ設計,騒音や振動のない,非常に高い熱交換率部品の底とPCBボードとの間の非常に小さな温度差△t鉛のない加工の厳格な要求に最も合致しており,特に溶接難度の高い鉛のない製品です.

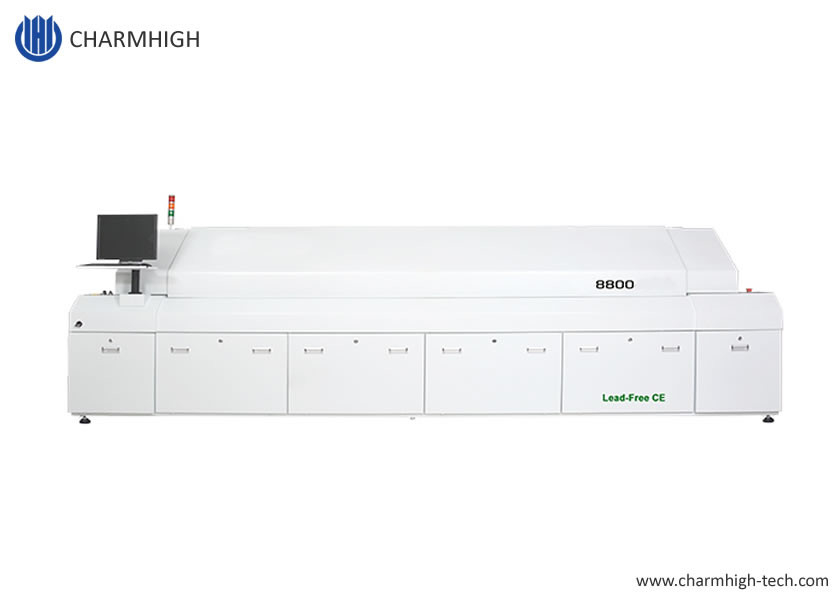

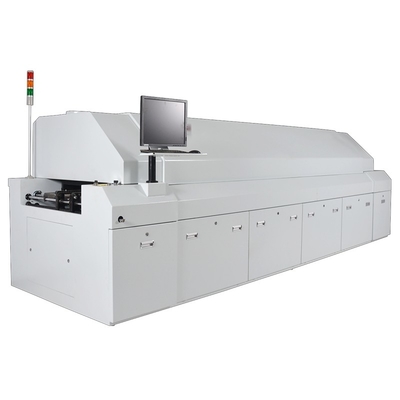

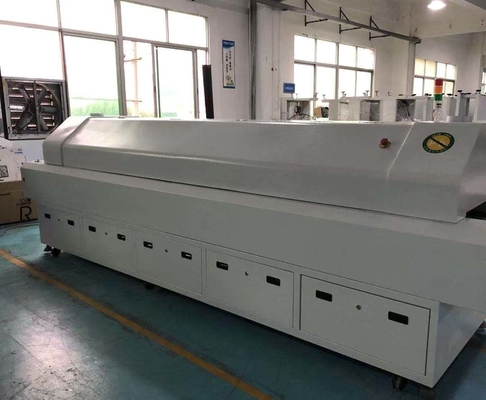

8800の本物写真
大型のSMT生産ラインを推奨します
1. PCB ローダー
2全自動溶接ペストプリンターG5
3.PCBコンベヤー
4ピック・アンド・プレイス・マシン TS10 (10頭)
5ピック・アンド・プレイス・マシンTM08 (8頭)
6.PCBコンベヤー
78 温度ゾーン リフローオーブン 8800
8. PCB 卸機
保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します. 工場の信頼性の高い直接供給.
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
販売後のサービス提供すべての機械は 100% 試験されて 運ばれる前に
