商品の詳細:
|
| 孔版印刷機: | 高精度プリンタ 手動型 | CHM-550: | 自動交換ノズルを持つ4頭50フィッダー |
|---|---|---|---|
| T962C: | 引き出し型 大型 400x600mm | smtライン: | 高精度小型SMTライン |
| ハイライト: | 4 頭 PCB 組立ライン,デスクトップPCB組立ライン,高精度PCB組立ライン |
||

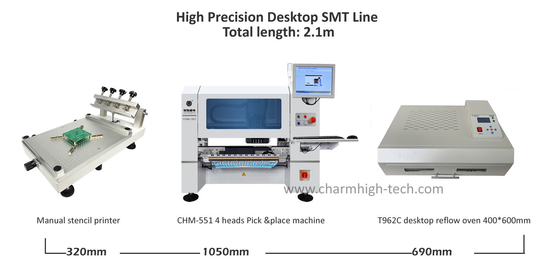

高精度小型SMT生産ライン:
3040 ステンシルプリンター,CHM-551 デスクトップ SMT チップマウンター,リフローオーブン T962C
小批量生産,PCB組立,経済的なSMTソリューション
起業や大学や研究に適しています
高配置,minコンポーネント0201がサポートされる, (XY) ±0.06mmCPK≥1.0
1スタンシルプリンター 3040 テクニカルパラメータ
| タイプ: | 手帳 |
| (ジュリアン) | 23kg |
| 最大印刷面積: | 250*400mm |
| パッケージのサイズ: | L 66cm*W 50cm*H 28cm |
2CHM-551ピック・アンド・プレイス・マシン
| CHM-551 仕様 | |

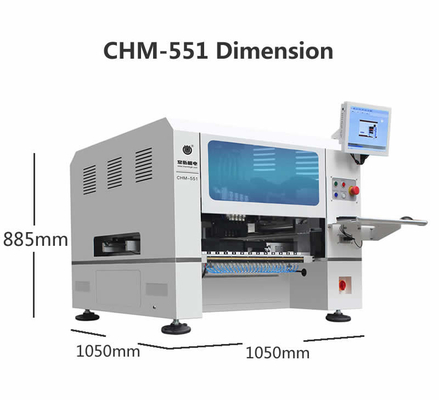

| サイズ | 1050mm ((L) x1050mm ((W) x 880mm ((H) |
| 体重 | 210kg |
| 電源 | AC220V (50Hz,単相) 1.5kw |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | バキュームポンプ |
| マウントヘッド数 | 4頭 |
| マウント速度 | 11500CPH (最適)IPC9850: 8850cph |
| 固定 の 精度 が 増える | (XY) ±0.06mm CPK≥1.0 |
| 部品の高さ | 12mm |
| 部品タイプ | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGAなど (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 350mm ((L) x270mm ((W) (スタンダード) 600mm ((L) x350mm ((W) (オプション) |
| ノズルの変更 | オートマチックなノズルの交換(13穴のノズルのライブラリ) |
| 制御システム | 組み込み産業用コンピュータ (Windows 7) モニター,キーボード,マウス |
| ドライブシステム |
X&Y軸,サーボモーターで駆動される. 柔軟なS曲線加速と減速を採用する |
| トランスミッションシステム | ボールスクリュー + 線形ガイド |
| 給餌システム | 50 ヤマハ 8mm 標準型 パンネマティック/電動 フィッダー スタック (IC トレイと棒フィッダーにも適しています) |
| 視覚系 | スナップショットカメラx4 (適用される部品サイズ: 14mm×14mm) IC camerax1 (適用される部品サイズ: 25mm×25mm) カメラx2マーク |
部品リスト
| ポイント | 量 | ポイント | 量 |
| ピック・アンド・プレイス・マシン | 1 | ピンチザー | 1 |
| ノズル | 8 | 内部の六角スプラナー | 1 |
| 道具箱 | 1 | 潤滑油 | 1 |
| 保証カード | 1 | フィルター | 4 |
| ユーザーマニュアル | 1 | スピードコネクタ | 1 |
| 試験報告 | 1 | マウスパッド | 1 |
| ブラシ | 1 | 電源ケーブル | 1 |
3. T96C パラメータ:
モデル:T962C
効果的溶接最大面積: 400 x 600mm
定数電源:2900W
温度範囲: 0°C~280°C
プロセスサイクル: 1~8分
電圧: 110V または 220V, 2種類
周波数: 50Hz~60Hz
製品サイズ: 684x504x225mm
純重量: 25kg
パッケージ重量: 30kg
Charmhigh 4頭のSMTピック・アンド・プレイス・マシンCHM-551 0201,BGA,144ピンICに有効
この4頭のCHM-551は 電子機器の製造における 精度と使いやすさを目的として設計され 速度があまり高くなく 実際の速度は 8850 CPHです厳格なCPK試験に合格した.
コンパクトなデザインで プロトタイプや 中小規模生産に最適です
市場で最も先進的な小型マウンターです
精度が最優先なら シャームハイCHM-551は理想的な解決策です

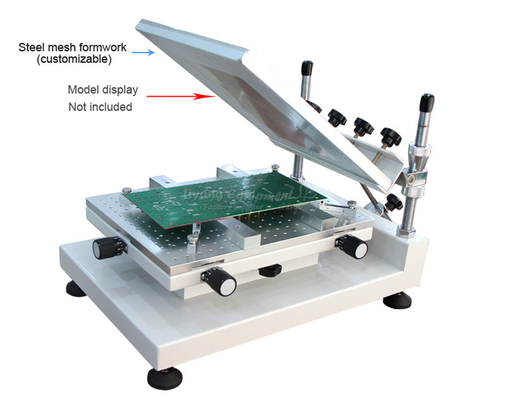

手動型 高精度スタンシルプリンター:

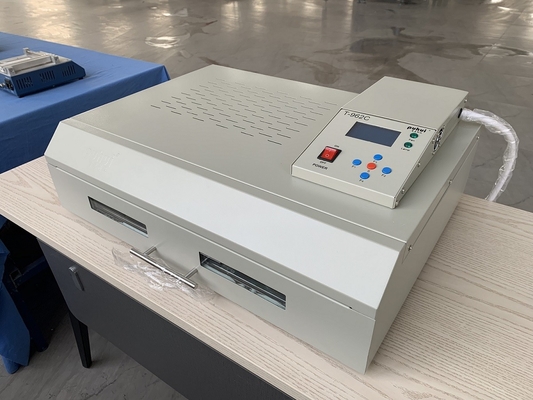

T962C 引き出し型リフローオーブン 400x600mm の大きな加熱サイズ:
最良の組み合わせの小さなSMTライン,我々はそれをお勧めします!自信を持って購入してください.
高品質の工場の供給と品質保証
ご注意ください
CHM-551 SMTのピック・アンド・プレイス・マシンには 外部からの空気源を 接続するだけでいい
機体は出航前にQCを通過した.
販売後対応を迅速に提供し,各機は出荷前に100%テストされています.安心して購入してください.
拾って置く機械で楽しんで!
サービスと保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します. 工場の信頼性の高い直接供給.
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
販売後1対1のサービスを提供します. 各マシンは出荷前に100%テストされています.
