商品の詳細:
|

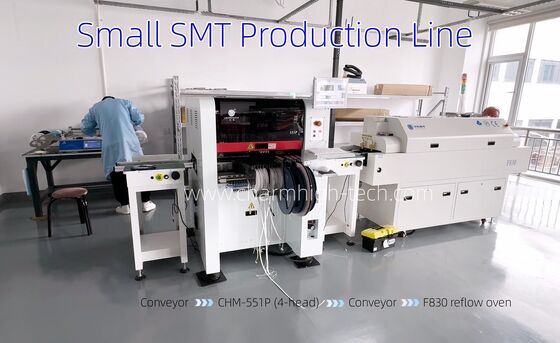

| はんだペーストプリンター: | セミオート孔版印刷機 CHM-3250 | nの場所のmahcineを選びなさい: | チャームハイ chm-551p (4頭) |
|---|---|---|---|
| リフローオーブン: | CHM-F830-PC (4ゾーン、上4+下4、レール付き、PC付き) | 他の機械: | SMTコンベア 50/60cm |
| ハイライト: | PCB組成のためのSMTリフローオーブン,高精度CHM-551P リフローオーブン,F830 SMT生産ラインのオーブン |
||

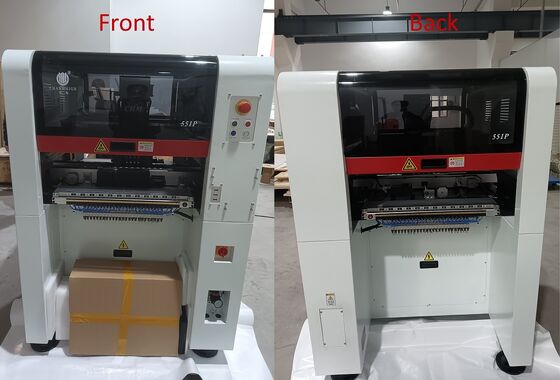

| 寸法 | 1020mm（長さ）× 1180mm（幅）× 1450mm（高さ） |
| 重量 | 556kg |
| 電源 | AC220V（50Hz、単相） 1.5kW（平均消費電力 350W） |
| エア供給 | 0.5MPa～0.7MPa |
| マウンティングヘッド数 | 4ヘッド |
| マウンティング速度 | 14,400 CPH（最適） |
| マウンティング精度 | （XY）±0.035mm； CPK≧1.0 |
| 部品高さ | 12mm |
| 部品タイプ | 0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGAなど 抵抗器/コンデンサ/ダイオード/トライオード/LED/ICなど 0201から最大30×30mmサイズの大型部品まで |
| PCB厚さ | 0.6mm～3.5mm |
| PCBサイズ | 350mm（長さ）× 270mm（幅）（標準） 600mm（長さ）× 350mm（幅）（オプション） |
| ノズル交換 | 自動ノズル交換（13穴ノズルライブラリ） |
| 制御システム | モニター、キーボード、マウス付きLinuxシステム |
| 駆動システム | X/Y軸サーボモーター（柔軟なSカーブ加減速機能付き） |
| 伝達システム | ボールねじ＋リニアガイド |

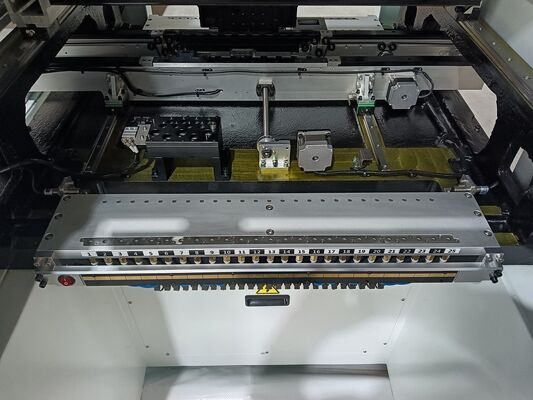

| フィーダーシステム | 50台のYamaha 8mm標準空圧/電動フィーダースタック ICトレイおよびスティックフィーダーに対応 |
| ビジョンシステム | スナップショットカメラ4台（最大14×14mmの部品用） ICカメラ1台（最大30×30mmの部品用） マークカメラ2台 |

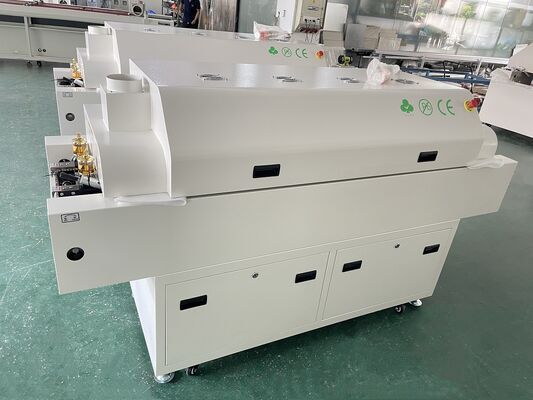

| モデル | CHM-F830-PC（PC制御、上部4ゾーン＋下部4ゾーン、幅300mm） |
| 加熱ゾーン | 上部4＋下部4 |
| 加熱長 | 1400mm |
| 冷却ゾーン | 2 |
| 最大PCB幅 | メッシュ幅300mm、レール調整可能200mm |
| コンベア高さ | メッシュ 880±20mm |
| 搬送システム | メッシュコンベア＋レールコンベア |
| コンベア速度 | 0～2000mm/分 |
| 電源 | 5線式 380V 50/60Hz |
| 起動電力 | 10kW |
| 運転電力 | 約2.5kW |
| 制御システム | 産業用PC＋モニター |
| ウォームアップ時間 | 15～20分 |
| 温度範囲 | 室温～350℃ |
| 温度制御 | 産業用PC＋温度モジュール制御、SSRドライバー |
| 温度精度 | ±1℃ |
| 温度分布誤差 | ±3℃ |
| 正味重量 | 約230kg |
| 寸法 | 2500mm（長さ）× 650mm（幅）× 1400mm（高さ） |
