商品の詳細:
|
| TC06寸法: | 890x1450x1500mm(長さx幅x高さ) | 正味重量: | 960kg |
|---|---|---|---|
| 力: | AC220V (50 Hz,単相) | 最適の速度: | 27800CPH |
| フィーダ: | サポート 50pcs NXT電動フィッダー | プリント基板サイズ: | 350mm ((L) * 300mm ((W) |
| 最小および最大コンポーネント: | 01005～36×36mmIC | コンポーネントの最大高さ: | 12mm |

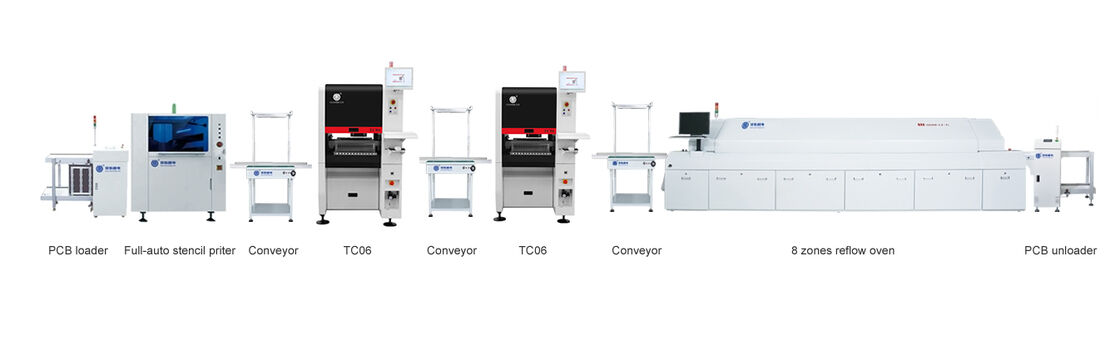

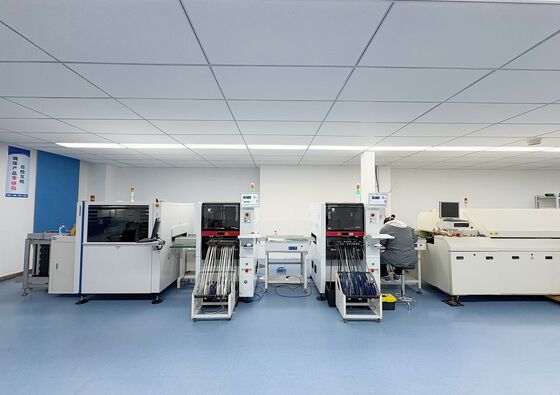

高性能の双重TC06ピック&プレイスマシン 効率的なPCBA製造のためのSMT組立ライン2つのCharmhigh TC06 6頭ピック&プレイスマシンが最大出力と効率のためにタンドムで動作する.
各TC06は,配置精度±0.03mmとCPK≥1.0のプロセス能力で,最大27800CPHの最適マウント速度を提供し,高混合 PCB組成の安定した,繰り返しの質を保証する.(CPH+27800CPH=55600CPH).
この完全なSMTラインには,自動ノズル交換装置 (19穴のノズルライブラリ) を備えた2つの6頭のマウントシステム,1台あたり50個のNXT電動フィッダースロット,6台のフライカメラを搭載した高度なビジョンシステム1台のICカメラと2台のMarkカメラ
狭い890mm幅の設計は標準エレベーターとコンパクトな工場床に適しており,施設の変更なしに柔軟な二機式配備が可能になります.スマート熱補償自動校正は,24時間/24時間の生産環境でも,長期にわたる精度安定を保証します.

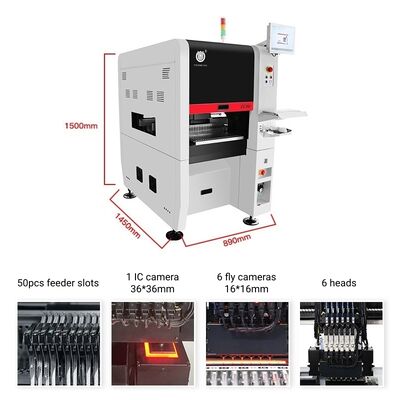

| サイズ | 890mm ((L) x 1450mm ((W) x 1500mm ((H) |
|---|---|

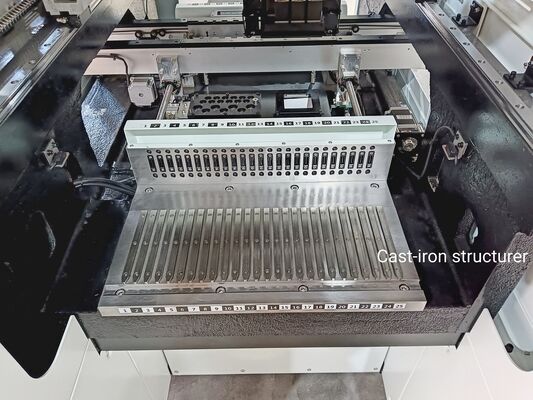

| 体重 | 960kg (鋳鉄構造) |
| 電源 | AC220V (50Hz,単相) 3kW |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | 内蔵式真空ポンプ |
| マウントヘッド数 | 6 |
| マウント速度 | 27CPH 800 (最適) |
| 固定 の 精度 が 増える | (xy) + 30μm,CPK≥1.0 |
| 部品の高さ | ≤12mm |
| 部品範囲 | レジスタコンデンサータを除く,シリンダ式ダイオード,アルミコンデンサータ,SOT,SOP,QFP,QFN,BGAなど |
| 構成要素のサイズ | 01005から36*36mm,およびより大きな部品の固定 |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 350mm ((L) × 300mm ((W) |
| PCB 輸送 | 3段列車の自動輸送,PCBサポート装置 |
| ノズルの変更 | オートマチックなノズルの交換 (19穴のノズルのライブラリ) |
| 制御システム | モニター,キーボード,マウスを備えた内蔵産業用コンピュータ (Windowsシステム) |
| ドライブシステム | X&Y軸 パナソニックのサーボモーターで駆動 |
| トランスミッションシステム | 接地シール + 線形ガイド |
| 栄養システム | 50 NXT 8mm 標準フィッダースタック (IC トレイとスティックフィッダーにも適しています) |
| 視覚系 | フライカメラ x 6 (部品サイズ適用: 16mmx16mm);ICカメラ x 1 (部品サイズ適用: 36mmx36mm);マークカメラ x 2 |
完全な機械は購入日から1年間の保証期間があり,終身サービスがあります. 私たちは常に機械のスペアパーツを提供し,工場直送保証があります.オンラインでのQ/Aとトラブルシューティングサポートと技術アドバイスサービスを提供します.
販売後1対1のサービスを提供します 機材は全て 100% 試験済みです
