商品の詳細:
|
| 孔版印刷機: | 300*400mm (3040) | PNPマシン: | CHMT36VA (29 フィーダー2頭 + 双視カメラ) |
|---|---|---|---|
| 退潮のオーブン: | T962A 300*320mm 溶接サイズ 1500W | 使用: | 小さいバッチ生産 |
| ハイライト: | SMT Prodcutionライン,3040のステンシル プリンター機械,退潮のオーブンT962A |
||
ホット小PCB組立ライン:CHMT36VA + 3040ステンシルプリンター + リフローオーブン T962A
英語版 220v / 110v サポート / CE宣言
小型SMT生産ライン:
購入するオンラインショップ最安値で直接:
1.高精度スタンシルプリンター3040:
| 作業テーブルサイズ | 300*400mm |
| プリントサイズ | 250*400mm |
| 最大の網枠サイズ | 370*470mm |
| プリンター方式 | 手書き |
| 基板の厚さ | 0~80mm |
| 作業台の音量を調整する | 10mm,水平角度調整 |
| 印刷台の高さ | 220mm |
| 繰り返された正確性 | ±0.01mm |
| 位置表示モード | バランスマークや穴の形 |
| サイズ | 540*370*350mm |
| パッケージのサイズ | 660*500*280mm |
| 体重 | NW.21Kg GW.22Kg |
2. CHMT36VA ピック・アンド・プレイス・マシン (外部PCで作業)
| モデル | CHM-T36VA |
| PCB 面積 | 10mm*10mm - 355mm*355mm |
| X Y 軸 移動 | 420*460mm |
| Z軸移動範囲 | 15mm |
| 配置頭 | 2pcs |
| 給餌機 |
8mm=22個 12mm=4個 16mm=2個 24mm=1個 前側のICトレイ=14個,ユーザが定義したICトレイ |
| 視力システム | 二重カメラ (上下カメラ) |
| ドライブ | 閉ループ制御ステップサーボ駆動システム,決してステップを失うことを確認してください |
| Z軸自帰検知 | そう,ノズルの破損を防ぐ |
| 引くピン自転返却 | そうだ引っ張るピンの破損を防ぐ |
| 物質検出方法の漏れ | バキューム検出,視覚検出 |
| 設置速度 | 4000cph (視線オフ); 2800cph (視線オン) |
| マウント精度 | ±0.025mm |
| 構成要素 | 0402-5050,SOP,QFN, (テープ幅: 8MM,12MM,16MM,24MM) |
| 機械の寸法 | L 960mm * W 705mm * H 335mm |
| バキュームポンプ | -92KPA (2台,内蔵,音が消えないタイプ) |
| 外部の空気源 | 必要ない (機械内蔵 静かな真空ポンプ 2pcs) |
| 外部PC | はい (windows7に対応するソフトウェア) |
| 電圧 | 220V (110V),50Hz 60Hz |
| 純重量 | 65kg |
| 互換性のあるソフトウェア | アルティウムデザイナー プロテール99SE パッドス キカド イーグル キャディント キャデンス オルカド キャデンス アレグロ プロテウス |
3. T962A リフローオーブンのパラメータ (扇風機付きの更新):
モデル:T962A
最大溶接面積: 20 × 20cm
定位電源 1500W
AC110V~AC220V /50~60HZ
画像は次のとおりです
1.スタンシルプリンター3040 (高精度)
2. CHMT36VA ビジョンシステム (外部PCが必要) を備えたピック&プレイスマシン
競争上の利点
1便利なソフトウェア組み込み Linux システム 機械の安定した産業メインボード,独立した操作,外部コンピュータを必要としません 操作が簡単で便利で,速く学ぶ.
2. 内蔵タッチスクリーン,外部モニターの必要がない,部屋を節約,より便利な操作,USBマウスもサポートされています.
3.上と下の2つのビジョンカメラ各コンポーネントの位置を修正すると,各コンポーネントの画面からビジョン画像を表示できます.最大部品サイズ 22*22mm)
4そうだ 柔軟なPCB固定装置異なるPCBサイズに適しています
5支持したカスタムICトレイ機械テーブルに固定することができます.

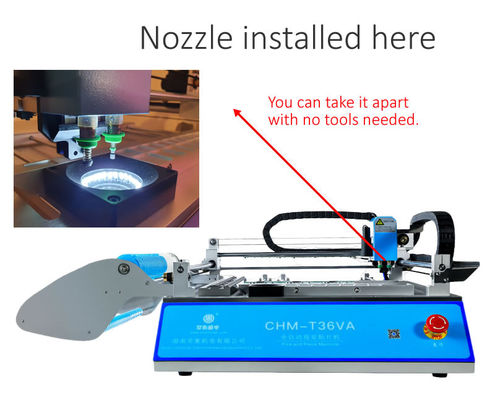

62個セットの2つのマウントヘッドジュキノズル,ジュキノズル指で取り外せるので,レンチキー,ノズルで解体する必要はありません回転角 -180度から+180度
7. オールインワンマシン, 29pcsフィッダは,他の部品を購入する必要はありません,機械は準備はいい
8.Z軸検知,mアチンの引引針は自動的に元の位置に戻り 壊れたノズルを避けるのです
9部品の最大高度は5mmです
10.閉ループ制御,X,Y軸とエンコーダー, ステップを外さない.
112つのコンポーネントの位置でPCBを校正すると,残りのコンポーネントは自動的に校正されます.
12.自動校正マーク 2ポイント自動校正をします. すべてのPCBを正確にマウントします.
13自動補給で,もし部品が歪んだら, 自動で貯蔵庫に投げて,
14. と視覚検出部品をピックアップしない場合は,カメラはそれを検出し,再びピックアップするために戻る 3回ピックアップしない,機械はアラームを鳴らして停止します材料を供給した後 作業を続ける必要はなく
15.変換ツール (PC版) が付いています. コンピュータで作業ファイルを編集し,USBポートで作業ファイルをマシンにロードします. 迅速で便利です.
16サポートパネル付きの板
17PCBファイルがないなら新しい作業ファイルを作成機械で直接プログラムできます
18サポート一歩で
19サポート切断テープ/散装材料/チューブ材料

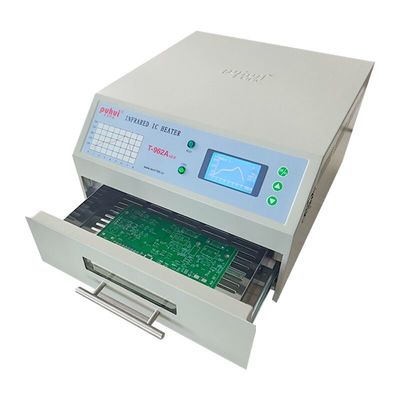

3. リフローオーブンT962A (排気 + PCを接続できる新しいタイプ)
なぜチャームハイを選んだの?
1プロのデザインで 部屋が節約された
2. ユーザーフレンドリー操作,プロのSMTエンジニアを必要としません,入門レベルのデバイス
3. 1台の機械 - 統合操作,追加のポンプやPC,またはサポート装置の必要がない
4精度と信頼性が高く,手作業の欠陥を補う
5.コスト効率,プロの自動SMT生産ラインを所有する費用を削減
6インターナショナル エクスプレス ドアツードアサービス 3-5 営業日
7特許やデザインの暴露を避けるため,特に実験室の研究開発のためのサンプルです.
81台の機械は 5人の溶接スタッフに相当します 管理が簡単でコストが削減されます 小批量生産に適しています
9工場の供給です 機械の部品は全て研究し 製造しています サービス終了後 部品は止まりません
10Charmhighは2009年以来SMTピック&プレイスマシンのプロフェッショナルメーカーです. すべてのソフトウェアは私たちによって研究されています.
Q1: あなたの製品のリードタイムは何ですか? (私の商品を準備するのにどれくらい時間がかかりますか?)
A: 1-3 ユニットマシンに 2-3 日. 大量生産の注文に 5-15 日 (異なる量に基づいて).
Q2:私の商品を私にどのように配達しますか?
A: 通常はDHL,UPS,FedEx,TNTなどの国際特急で送ります.お客様が商品を迅速に入手できるようにします.より大きい場合は,空中または海で送ります.
Q3: 商品が到着するまでどのくらい待たなければなりませんか?
A: 国際宅急便では3~7日,航空輸送では5~8日,海上輸送では20~40日.
Q4:あなたの製品の品質は?
A: 私たちの原材料は,合格のサプライヤーから購入されています. 中国で最高のQuality. そして私たちのエンジニアは,すべての機械で20年以上のexpeereincesを持っています. 良い品質と機能を保証します.今では,チャームハイの品質とフィードバックは,中国の他のブランドよりも優れています..
標準的なパッケージサービス:
私たちのP&Pのパッケージは 輸送中の損傷を避けるために 標準的な輸出木製のパッケージです
輸送サービス:
200kg未満のパッケージでは,DHL,Fedexまたは他の急送会社を使用できます. 大量の場合は,海上配送を使用できます.
保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します. 工場の信頼性の高い直接供給.
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
販売後のサービス提供
各機は出荷前に100%テストされます.技術サポート:
