商品の詳細:
|
| 印刷精度: | ±0.05mm | 寸法: | L1400mm*W800mm*H1400mm |
|---|---|---|---|
| PCBのサイズ: | 50-100mmから340-420mmまで | ステンシルサイズ: | 470*370mm |
| 体重: | 250KG | ||
| ハイライト: | 1.2メートルの半自動はんだののりプリンター,LEDの半自動はんだののりプリンター,1.2メートルのはんだののりスクリーン プリンター |
||

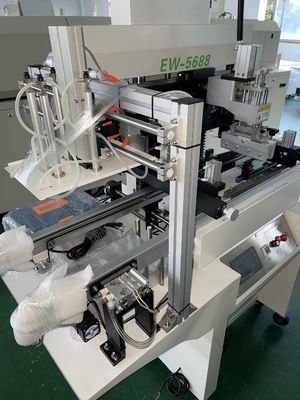

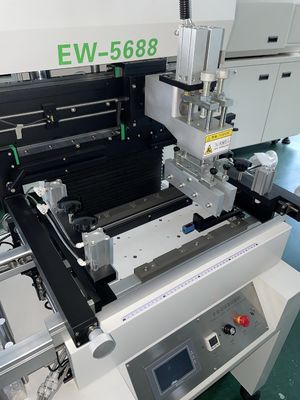

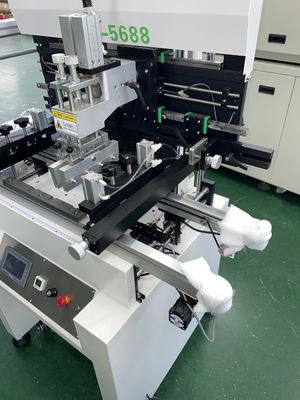

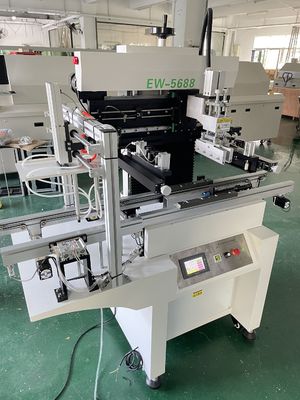

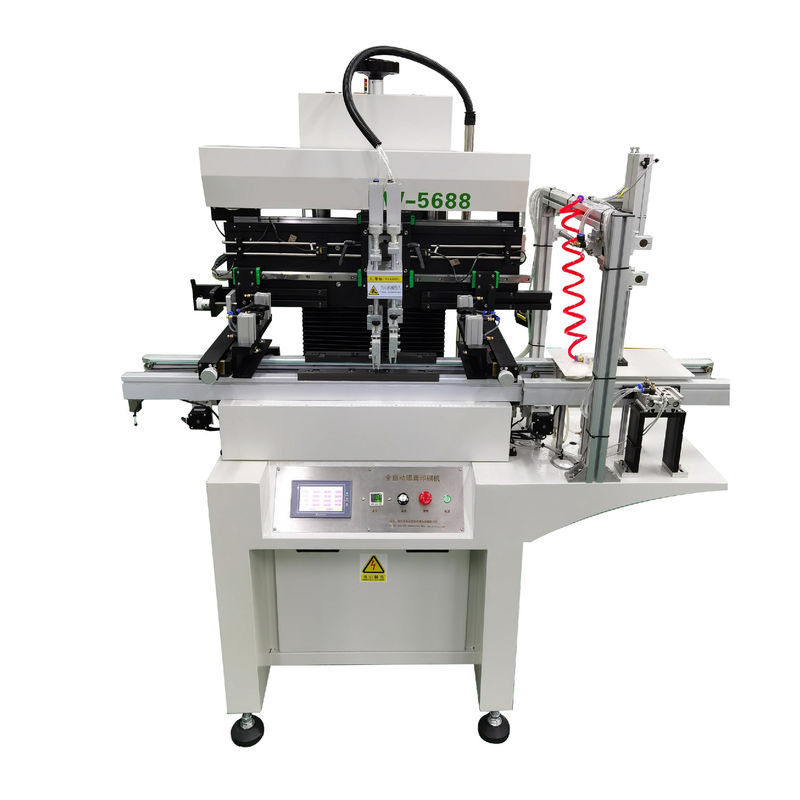

EW-5688 全自動はんだペーストプリンター / ブラインド印刷 & PCBローディング付き印刷機
説明
EW-5688 自動はんだペーストプリンターは、自動PCBローディング、自動はんだペースト印刷、およびピックアンドプレース機への自動基板供給を統合したインライン印刷機です。これは、半自動はんだペーストプリンターの更新版です。このモデルは、SMTワークショップの手動印刷ステーションと半自動プリンターを置き換え、労働要件を大幅に削減し、生産コストを削減し、オペレーターの疲労によるダウンタイムを最小限に抑えることで、全体的な生産性を向上させます。
特徴
1.独自のソフトウェアとユーザーインターフェースで、習得と操作が簡単です。
2.真空吸着による自動PCBローディング。吸盤の位置は迅速かつ簡単に調整できます。
3.高速PCB搬送。位置決め後、PCBは印刷精度を確保するために四方からクランプされます。
4.高速印刷速度 — 基板あたり9秒、全体的な平均サイクルタイムは12秒です。
5.迅速なモデル切り替え — 熟練したオペレーターは、わずか10〜15分でモデルを切り替えて生産を再開できます。
6.ピックアンドプレース機との幅広い互換性 — SMEMA規格をサポートし、通信とインライン接続を行い、基板ローディングエラーを減らし、統合を強化します。
EW-5688 仕様
| スクリュー | TBI |
| レール | HIWIN |
| 電源 | AC220V (50Hz、1相) 600kw |
| モーター | ステッピングモーター |
| スクリーン | タッチスクリーン |
| ステンシルサイズ | 470*370mm |
| PCBサイズ | 50-100mm - 340-420mm |
| PCB厚さ | 0.5-6mm |
| 印刷精度 |
±0.05mm
|
| 搬送高さ | 900mm±40mm |
| 搬送方向 | 左 - 右または右 - 左（カスタムオーダー） |
| 空気使用量 | 4-6kg/cm² |
| 寸法 |
L1400mm*W800mm*H1400mm |
印刷サンプル：（最小コンポーネント0402）
保証：
完全な機械には、購入日から1年間の保証期間と、生涯サービス サポート および長期的な工場価格供給があります。
（人為的な損傷を除く）オンラインQ/Aとトラブルシューティングサポート、技術アドバイスサービスを提供します。1対1のアフターサービスを提供します。
。各機械は出荷前に100％テスト済みです。
