CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置

CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置
CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置 CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置

大画像 :  CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置

商品の詳細:
Place of Origin: China
ブランド名: Charmhigh
証明: CE
Model Number: CHMT36VA
お支払配送条件:
Minimum Order Quantity: 1pcs
価格: $3100
Packaging Details: Packed in 5cm EPE foam firstly, and then reinforced with wooden case for outer packing
Delivery Time: 2-3 working days after received your payment
Payment Terms: T/T , Western Union, MoneyGram
Supply Ability: 200pcs per month

CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置

説明
位置: 二重視野のカメラの位置 機械のサイズ: L 855mm*W 535mm*H 335mm
PCB区域: 10mm*10mm~355mm*355mm 働く精密: ±0.025mm
土台の速度: 2800cph (視野);4000cph (視野)
ハイライト:

CHMT36VAのテーブルの上の一突きおよび場所機械、テーブルの上のSmtの配置装置、CHMT36VA SMDの一突きおよび場所機械

,

Table Top Smt Placement Equipment

,

CHMT36VA SMD Pick And Place Machine

熱い販売!

29の送り装置2の頭部の視野のカメラCHMT36VA +外的なPC、

デスクトップSMTの一突きおよび場所機械、小さいバッチ生産、プロトタイピング



SMDの表面取り付け渡される英国版110v 220Vセリウム

TNT。.DHLによって出荷。または私達の工場から取りあげることができる!





働くビデオ:



イタリアからのCHMT36VAの働くビデオ:
www.youtube.com/watch?v=FJoGJK79luU



LED -生産のビデオ--を置くCHMT36VA:
www.youtube.com/watch?v=jYD_1U8pUm0





ここからのカタログのダウンロード: CHMT36VA.pdf





記述:



窓7システムと外的なPCを接続する必要があるCHMT36VAは視野ベースのデスクトップの一突きおよび場所機械である。それは先発の視野システム、閉ループ制御、29pcs物質的な積み重ねと低価格の経済モデルと非常に信頼できる、この小さいプラットホーム機械来る。高精度および容易な操作ソフトウェア。互換性があるそれはすべての異なった種類の部品0402-5050、SOP、プロトタイプ建築者のためにのために、道楽者適した、QFN、TQFP…非常に開発者および開発のグループおよび小さいバッチ生産のちょうどUSBポートを備えているコンピュータを準備する必要がある。



主要な変数



モデル CHM-T36VA
PCB区域 10mm*10mm - 355mm*355mm
X-Y軸線旅行 420*460mm
Z軸の移動範囲 15mm
配置の頭部 2pcs
送り装置

8mm=22pcs、12mm=4pcs、16mm=2pcs、24mm=1pcs、

前部IC tray=14pcsのユーザー定義ICの皿

視野システム カメラは二倍になる(及びカメラ)
ドライブ 閉ループ制御の段階的なサーボ ドライブは、ステップを失うことを決して確かめない
Z軸の自己リターン検出 はい、ノズルの破損を防ぎなさい
ピン自己リターンを引っ張りなさい はい
物質的な検出方法の漏出 検出、視野の検出に掃除機をかけなさい
速度の取付け 4000cph (視野);2800cph (視野)
精密の取付け ±0.025mm
部品 0402-5050、SOP、QFN、(テープ幅:8MM、12MM、16MM、24MM)
機械次元 L 960mm * W 705mm * H 335mm
真空ポンプ -92KPA (2pcs、build-in、無言のタイプ)の
外的な空気源 必要性無し(機械build-in無言の真空ポンプ2pcs)
外的なPC はい(windows7と互換性があるソフトウェア)
電圧 220V (110V)、50Hz
多用性があるソフトウェア Altiumデザイナー、Protell99SE、パッド、Kicad、ワシ、Cadint、調子Orcad、調子のアレグロ、プロテウス菌…等
総重量 70kg/107*78*50cm/0.41mの³





適用企業:

事(IOT)の企業および軍の企業の家庭用電化製品の企業、自動電子産業、電力産業、LEDの企業、保証、器械およびメートルの企業、コミュニケーション企業、インテリジェント制御の企業、インターネット、等。

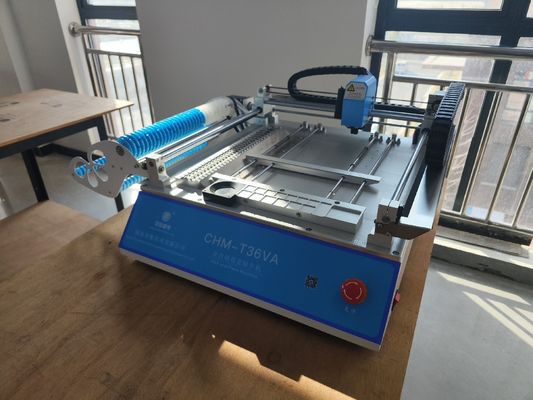

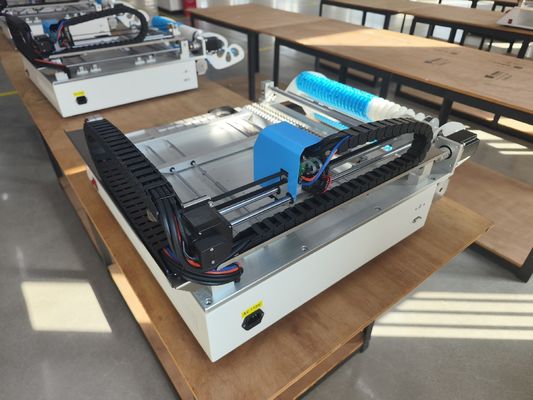

振動送り装置とのCHMT36VAは取付けた:

CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置 0

CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置 1

CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置 2

CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置 3

CHMT36VA SMDの一突きおよび場所機械、テーブルの上のSmtの配置装置の振動送り装置 4

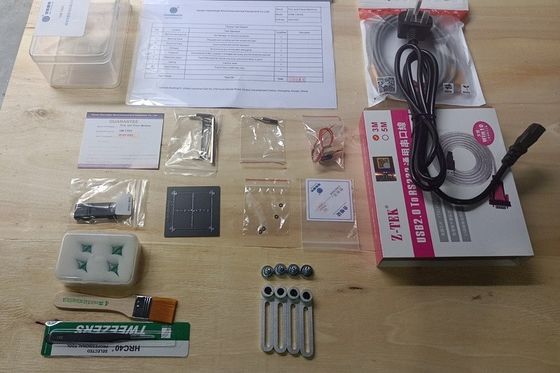

CHMT36VAのための標準的な付属品:



1) SMTのデスクトップの一突きおよび場所機械CHMT36VA*1

2) Jukiのノズル:全く4pcs (503、504、505、506サイズ)
3) 8G USBのフラッシュ1
4)電源コード:1
5)引きピン:2
6)引きピンのためのコイル:1
7)グリース:1
8)ヘックス・レンチ:6
9)ピンセット:1
10)ブラシ:1
11)英国の利用者マニュアル:1





保証:




完全な機械は購入および終生サービスの時から1年の保証期間を過す
 サポート、また長期工場価格の供給。
 私達はオンラインQ/Aおよび修理サポートおよび技術助言サービスを提供する。
 1つから1の売り上げ後のサービスを提供しなさい。 各よりかなり前に機械100%テスト船。
技術サポート:
Kimiの暴徒: 0086 135 106 75756
Skype: kimiliu89.
 電子メール: kimi@charmhigh-tech.com
