商品の詳細:
|
| Heads: | 4pcs(comes with 19pcs nozzle auto-change library) | Max PCB size: | 450mm*300mm |
|---|---|---|---|
| Feeder: | Support 50pcs YAMAHA CL Feeder/Electric Feeder | Precision: | (XY)±0.06mm; CPK≥1.0 |
| Precision: | (XY)±0.06mm; CPK≥1.0 | Dimension: | 1280(L)*1190(W)*1050(H) mm |
| Cameras: | 6pcs small camerea+1 big camera+2 mark camera | Motor: | Panasonic servo motor |
| Components: | 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED | PCB conveyor: | 3-pieces automatic PCB conveyor |
| Net weight: | 310kg | ||
| ハイライト: | 0201 ピックアンドプレイスマシン |
||
高精度0201対応 CPK≥1.0 フルオートマチック PCBコンベア
小型4ヘッド50フィーダー CHM-650卓上型SMT実装機
自動ノズル交換、省スペース、CE認証取得
説明:

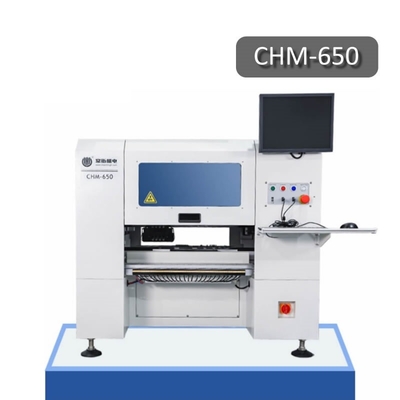

Charmhigh CHM-650は、高精度部品実装用に設計された最先端の全自動SMT実装機ですが、省スペースです。中小規模の製造に最適で、高度なビジョンシステム、モジュール設計、ユーザーフレンドリーなコントロールを組み合わせ、生産ワークフローを合理化します。
CHM-650実装機は、50個のフィーダースタック、360度回転可能な4つのヘッド、ヤマハ空気圧フィーダー、チューブコンポーネント付きスティックフィーダーのサポート、部品ピックアップの自動補正、内蔵産業用コンピュータとの統合操作を特徴としています。
| CHM-650仕様 | |
| 寸法 | 1280mm(L)x1190mm(W)x1050mm(H) |
| 正味重量 | 310kg |
| 電源供給 | AC220V (50Hz、1相)、2.1kW |
| 空気供給 | 0.5MPa ~ 0.7MPa |
| 真空生成 | 真空発生器 |
| 実装ヘッド | 4ヘッド |
| 実装速度 | 9000cph（最適） |
| 実装精度 | (XY) ±0.05mm; CPK≥1.0 |
| 制御精度 | 5μm |
| 部品高さ | 12mm |
| 部品タイプ |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGAなど (抵抗/コンデンサ/ダイオード/トランジスタ/LED/ICなど) |
| PCB厚さ | 0.6mm~3.5mm |
| PCBサイズ | 400mm(L)x350mm(W) |
| PCB搬送 | 3セクションレール自動搬送 |
| ノズル交換 | 自動ノズル交換（19穴ノズルライブラリ） |
| 制御システム |
内蔵産業用コンピュータ（Windowsシステム） モニター、キーボード、マウスを装備 |
| 駆動システム | X&Y軸はサーボモーターで駆動; フレキシブルなS字カーブの加速と減速を採用 |
| 伝送システム | ボールねじ+リニアガイド |
| 供給システム |
50個のヤマハ8mm標準空気圧/電気フィーダースロット (ICトレイおよびスティックフィーダーにも適しています) |
| ビジョンシステム |
スナップショットカメラx4（部品サイズ適用：16mmx16mm）; ICカメラx1（部品サイズ適用：36mmx36mm）; マークカメラx2 |
CHM-650の主な特徴:
1. 型番：CHM-650
2. ブランド：Charmhigh
3. 主な構成：デスクトップタイプ+ PCB自動搬送+ 4ヘッド50フィーダー+パナソニックサーボモーター+自動ノズルチェンジャー+ボールねじ+リニアガイドレール+ 7カメラ+最新スマートソフトウェア
4. フィーダー：2つのオプション：ヤマハ電気フィーダー/空気圧フィーダー（フィーダーは別途購入）
5. 最大PCBエリア：400 * 350mm; 最大部品高さ：12mm
6. Windowsシステム搭載のコンピュータ、キーボード、マウスが付属
7. 部品：0201、0402-5050、SOP、QFN、TQFP、BGA...など
8. 寸法：1280（L）* 1190（W）* 1050（H）mm、AC220V（50Hz）
9. リードタイム：7〜10営業日
10. 配送：DHL / 航空便/ 海上輸送/ 当社の工場から直接引き取り/ 中国の倉庫に発送
11. 支払い方法：電信送金（T/T）
12. 梱包：合板箱
YouTubeの動作ビデオ:
CHM-650による0201 0402 TQFP 128ピンの実装:
https://youtu.be/PdjjR7lc56Q
CHM-650の混合実装:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
ブルガリアのお客様からのCHM-650の動作ビデオ:
https://www.youtube.com/watch?v=50mu2rlPrrc
工場でのCHM-650 4ヘッド実装ロボットの実写:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
各側に25個のフィーダー、合計50個のテープフィーダーをサポート： （ヤマハ電気フィーダー+空気圧の両方が利用可能）
8/12/16/24/32mmフィーダー、スティックフィーダー、ICトレイをサポート、別途購入。
サムスンノズル付き4ヘッド:
CharmHigh、中国トップブランド、信頼できるメーカー。

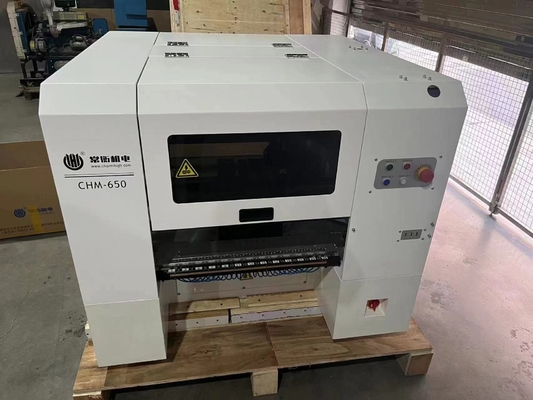

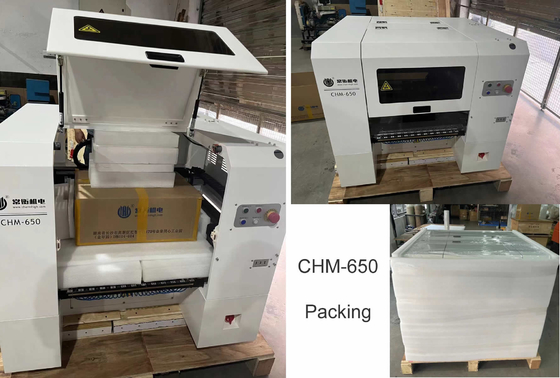

100％実写：（お客様からの写真）
ご注意ください:
実装機は、パッケージに含まれるすべてのアクセサリが付属した完全なセットです。フィーダーは別途購入する必要があり、外径10mmのパイプを備えたコンプレッサー（フィーダー、ANC、PCBストッパーに空気を供給）を準備し、機械の背面にあるパイプを挿入する必要があります。
この機械を自信を持ってご購入ください。実装機をお楽しみください！
Charmhighを選ぶ理由
1. プロフェッショナルな設計と省スペース。
2. ユーザーフレンドリーな操作、専門のSMTエンジニアは不要、エントリーレベルのデバイス
3. 1台の機械 - 統合操作、追加のポンプやPC、またはその他のサポート施設は不要。
4. コスト効率が高く、プロフェッショナルな全自動SMT生産ラインを所有するための費用を削減。
5. 機械交換が非常に便利で、自分で簡単に修理できます。
6. ドアツードアサービスによる国際エクスプレス、6〜8営業日での配送。
7. 特に研究開発ラボ向けで、独自の設計と特許を保護するため。
8. 1台の機械は5人の半田付けスタッフに相当し、手作業よりもはるかに効率的で、管理が容易で、コスト削減になります。小ロット生産に適しています。
9. Charmhighは工場供給であり、当社の機械部品はすべて自社で研究および製造されています。アフターサービスのスペアパーツは決して途絶えません。
10. Charmhighは、2011年からSMT実装機の専門メーカーです。すべてのソフトウェアは自社で研究されており、優れたアフターサービスを提供しています。
サービスと保証:
完全な機械には、購入時から1年間の保証期間と生涯サービスがあります。
当社は常に機械のスペアパーツを提供し、工場から直接供給し、保証付きです。
オンラインQ/Aおよびトラブルシューティングサポートと技術アドバイスサービスを提供しています。
1対1のアフターサービスを提供しています。各機械は出荷前に100％テスト済みです。
