商品の詳細:
|
| 頭部: | 6pcs ((19pcsノズルの自動交換位置) | PCBサイズ: | 350mm ((L) * 300mm ((W) |
|---|---|---|---|
| 速度: | 27800 CPH (私たちの会社の下での最高の状態) | 給餌器: | サポート 50pcs NXT電動フィッダー |
| 構成要素: | 0100502010402,-5050,SOP,QFN,BGAから36*36mmより大きい部品まで | 最高の構成の高さ: | 12mm |
| カメラ: | ICカメラ: 1個 (36x36mm); フライングカメラ: 6個 (16x16mm); MARKカメラ: 2個 | PCB配達: | 3 パーツ 自動配送 レーン,幅はソフトウェアで調整できます |
| 寸法: | 890mm ((L) x1450mm ((W) x1500mm ((H) | 電源: | AC220V (50 Hz,単相) |
| 給水器の種類: | 富士NXT電動フィッダー | モーター: | 松下電器産業のサーボ モーター |
| PCBの厚さ: | 0.6~3.5mm | 正味重量: | 900kg |
キュートだけどパワフル！鋳鉄一体成形、超強力Xビーム構造。
狭い設計高精度TC06モジュールSMTピックアンドプレースマシン6ヘッド50フィーダー、01005対応 CPK>1.0
幅89cm、ほとんどのオフィスドアやエレベーターに適合！
PCB製造機、フルオートPCBアセンブリライン、中国トップブランドCharmhigh
1. 型番：TC06
2. ブランド：Charmhigh
3. 主な構成：フルオートインライン + PCB自動搬送 + 6ヘッド50フィーダー + (xy)±0.04mm CPK>1.0 + X&Y軸はパナソニックサーボモーター駆動 + 自動ノズルチェンジャー + 9台のカメラ + アースネジとリニアガイド + 熱補償 + 最適速度：27800CPH
4. フィーダー：富士電機フィーダー（別途購入）
5. PCBエリア：350mm(L) * 300mm(W)
6. Windowsシステム搭載のコンピューター、キーボード、マウスが付属
7. コンポーネント：01005/0201/0402/0603-5050/ダイオード/トランジスタ/SOP/QFP/QFN/BGA/LED...最大36*36mm IC
8. 寸法：890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz、単相); 正味重量：900kg
9. リードタイム：5～7営業日
10. 配送：海運/直接工場から引き取り/中国倉庫へ発送
11. 支払い方法：電信送金（T/T）
12. 梱包：合板箱
Charmhigh YouTubeチャンネル： 最初にお返事いたします。
TC06動作ビデオ、01005実装： https://www.youtube.com/watch?v=jmGMTdvt9FY
Charmhigh TC06パラメータ：
| 寸法 |
890mm(L)x1450mm(W)x1500mm(H)
|
| 重量 | 900kg |
| 電源 | AC220V (50Hz、単相)、3kW |
| 空気供給 | 0.5MPa～0.7MPa |
| 真空生成 | 内蔵真空ポンプ |
| 実装ヘッド数 | 6 |
| 実装速度 | 27800cph（最適） |
| 実装精度 | (xy)+30μm、CPK≧1.0 |
| コンポーネント高さ | ≦12mm |
|
コンポーネントタイプ& コンポーネント範囲 |
-抵抗、コンデンサ、円筒形ダイオード、アルミニウム -インチサイズ01005～36*36mm, およびより大きなコンポーネントの実装 |
| PCB厚さ | 0.6mm～3.5mm |
| PCBサイズ | 350mm(L)x300mm(W) |
| PCB搬送 | 3セクションレール自動搬送、PCBサポートデバイス |
| ノズル交換 | 自動ノズル交換（19穴ノズルライブラリ） |
| 制御システム | 内蔵産業用コンピューター（Windowsシステム） モニター、キーボード、マウスを装備 |
| 駆動システム |
X&Y軸はパナソニックサーボモーター駆動 |
| 伝送システム | アースネジ + リニアガイド |
| 供給システム | 50 NXT 8mm標準フィーダースタック （ICトレイおよびスティックフィーダーにも適しています） |
| ビジョンシステム | フライカメラ x 6（コンポーネントサイズ適用：16mmx16mm）; ICカメラ x 1（コンポーネントサイズ適用：36mmx36mm）; マークカメラ x 2 |
部品リスト：
| 項目 | 数量 | 項目 | 数量 |
| TC06ピックアンドプレースマシン | 1 | 潤滑油 | 1 |
| ノズル | 8 | フィルター | 4 |
| ツールボックス | 1 | クイックコネクタ | 1 |
| 保証書 | 1 | マウスパッド | 2 |
| ユーザーマニュアル | 1 | 電源ケーブル | 2 |
| 試験報告書 | 1 | キーボード | 1 |
| ブラシ | 1 | マウスパッド | 1 |
| ピンセット | 1 | LCD | 1 |

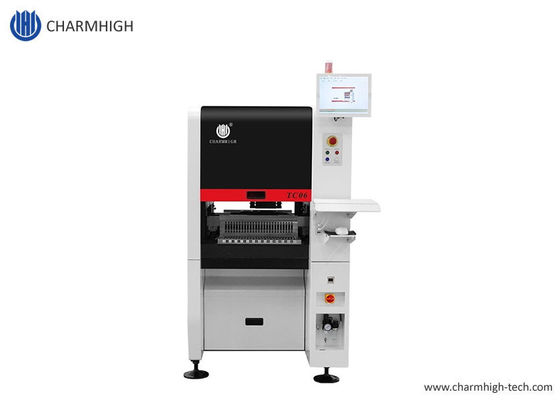

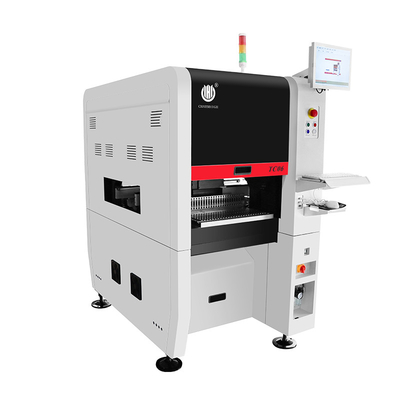

Charmhigh TC06、6ヘッド50フィーダー：
このピックアンドプレースマシンはコンパクトで可愛らしいですが、非常にパワフルです。
TC06の利点：
-CPKのサポートは、ピックアンドプレースマシンを選択する上で重要な鍵であり、SMT生産プロセスをより安定させます。
-ANC：自動ノズル交換、コンポーネントに応じてノズルを自動的に割り当てることができ、SMT生産をよりインテリジェントかつ効率的にします。
-高精度ユニバーサル実装ヘッド：1台でさまざまなコンポーネントの実装ニーズに対応し、高い安定性を実現
-鋳鉄ベース構造、ピックアンドプレースマシンは高速でスムーズに動作し、大理石よりも優れています。
-X&Y軸はパナソニックサーボモーター駆動で、マシンの長期的な安定性と精度を保証します。
Charmhigh TC06：CPK検出合格、TC06：CPK≧1.0、01005対応、高精度モデル：
CPK検出とは？
CPKは、ピックアンドプレースマシンが生産においてどれだけ一貫性があり正確であるかの尺度です。CPKが高いということは、マシンがコンポーネントを正確に必要な場所に配置することに非常に優れていることを意味します。しかし、CPKが低い場合は、マシンがあまり得意ではない可能性があり、アセンブリプロセスでより多くのミスが発生する可能性があります。製造中のマシンの品質がどれだけ安定しているかを示しています。関係は次のとおりです。CPK
< 1.33：正常CPK ≧ 1.33：優良
要約：CPKは、ピックアンドプレースマシンが生産においてどれだけ一貫性があり正確であるかの尺度です。本質的に、製造中のマシンの品質がどれだけ安定しているかを示しています。
実装サンプル：
ノズルの選び方？
Charmhigh工場直販：

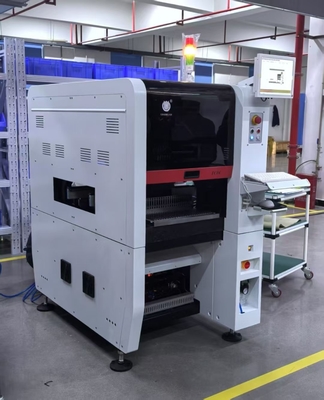

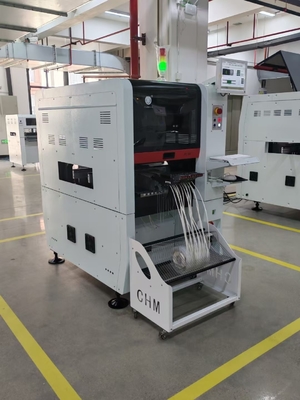

お客様の現場：
TC06強力梱包：
サービスと保証：
完全なマシンには、購入日から1年間の保証期間と生涯サービスがあります。
常にマシンのスペアパーツを提供し、工場直販で保証付きです。
オンラインQ&Aおよびトラブルシューティングサポートと技術アドバイスサービスを提供しています。
1対1のアフターサービスを提供しています。
各マシンは出荷前に100％テスト済みです。技術サポート：
