商品の詳細:
|
| 最大PCBサイズ: | 350mm(L)x280mm(W) (標準) | フィーダ: | 50pcs Yamahaの送り装置（空気及び電気送り装置） |
|---|---|---|---|
| オペレーションシステム: | Linuxシステム | 基準口径測定: | 自動車は印ポイントに目盛りを付ける |
| コンポーネントの高さ: | 12mm | 設置速度: | 14400cph |
| 正味重量: | 310kg | ノズル: | 13pcsのノズルライブラリを持つ自動ノズル交換器 |
| 寸法: | 1020mm(長さ)x1180mm(幅)x1450mm(高さ) | 取り付け精度: | (XY) ±0.035mm CPK≧1.0 |

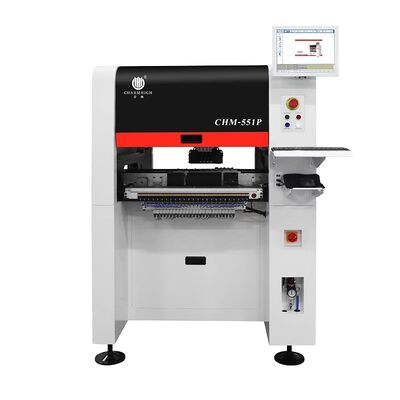

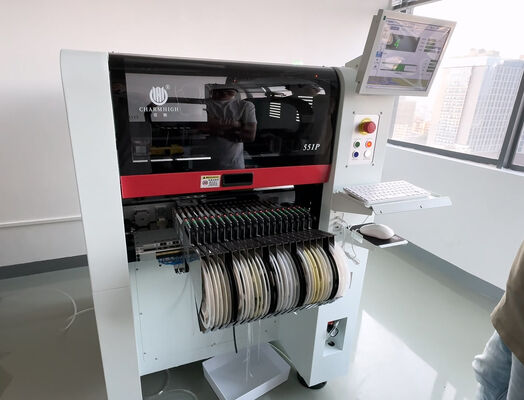

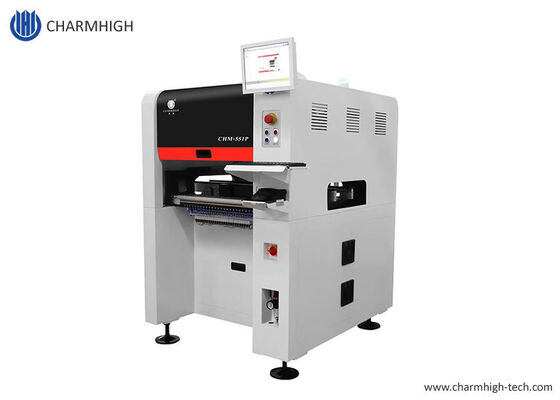

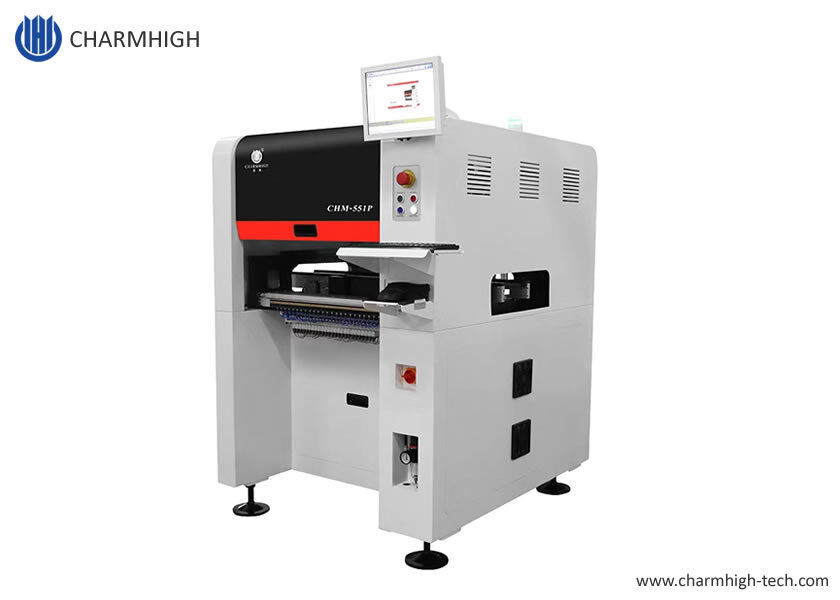

Charmhigh社製 CHM-551P 4ヘッド SMTピック＆プレースマシン (CHM-551よりアップデート)
より高速 14400 CPH、より高精度 0201～30*30mmエリア、高安定性の鋳鉄フレーム。高精度で非常に安定しており、0201の量産に最適、中国で最高の4ヘッドモデルです。
自動PCBコンベア、50フィーダー 4ヘッド SMTピック＆プレースロボット。CHM-551P SMTピック＆プレースマシン (自動ノズル交換機能付き) SMTバッチ生産用。0201対応。CPKテスト対応。SMT組立、小ロット生産のエコノミーソリューション。
| 寸法 | 1020mm(長さ) x 1180mm(幅) x 1450mm(高さ) |
| 重量 | 556kg |
| 電源 | AC220V (50Hz、単相) 1.5kw (平均消費電力 350w) |
| エア供給 | 0.5MPa～0.7MPa |
| 真空生成 | 内蔵真空ポンプ |
| マウンティングヘッド数 | 4ヘッド |
| マウンティング速度 | 14400CPH (最適) |
| マウンティング精度 | (XY)±0.035mm; CPK≧1.0 |
| 部品高さ | 12mm |
| 部品タイプ | 0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGAなど (抵抗/コンデンサ/ダイオード/トライオード/LED/ICなど) 0201から大型部品 30*30mmサイズ |
| PCB厚さ | 0.6mm～3.5mm |
| PCBサイズ | 350mm(長さ)x270mm(幅) (標準); 600mm(長さ)x350mm(幅) (オプション) |
| ノズル交換 | 自動ノズル交換 (13穴ノズルライブラリ) |
| 制御システム | Linuxシステム、モニター、キーボード、マウス付属 |
| 駆動システム | X&Y軸はサーボモーター駆動; 柔軟なSカーブ加速・減速を採用 |
| 伝達システム | ボールねじ + リニアガイド |
| フィーディングシステム | 50台のYamaha 8mm標準空圧/電動フィーダースタック (ICトレイおよびスティックフィーダーにも対応) |
| ビジョンシステム | スナップショットカメラx4 (部品サイズ適用: 14mm×14mm); ICカメラx1 (部品サイズ適用: 30mm×30mm); マークカメラx2 |
Charmhigh SMT、工場直販、迅速な配送。
Charmhigh、中国トップブランド。
| 品名 | 数量 | 品名 | 数量 |
|---|---|---|---|
| ピック＆プレースマシン | 1 | ピンセット | 1 |
| ノズル | 8 | 六角レンチ | 1 |
| ツールボックス | 1 | 潤滑油 | 1 |
| 保証書 | 1 | フィルター | 4 |
| 取扱説明書 | 1 | クイックコネクタ | 1 |
| テストレポート | 1 | マウスパッド | 1 |
| ブラシ | 1 | 電源ケーブル | 1 |
ご注意: ピック＆プレースマシンは、パッケージに含まれるすべてのアクセサリーを備えた完成品であり、すぐに使用できます！ 唯一必要なのは、外部エアコンプレッサー（フィーダーとANC用のエア供給）です。 このマシンを安心してご購入ください。 ピック＆プレースマシンをお楽しみください！
機械全体は購入時から1年間の保証期間と生涯サービスが付いています。
常に機械のスペアパーツを提供し、工場直販で保証します。
オンラインQ&A、トラブルシューティングサポート、技術アドバイスサービスを提供します。
1対1のアフターサービスを提供します。各機械は出荷前に100%テスト済みです。
