商品の詳細:
|
| 最高PCBのサイズ: | 350mm ((L) x270mm ((W) (スタンダード) | 給餌器: | 50pcs Yamahaの送り装置（空気及び電気送り装置） |
|---|---|---|---|
| オペレーティングシステム: | Windows （PCおよびキーボードのマウスと来る） | 基準口径測定: | 自動車は印ポイントに目盛りを付ける |
| 部品の高さ: | 12mm | 設置速度: | 11500CPH (最適) IPC9850:8850CPH |
| 正味重量: | 体重310kg | ノズル: | 13pcsのノズルライブラリを持つ自動ノズル交換器 |
| DIMENSION サイズ: | 1050mm ((L) x1050mm ((W) x1360mm ((H) | 実装精度: | (XY) ±0.05mm CPK≥1.0 |
| ハイライト: | PCB SMD ピック・アンド・プレイス・マシン,ユニバーサル SMD ピック・アンド・プレイス・マシン |
||

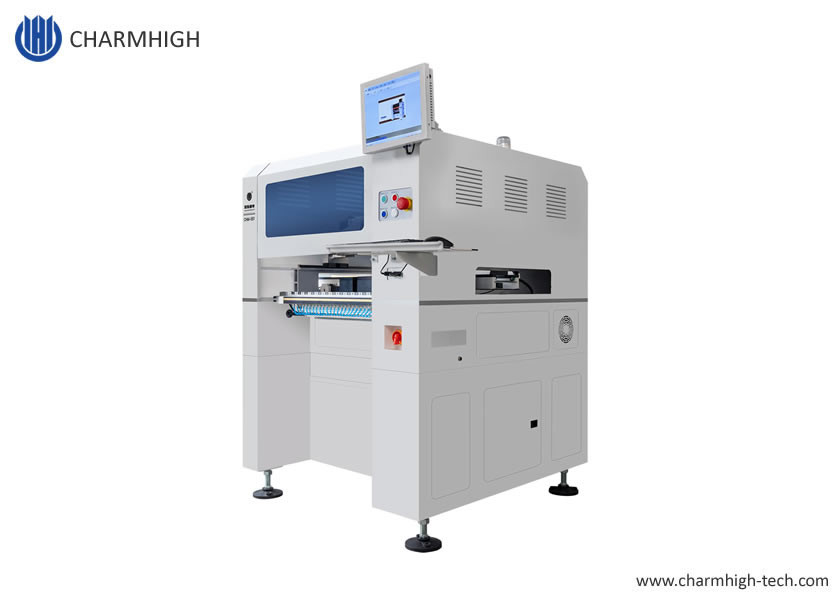

高精度0201完璧なマウンティングCHM-551Charmhigh製小型4ヘッドSMTピックアンドプレースマシン
高構成、省スペースで、少量生産に非常に適しており、高い安定性を実現しています。
最新モデルGenius smallCHM-551 SMTチップマウンター高精度ボールねじ
自動PCBコンベア、50フィーダー4ヘッドSMTピックアンドプレースロボット
CHM-551 SMTピックアンドプレースマシン（自動ノズル交換付き）SMTバッチ生産用。0201対応。CPKテスト対応。SMTアセンブリの経済的なソリューション。
CHM-551のYouTubeでの動作ビデオ:
https://www.youtube.com/watch?v=OawJh43K9EI
CHM-551の梱包と南アフリカへの発送準備:
https://www.youtube.com/watch?v=KBGGZVmYOzY
マシンの特徴
1. CPKテストをサポート

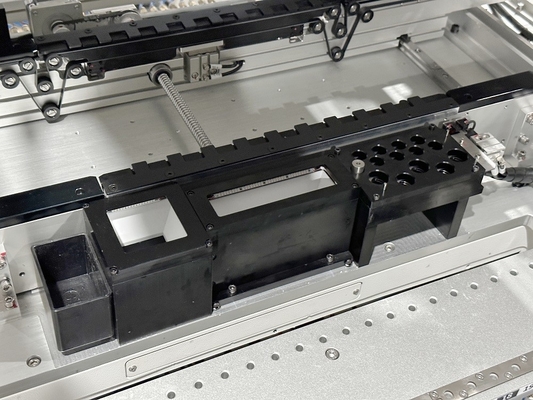

2. 自動ノズル交換（13セットのノズルライブラリ）
3. 熱補償
4. 自動搬送
5. 最適速度：11500CPH IPC9850：8850CPH
6. .……
その他のマシンの機能については、アカウントマネージャーにご相談ください。
CHM-551部品リスト
| アイテム | 数量 | アイテム | 数量 |
| ピックアンドプレースマシン | 1 | ピンセット | 1 |
| ノズル | 8 | 内六角レンチ | 1 |
| ツールボックス | 1 | 潤滑油 | 1 |
| 保証書 | 1 | フィルター | 4 |
| ユーザーマニュアル | 1 | クイックコネクタ | 1 |
| テストレポート | 1 | マウスパッド | 1 |
| ブラシ | 1 | 電源ケーブル | 1 |
| CHM-551仕様 | |
| 寸法 | 1050mm（L）x1050mm（W）x 1360mm（H） |
| 重量 | 310kg |
| 電源 | AC220V（50Hz、単相）1.5kw |
| 空気供給 | 0.5MPa〜0.7MPa |
| 真空発生 | 真空ポンプ |
| マウンティングヘッド数 | 4ヘッド |
| マウンティング速度 | 11500CPH（最適）; IPC9850：8850cph |
| マウンティング精度 | (XY)±0.05mm; CPK≥1.0 |
| コンポーネントの高さ | 12mm |
| コンポーネントタイプ |
0201/0402/0603〜5050/SOT/SOP/QFP/QFN/BGAなど。 0201から大型コンポーネント36 * 36mmサイズ |
| PCBの厚さ | 0.6mm〜3.5mm |
| PCBサイズ | 350mm（L）x270mm（W）（標準）; 600mm（L）x350mm（W）（オプション） |
| ノズル交換 | Automaticノズル交換（13穴ノズルライブラリ） |
| 制御システム | 内蔵産業用コンピュータ（Windowsシステム） モニター、キーボード、マウスを装備 |
| ドライブシステム |
X＆Y軸はサーボモーターで駆動; 柔軟なS字カーブの加速と減速を採用 |
| 伝送システム | ボールねじ+リニアガイド |
| 供給システム | 50ヤマハ8mm標準空気圧/電気フィーダースタック （ICトレイおよびスティックフィーダーにも適しています） |
| ビジョンシステム | スナップショットカメラx4（コンポーネントサイズ適用：14mm×14mm）; ICカメラx1（コンポーネントサイズ適用：25mm×25mm）; マークカメラx2 |
ハイライト:
1. 自動ノズル交換、手動でノズルを交換する必要がなく、非常に便利です！
2. 強力なビジョンカメラシステム、より高精度に更新されたカメラ、IC配置がより正確になり、最小コンポーネント0201。
3. PCB自動コンベアを使用すると、小さなSMT生産ラインを構築し、手を解放できます！
4. スマートソフトウェアによる高構成、長寿命、Charmhighはより強力な機械部品を提供します。
主な機能:
4ヘッド、50フィーダースタック、サーボモーター、PCB自動コンベア、ボールねじ、
熱補償、19穴自動ノズル交換、0201、CPKテスト合格......
完璧な結果でICをマウンティング、最大36x36mmサイズのICをサポート、微細ピッチの完璧なマウンティング。
非常に安定しており、高精度で、中国で最高の4ヘッドモデルです。
お客様の声:
Charmhigh、トップ中国ブランド。
SMT生産ラインをお勧めします:
3250はんだペーストプリンター、CHM-551 SMDピックアンドプレースロボット、T961sリフローオーブン
ご注意ください:
ピックアンドプレースマシンは、パッケージに含まれるすべてのアクセサリが付属する完全なセットであり、すぐに使用できるマシンです！
準備する必要があるのは、外部エアコンプレッサー（空気圧フィーダーに空気を供給する）だけです。
このマシンを自信を持って購入してください。
ピックアンドプレースマシンをお楽しみください！
