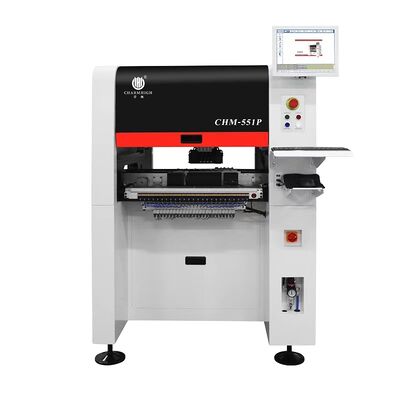

商品の詳細:
|
| 最大PCBサイズ: | 350mm(長さ)x280mm(幅) (標準); 600mm(長さ)x350mm(幅) (オプション) | フィーダ: | 50pcs Yamahaの送り装置（空気及び電気送り装置） |
|---|---|---|---|
| オペレーションシステム: | Linux システム (PC およびキーボード・マウスが付属) | フレーム: | 鋳鉄構造 |
| コンポーネントの高さ: | 12mm | 設置速度: | 14400CPH(最適) |
| 正味重量: | 556kg | ノズル: | 13pcsのノズルライブラリを持つ自動ノズル交換器 |
| 寸法: | 1020mm(長さ)x1180mm(幅)x1450mm(高さ) | 取り付け精度: | (XY) ±0.035mm; CPK≧1.0 |
| ハイライト: | Windows SMD ピック・アンド・プレイス・マシン,オートコンベヤー SMD ピック・アンド・プレイス・マシン,自動輸送機 SMT ピックアンドプレイスマシン |
||
| 寸法 | 1020mm(長さ)×1180mm(幅)×1450mm(高さ) |
|---|---|
| 重さ | 556kg |
| 電源 | AC220V（50Hz、単相）1.5kw（平均電力350w） |
| 空気供給 | 0.5MPa～0.7MPa |
| 真空の発生 | 真空ポンプ内蔵 |
| 取付ヘッド数量 | 4頭 |
| 実装速度 | 14400CPH (最適) |
| 取付精度 | (XY)±0.035mm; CPK≧1.0 |
| コンポーネントの高さ | 12mm |
| コンポーネントの種類 | 0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA等(抵抗/コンデンサ/ダイオード/三極管/LED/IC等) 0201～大型部品30*30mmサイズ |
| プリント基板の厚さ | 0.6mm～3.5mm |
| プリント基板のサイズ | 350mm(長さ)x270mm(幅) (標準); 600mm(長さ)x350mm(幅) (オプション) |
| ノズル交換 | 自動ノズル交換（13穴ノズルライブラリ） |
| 制御システム | モニター、キーボード、マウスを備えた Linux システム |
| 駆動方式 | X&Y軸はサーボモーターで駆動。しなやかなS字加減速を採用 |
| 伝送システム | ボールネジ＋リニアガイド |

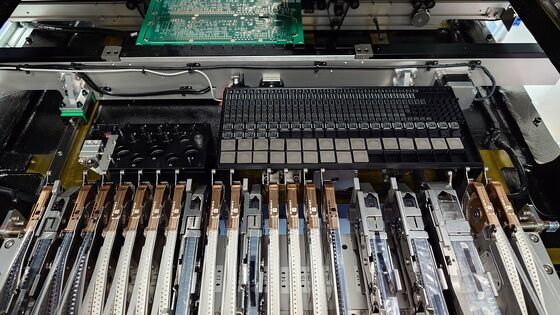

| 給餌システム | ヤマハ 8mm 標準空気圧/電動フィーダー スタック 50 個 (IC トレイおよびスティック フィーダーにも適しています) |
| ビジョンシステム | スナップショットカメラx4 (該当するコンポーネントサイズ: 14mm*14mm); ICカメラx1 (適用可能なコンポーネントサイズ: 30mm*30mm);マークカメラ×2 |

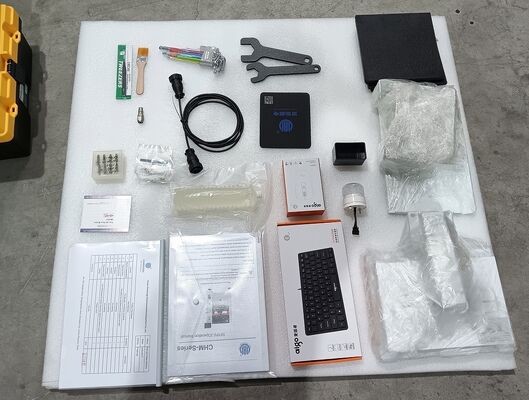

| アイテム | 量 | アイテム | 量 |
|---|---|---|---|
| ピックアンドプレイスマシン | 1 | ピンセット | 1 |
| ノズル | 8 | 内六角スパナ | 1 |
| ツールボックス | 1 | 潤滑油 | 1 |
| 保証書 | 1 | フィルター | 4 |
| ユーザーマニュアル | 1 | クイックコネクタ | 1 |
| 試験報告書 | 1 | マウスパッド | 1 |
| ブラシ | 1 | 電源ケーブル | 1 |
