商品の詳細:
|
| 動作力: | 6kw | 起動電源: | 32kW |
|---|---|---|---|
| 熱帯の量: | 上8 下8 | 暖房エリア: | 2830*350mm (オプション:400mm) |
| オートマティックレール: | はい | ウォームアップ タイム: | およそ20分 |
| PC制御装置: | そう,シメンス 工業コンピュータ | 冷却ゾーン: | 2 |
| サイズ: | 4200*750*1430mm | 正味重量: | 1000kg |
| ハイライト: | PC制御 鉛のないリフローオーブン,PC8835 鉛のないリフローオーブン,PC8835 オートマティック・レール・リフロー・オーブン |
||
PC8835 全自動レールリフローオーブン + PC制御 8温度ゾーン (上8+下8)
経済的な鉛フリーSMTリフローオーブン PC8835 / PC8840 はんだ付け機
2830*350mm、メッシュ幅350mm、8ゾーン 6KW はんだ付け溶接機
PC8835 カタログダウンロード:
PC8835 リフローオーブン - Instruction.pdf
PC8835 の技術的パラメータ
| モデル |
PC8835 または PC8840 (PC制御、上8+下8、350mm(または400mm) 幅 |
| 加熱部分のパラメータ | |
| 加熱ゾーン | 上8 + 下8 |
| 加熱長 | 2830mm |
| 冷却ゾーン | 2 |
| コンベアパラメータ | |
| PCBの最大幅 | メッシュ幅 350mm(または400mm)、レール調整可能 250mm |
| コンベアの方向 | L→R (R→L.オプション) |
| コンベアの高さ | メッシュ 880±20mm |
| 搬送システム | ベルトコンベア + レールコンベア |
| コンベア速度 | 0-2000mm/分 |
| 制御パラメータ | |
| 電源 | 5線 380V 50/60Hz |
| 起動時の電力 | 24KW |
| 運転時の消費電力 | 約5～6KW |
| 制御方式 | 産業用PC + モニター |
| ウォームアップ時間 | 約20分 |
| 温度制御範囲 | 室温-350℃ |
| 温度制御 | 産業用PC+温度モジュール制御、SSRドライバー |
| 温度制御の精度 | ± 1℃ |
| 温度分布誤差 | ± 2℃ |
| トラブルアラーム | 異常温度 (定温後の超高温または超低温) |
| 基板落下アラーム | オプション |
| 機械のサイズと重量 | |
| 正味重量 | 約1000kg |
| 寸法(mm) 長さ×幅×高さ | L3600×W700×H1430 |
PC8835 /PC8840 の説明:
1.独立した循環空気構造を備えた特許取得済みの発熱線技術、上部および下部加熱方法、高い熱効率、および急速な温度上昇により、室温から約20分で設定された動作温度に達し、溶接エリア内の設定温度と実際の温度の差は30℃未満です。
2.台湾San Yue製の専用高温モーターを搭載し、直接接続して熱風加熱を駆動し、バランスの取れた熱風分布、低騒音、最小限の振動を確保し、0201コンポーネントが輸送中に所定の位置に留まるようにします。
3.独自のエアダクト設計、輸入されたカタツムリシェル空気循環、および3層の空気分配装置により、均一な空気循環、大きな熱容量、および予熱ゾーン、温度制御ゾーン、および溶接ゾーンの独立した循環と温度制御による個別の加熱を提供し、各温度ゾーンは±1℃の精度で制御され、炉室は空気圧トップカバーで開きます。
4.標準構成には2つの強制冷却ゾーンが含まれており、冷却空気温度は5℃まで下がり、最初の冷却ゾーンの冷却速度は-5℃/Sに達する可能性があります。さまざまな鉛フリープロセスの要件を効果的に満たします。
5.さまざまなモデルの温度曲線の調整に適しており、デュアルまたはトリプル溶接ゾーン構成、8ラインPROFILE TEST (最小8℃) を備え、日本またはヨーロッパおよびアメリカの鉛フリーはんだ付けプロセスに特別に調整された連続曲線テストを備えています。
6.高温耐性および耐摩耗性のアルミニウム合金で作られた、専用の搬送ガイドレールの最新設計により、高い剛性と変形がないことを保証します。
7.搬送システムは、輸入された日本の東川モーターによって駆動される可変周波数速度制御を使用し、高品質のステンレス鋼チェーンとSUS316材料のステンレス鋼メッシュベルトを使用して同期搬送を行い、安定した搬送をさらに保証します。また、無停電電源装置 (UPS) 機能も搭載されており、停電による炉内のPCBへの損傷を効果的に防ぎます。
8.産業用コンピューターで制御され、 LCDモニターディスプレイとWindows 10オペレーティングシステムを備え、柔軟な曲線テストと強力な動的曲線分析機能、およびすべてのデータを印刷および保存する機能を備え、鉛フリープロセスの要件を満たしています。
すべての電気部品は輸入部品でできており、すべての信号線はシールドされており、SMT24が1日24時間安定して確実に動作するようにし、機械全体に1年間の保証と生涯メンテナンスを提供します。

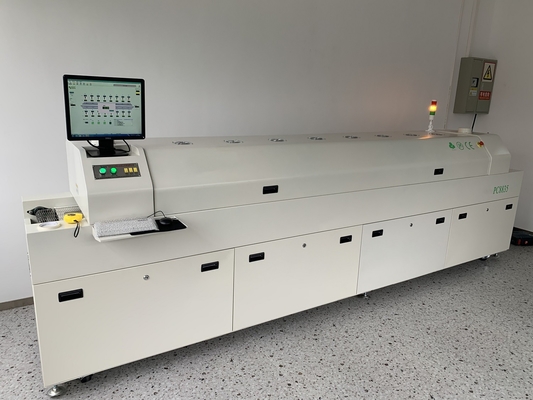

PC8835 の実際の写真:
保証:
完全な機械には、購入時から1年間の保証期間と生涯サービスがあります。
常に機械のスペアパーツを提供し、工場から直接供給します。
オンラインQ&Aとトラブルシューティングサポートおよび技術アドバイスサービスを提供します。
1対1のアフターサービスを提供します。各機械は出荷前に100％テスト済みです。
