商品の詳細:
|
| 頭部: | 6pcs ((19pcsノズルの自動交換位置) | PCBのサイズ: | 350mm ((L) * 300mm ((W) |
|---|---|---|---|
| スピード: | 27800 CPH (私たちの会社の下での最高の状態) | 給餌器: | サポート 50pcs NXT電動フィッダー |
| 構成要素: | 0100502010402,-5050,SOP,QFN,BGAから36*36mmより大きい部品まで | 最高の構成の高さ: | 12MM |
| カメラ: | ICカメラ: 1個 (36x36mm); フライングカメラ: 6個 (16x16mm); MARKカメラ: 2個 | PCB配達: | 3 パーツ 自動配送 レーン,幅はソフトウェアで調整できます |
| サイズ: | 890mm ((L) x1450mm ((W) x1500mm ((H) | 電源: | AC220V (50 Hz,単相) |
| 給水器の種類: | 富士NXT電動フィッダー | モーター: | 松下電器産業のサーボ モーター |
| PCBの厚さ: | 0.6~3.5mm | 純重量: | 900kg |
可愛くて強い 鋳鉄の組み込み 超強いX線構造

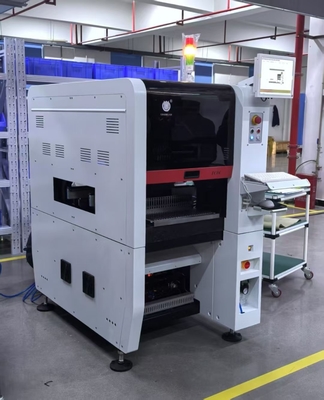

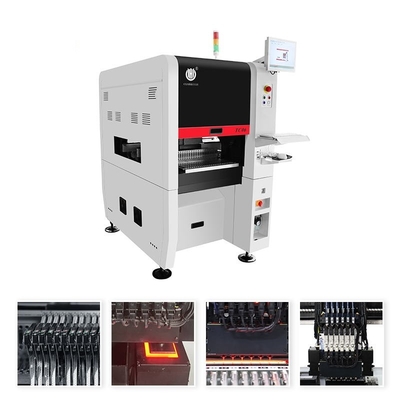

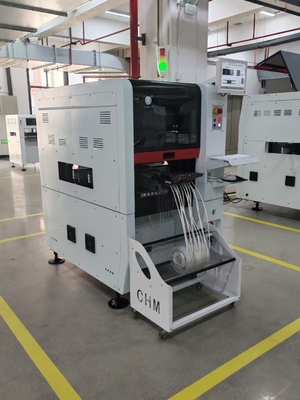

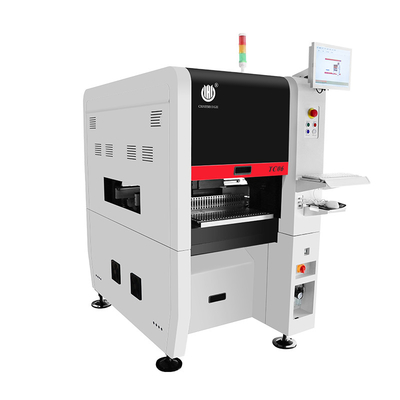

狭い デザイン高精度 TC06 モジュール SMT ピック・アンド・プレイス・マシン6 頭 50 フィッダー,サポート 01005 CPK>1.0
89cmの幅で,ほとんどのオフィスドアやエレベーターに適しています!
PCB製造マシン,フルオートPCB組立ライン,チエンセトップブランドチャームハイ
1モデル番号:TC06
2ブランド:チャームハイ
3主な構成:全自動インライン+PCB自動配送+6ヘッド50フィッダー+ (xy) ±0.04mm CPK>1.0 + X&Y軸 パナソニックのサーボモーター + オートマティックノズル交換機 + 9 カメラ + グラウンドスクリュー & 線形ガイド +熱補償 + 最適速度: 27800CPH
4給水器:富士電動給水器 (別途購入)
5PCB面積:350mm ((L) * 300mm ((W)
6コンピュータとキーボードとマウスとWindowsシステム
7部品: 01005/ 0201/ 0402 / 0603-5050/ダイオード/トリオード/SOP/QFP/QFN/BGA/LED...最大36*36mmICまで
8サイズ: 890 (L) * 1450 (W) * 1500 (H) mmAC220V (50hz,単相) 純重量: 910kg
9配達時間: 5-7 営業日
10配送: 海で / 工場から直接ピックアップ / 中国倉庫に送信
11支払方法:銀行口座の送金 (T/T)
12梱包:プレイウッドの箱
チャームハイ YouTubeチャンネル: https://www.youtube.com/@KimiLiuCharmhigh/videos に投稿された
Charmhigh TC06 パラメータ:
| サイズ |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| 体重 | 900kg |
| 電源 | AC220V (50Hz,単相) 3kW |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | 内蔵式真空ポンプ |
| マウントヘッド数 | 6 |
| マウント速度 | 27800cph (最適) |
| 固定 の 精度 が 増える | ±0.04mm CPK≥1.0 |
| 部品の高さ | ≤12mm |
| 部品タイプ | 抵抗コンデンサータを除く,円筒二極管,アルミ コンデンサ,SOT,SOP,QFP,QFN,BGAなど |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 350mm ((L) x300mm ((W) |
| PCB 輸送 | 3段列車の自動輸送,PCBサポート装置 |
| ノズルの変更 | オートマチックなノズルの交換 (19穴のノズルのライブラリ) |
| 制御システム | 内蔵工業用コンピュータ (Windowsシステム) モニター,キーボード,マウス |
| ドライブシステム |
X&Y軸で動いているパナソニックのサーボモーター |
| トランスミッションシステム | 接地シール + 線形ガイド |
| 給餌システム | 50 NXT 8mm スタンダードフィッダースタック (IC トレイと棒フィッダーにも適しています) |
| 視覚系 | フライカメラ x 6 (部品のサイズ適用: 16mmx16mm) IC カメラ x 1 (部品のサイズ: 36mmx36mm) マークカメラ x 2 |
部分リスト:
| ポイント | 量 | ポイント | 量 |
| TC06 ピック・アンド・プレイス・マシン | 1 | 潤滑油 | 1 |
| ノズル | 8 | フィルター | 4 |
| 道具箱 | 1 | スピードコネクタ | 1 |
| 保証カード | 1 | マウスパッド | 2 |
| ユーザーマニュアル | 1 | 電源ケーブル | 2 |
| 試験報告 | 1 | キーボード | 1 |
| ブラシ | 1 | マウスパッド | 1 |
| ピンチザー | 1 | LCD | 1 |

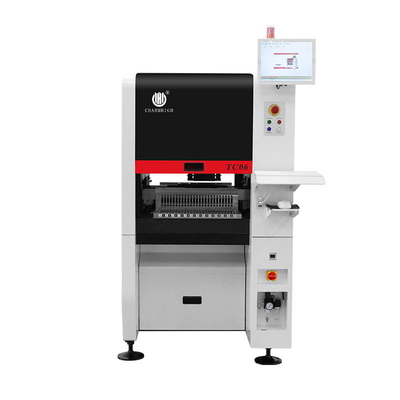

チャームハイ TC06 6頭50フィッダー
このピックアンドプレイス機は コンパクトで 可愛いですが 信じられないほど強力です
TC06のメリット
-CPKのサポートは,SMTの生産プロセスをより安定させ,ピック・アンド・プレイス・マシンを選択するための重要な鍵です.
-ANC:自動ノズルの交換,ノズルは部品に応じて自動的に割り当てられ,SMT生産をより知的で効率的にします.
-高精度ユニバーサル・マウントヘッド: 1台の機械は,高い安定性で様々な部品のマウントニーズを満たすことができる
- 鋳鉄のベース構造, ピックと位置マシンは高速でスムーズに動作します, 大理石よりも良い.
パナソニックのサーボモーターが駆動するX&Y軸は,機械の長期的安定性と精度を保証します.
チャームハイ TC06,CPK検出が通過TC06:CPK≥1.0サポート01005高精度モデル:
CPK検出とは?
CPKはプロセス能力指数で 生産におけるピーク・アンド・プレース・マシンの一貫性や精度を測るものですCPKが高くなったら, 部品を正確に必要とする場所に配置するのが上手です. CPKが低くなったら,組み立て過程でより多くのエラーがある可能性がありますわかったtは,製造中に機械の品質がどれくらい安定しているかを示します.
1 ≤ CPK < 133: 普通
CPK ≥ 133素晴らしい
概要:CPK は,ピク・アンド・プレイス 機械 が 生産 中 に どの よう に 一貫 し て 精度 を 発揮 する か を 測る もの です.本質 的 に は,製造 期間 中 に 機械 の 品質 が どの よう に 安定 し て いる か を 教えて くれる もの です.
マウントサンプル:
どうやってノズルを選ぶか?
チャームハイ工場の直接供給:
サービス&保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します 保証付きの工場直送です
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
私たちは1対1の販売後サービスを提供します.すべての機械は 100% 試験されて 運ばれる前に
