商品の詳細:
|
| 頭部: | 10頭 (31pcsノズルの自動交換位置) | PCBのサイズ: | 600 (L) *400 (W) mm (標準) |
|---|---|---|---|
| 設置速度: | 最適速度 45000hp | 給餌器: | サポート 100pcs NXT電動フィッダー |
| 成分: | 01005020104025050 SOP QFN BGA | 最大部品高さ: | 12MM |
| カメラ: | ICカメラ: 1個 (36X36mm); フライングカメラ: 10個 (16X16mm); MARKカメラ: 2個 | PCB配達: | 3 パーツ 自動配送 レーン,幅はソフトウェアで調整できます |
| サイズ: | 1600 (L) * 1688 (W) * 1560 (H) mm | 電源: | AC380V (50Hz,三相) 4.5kw |
| 給水器の種類: | 富士NXT電動フィッダー | モーター: | Xモーター サーボモーター + Y軸のダブル線形モーター |
| PCBの厚さ: | 0.6~3.5mm | 純重量: | 1930kg |

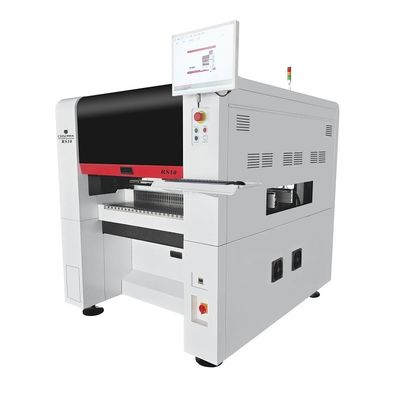

チャームハイ RS10 高度磁気懸垂 ピックアンドプレイスマシン二重線形モーター駆動
高速 高精度 大型SMT生産ライン,PCB組立ライン,PCBA製造サポート 01005
紹介

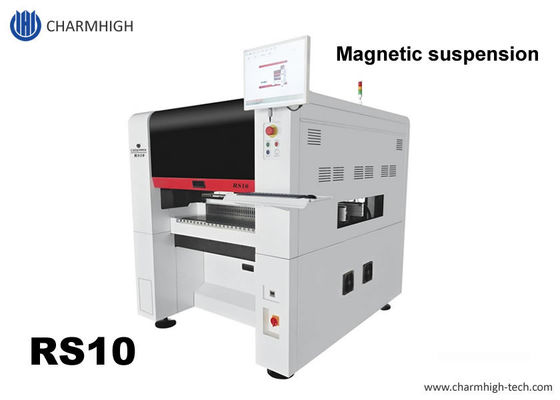

RS10 高精度で高速な10頭の磁気懸垂SMTピック・アンド・プレイス・マシン
1最適速度:45000CPH(我々の会社の最高の条件の下で)
2. 設置精度: ((xy) +0.035mmCPK>1.0部品01005の最小数
3部品 設置範囲: インチサイズ01005- 36mm×36mmより大きい部品
4選択可能:ブルーライトスキャニング,レンズ設置,長さ1.2mのPCB設置生産
フォローしてください YouTubeチャンネル:
YouTubeで実際に動作しているビデオ:動画の動画をご覧下さい

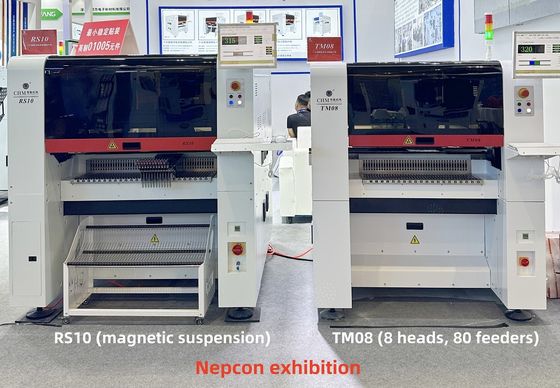

ネプコンの展覧会 動画の動画をご覧下さい
チャームハイ・ワークショップ 実生産: https://www.youtube.com/shorts/99TI9xDhP2M
ハイライト:
1Y軸 二重線形モーター駆動
2.CPK検出をサポートする
3. 大型部品の識別
4.ANC (オートマティック・ノズルチェンジャー)
5.HDICビジョンシステム
6フレーム構造,工業用研削プラットフォーム,Y軸内鋳造
7組み込み真空ポンプ + 電磁弁構造
8自動熱補償調整システム
9. PCB サポート 装置
102つのマークカメラ,大きなPCBのために良い
機械の詳細については 販売担当者に相談してください...

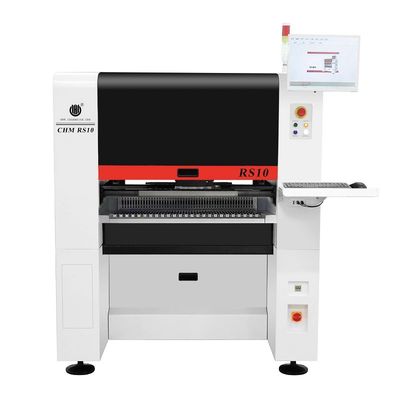

チャームハイ RS10:
| サイズ | 1600mm ((L) ×1688mm ((W) ×1560mm ((H) |
| 体重 | 1930kg |
| 電源 | AC380V (50Hz,3相) 4.5kW |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | 内蔵式真空ポンプ |
| マウントヘッド数 | 10頭 |
| マウント速度 | 45000cph (最適) |
| 固定 の 精度 が 増える | (XY) ±0.035mm CPK≥1.0 |
| 部品の高さ | ≤12mm |
| 部品タイプ | 01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGAなど (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| 部品範囲 | インチサイズ0201から36mm*36mm,より大きな部品のマウント. |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 600mm ((L) × 400mm ((W) (標準) 1200mm ((L) × 400mm ((W) (オプション) |
| PCB 輸送 | 3段レール自動輸送,PCBサポート |
| ノズルの変更 | オートマチックなノズルの交換(31穴のノズルのライブラリ) |
| 制御システム | 組み込み産業用コンピュータ (Windows 7) モニター,キーボード,マウス |
| ドライブシステム | X軸はサーボモーターY軸を二重線形モーターで駆動する |
| トランスミッションシステム | X&Y軸はTHKの地面ボールスクロールとTHKの静かな線形ガイドを採用(Y軸にダブルスクリュー) |
| 給餌システム | 100 NXT8mm 標準フィッダースタック (IC トレイと棒フィッダーにも適しています) |
| 視覚系 | フライカメラ×10 (適用される部品サイズ: 16mm×16mm) IC カメラ×1 (適用される部品サイズ:36mm×36mm) 画像を縫う機能があります マークカメラ×2 |
チャームハイ RS10:

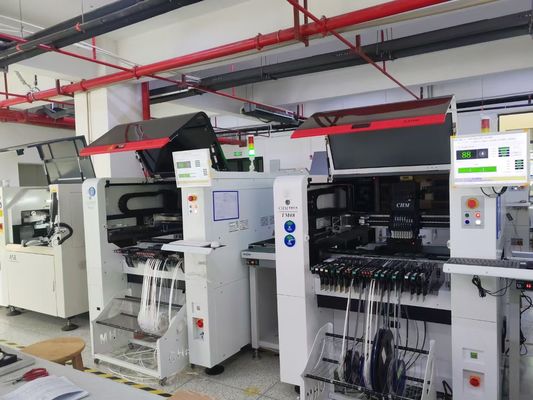

RS10実用生産は,私たちの工場で毎日です. 100フィッダースロット (Fuji NXT電動フィッダーで作業):
サンプル:
Charmhigh工場直送: (豊富なストック,優れた販売後のサービス)
サービス&保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します 保証付きの工場直送です
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
私たちは1対1の販売後サービスを提供します.すべての機械は 100% 試験されて 運ばれる前に
