商品の詳細:
|
| 頭部: | 6pcs (19pcsノズルの自動交換位置) | PCBのサイズ: | 450mm ((L) × 350mm ((W) (標準) |
|---|---|---|---|
| スピード: | 27800cph (最適) | 給餌器: | サポート 60pcs NXT電動フィッダー |
| 構成要素: | 0100502010402,-5050,SOP/QFP/QFN/BGA/LED | 最大部品高さ: | 12MM |
| カメラ: | ICカメラ: 1pcs (36mm) フライングカメラ: 6pcs (16mm) MARKカメラ: 2pcs | PCB配達: | 3 パーツ 自動配送 レーン,幅はソフトウェアで調整できます |
| サイズ: | 1320mm ((L) ×1600mm ((W) ×1500mm ((H) | 電源: | AC220V (50/60Hz,1相) |
| 給水器の種類: | 富士NXT電動フィッダー | PCBの厚さ: | 0.6~3.5mm |
| ハイライト: | 縦SMTの一突きおよび場所機械,インラインSMTの一突きおよび場所機械,60送り装置SMT機械 |
||

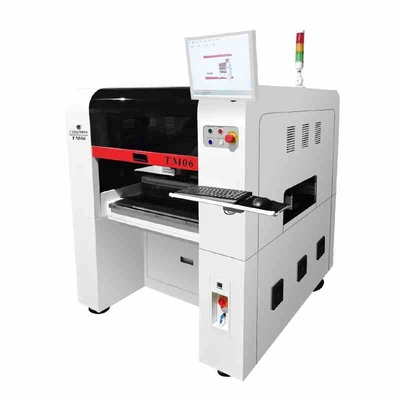

トップ設定 高精度 シャームハイ 6 頭 60 フィッダー SMT ピックアンドプレイス マシン TM06
全自動 ライン内 SMT ピック・アンド・プレイス PCBコンベヤー付き
量産に適したPCB組立ライン,全自動の中間型SMT組立ライン
1モデル番号:TM06
2ブランド:チャームハイ
3主な構成: 自動 3 パーツ PCB オート配送 + 6 ヘッド 60 フィッダー + パナソニック サーボモーター
自動ノズル交換器 (※19 ポジション) + 9 カメラ + THK 磨き回し + ダブル Y 軸
4給水器:富士電動給水器 (別途購入)
5PCB エリア (2つのオプション): 450*350mm / 900*350mm
6コンピュータとキーボードとマウスとWindowsシステム
7構成要素:010050201 0402-5050 SOP QFN TQFP BGA など
8寸法: 1320mm ((L) × 1600mm ((W) × 1500mm ((H),AC220V/110V (50/60Hz,1相)
9配送時間: 4-6 営業日
10配送: 空中 / 海上 / 工場から直接ピックアップ / 中国倉庫に送信
11支払方法:銀行口座の送金 (T/T)
12梱包:プレイウッドの箱
これはTM06 チャームハイの 高級のピック・アンド・プレイス・マシン
60個のフィッダースタックがあり,NXTの電気フィッダーとチューブ型の部品をサポートできるスティックフィッダーとの良好な互換性があります.
6つのヘッドを同時に装着し,吸気ノズルを自動的に交換できる,3つのセクションの自動コンベアベルト高速モーション制御システムとビジョン技術で 動く部品の写真を撮影する Charmhighが自社で研究・開発した.
中型から大型のセットアップに適した価格で 高配置のピックアンドプレイスマシンが必要な場合は,TM06は最高の選択です.
TM06 仕様:
| モデル | TM06 |
| サイズ | 1320mm ((L) ×1600mm ((W) ×1500mm ((H) |
| 体重 | 1100kg |
| 電源 | AC220V (50Hz,単相) 3kW |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | 内蔵式真空ポンプ |
| マウントヘッド数 | 6頭 |
| マウント速度 | 27800cph (最適) |
| 固定 の 精度 が 増える | X,Y軸: ±0.035mm CPK≥1.0 (XY) |
| 制御精度 | 4μm |
| 部品の高さ | 12mm |
| 部品タイプ | 01005,0201/0402/06035050/SOT/SOP/QFP/QFN/BGAなど (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 450mm ((L) × 350mm ((W) (標準) 900mm ((L) ×350mm ((W) (オプション) |
| PCB 輸送 | 3段レール自動輸送,PCBサポート |
| ノズルの変更 | オートマチックなノズルの交換 (19穴のノズルのライブラリ) |
| 制御システム | 内蔵工業用コンピュータ (Windowsシステム) モニター,キーボード,マウス |
| ドライブシステム | X&Y軸はパナソニックA6サーボモーター (Y軸はダブルモーター) によって駆動され,柔軟なS曲線加速と減速を採用 |
| トランスミッションシステム | X&Y軸はTBIグラウンドボールスクリューとHIWIN線形ガイドを採用(Y軸にダブルスクリュー) |
| 給餌システム | 60 NXT 8mm スタンダードフィッダースタック (IC トレイと棒フィッダーにも適しています) |
| 視覚系 | フライカメラ×6 (適用される部品サイズ: 16mm×16mm) IC カメラ×1 (適用される部品サイズ:36mm×36mm) マークカメラ×2 |

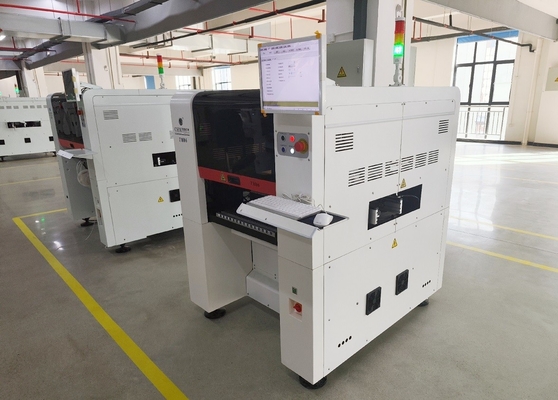

TM06のリアル写真

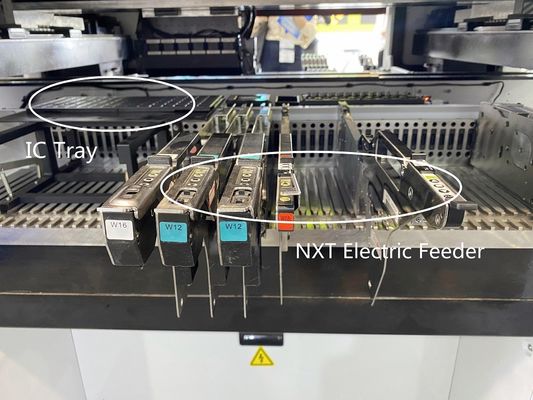

60 フィーダースロット (Fuji NXT電動フィーダーと作業,フィーダーは別々に購入, 8/12/16/24/32/44mm):

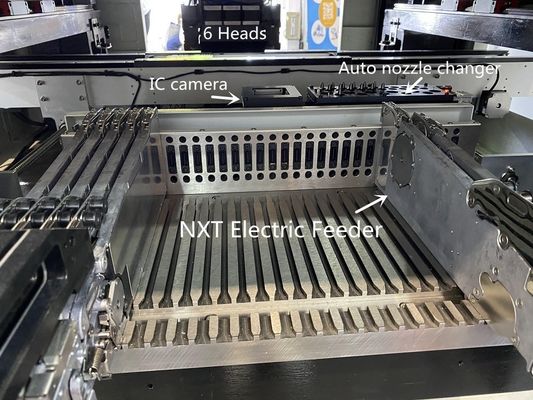

6つの頭 自動換孔装置 1つの高精度ICカメラ 2つのマークカメラ
普通の部品のための6つの飛行カメラ 3つの自動PCBコンベヤー
二重のY軸と二重のサーボモーターにより安定し,より高精度です
PCB サンプル:
(我々はまた,私たちの機械の部品のためのPCBを生産するために,私たちの独自の完全自動SMTラインを使用)
サービス&保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します 保証付きの工場直送です
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
私たちは1対1の販売後サービスを提供します.すべての機械は 100% 試験されて 運ばれる前に
