| Heads: | 6pcs(comes with Automatic nozzle change (19-hole nozzle library) | Max PCB size: | 350mm(L)x300mm(W) |
|---|---|---|---|
| Feeder: | Support 50pcs NXT Electric Feeder | Precision: | (xy)+30μm, CPK≥1.0 (X Y) |
| Dimension: | 890 (L) * 1450 (W) * 1500 (H) mm | Cameras: | 6pcs small cameras+1 big camera+2 mark cameras |
| Voltage: | AC220V (50Hz, single phase), 1.8kW | Components: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA, etc. (resistor/capacitor/diode/triode/LED/IC, etc.) |
| PCB Conveying: | 3-section-rail automatic conveying | Component Height: | max 12mm |
| Mounting Speed: | 27800cph (optimal) | Net weight: | 900kg |
| ハイライト: | 6頭部SMT機械縦のタイプ、自動ノズルの変更SMT機械、自動ノズルの変更SMT装置,Auto Nozzle Change SMT Machine,Auto Nozzle Change SMT Equipment |
||

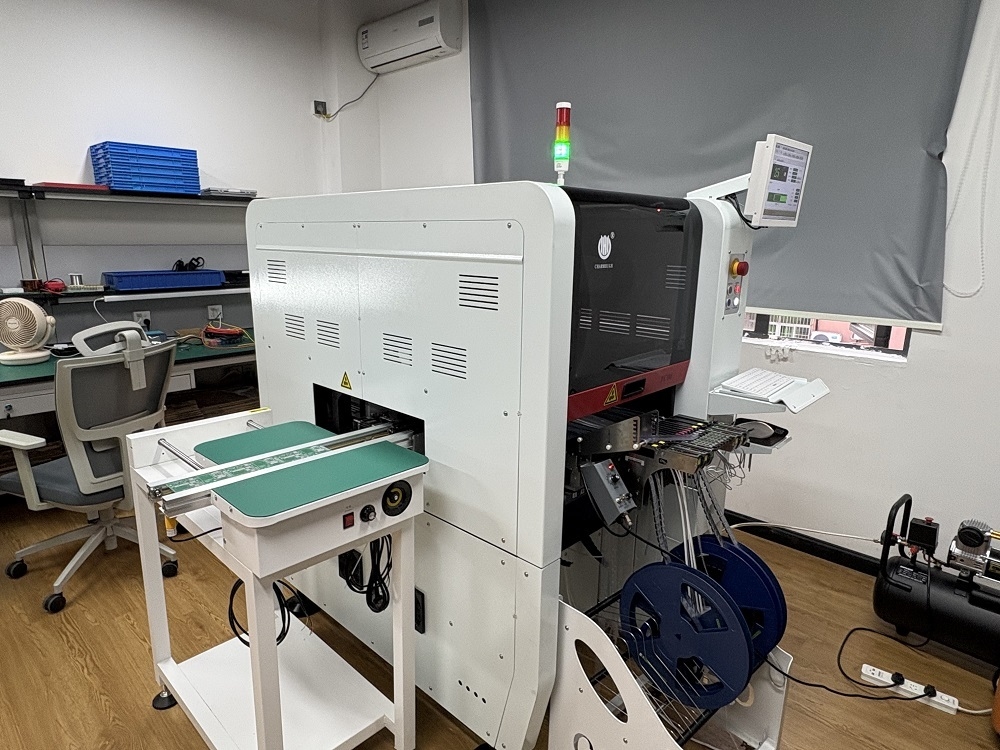

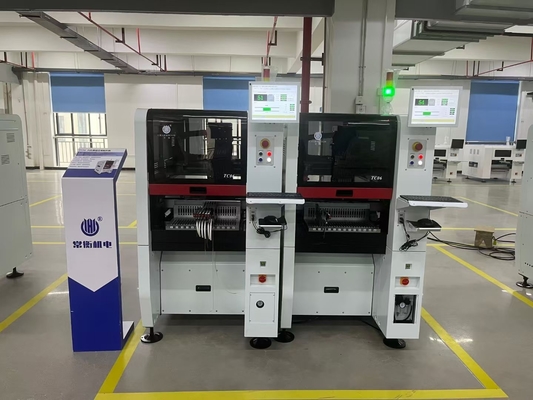

6ヘッド SMT ピックアンドプレースマシン Charmhigh TC06 一体型鋳鉄プラットフォーム
コンパクトで高精度なSMTソリューション、01005およびファインピッチコンポーネントに最適
初心者向け最高のピックアンドプレースマシン – Charmhigh TC06レビュー

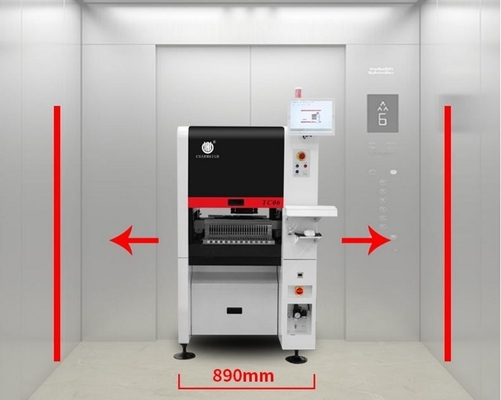

Charmhigh TC06 SMTピックアンドプレースマシンは、電子機器メーカー向けに、正確な配置、簡単な操作、手頃な価格で信頼性の高いPCBアセンブリを提供します。小型および中規模の電子機器工場に最適な、正確な複雑なPCBアセンブリを処理します。幅890mmで、ほとんどのエレベーターに適しています。
一体型鋳鉄プラットフォームを採用しており、非常に安定して動作します。そのため、最小コンポーネントは010015をサポートし、完璧な実装結果が得られます。理想的な速度は27800 CPHです。
Charmhigh TC06は、ファインコンポーネントと高効率でPCBを組み立てるために、信頼性の高いピックアンドプレースマシンを必要とする初心者および専門家に最適です。
TC06の主な特徴:
1. モデル番号: TC06
2. ブランド: Charmhigh
3. 主な構成: フルオートインライン + PCB自動搬送 + 6ヘッド 50フィーダー + (xy)+30μm, CPK>1.0 + X&Y軸はパナソニックサーボモーターで駆動 + 自動ノズルチェンジャー + 9台のカメラ + グランドスクリュー & リニアガイド + 熱補償 + 最適速度: 27800CPH
4. フィーダー: Fuji Electricフィーダー (別途購入)
5. PCBエリア: 350mm(L) * 300mm(W)
6. Windowsシステム搭載のコンピューター、キーボード、マウスが付属
7. コンポーネント: 01005/ 0201/ 0402 / 0603-5050/ ダイオード/ トライオード/ SOP/ QFP/ QFN/ BGA/ LED... 最大36*36mm IC
8. 寸法: 890 (L) * 1450 (W) * 1500 (H) mm、AC220V (50hz、単相); 正味重量: 900kg
9. リードタイム: 5～7営業日
10. 配送: 海上輸送 / 当社の工場から直接引き取り / 中国の倉庫に発送
11. 支払い方法: 電信送金 (T/T)
12. 梱包: 合板箱
Charmhigh TC06のパラメータ:
| 寸法 |
890mm(L)x1450mm(W)x1500mm(H)
|
| 重量 | 900kg |
| 電源 | AC220V (50Hz、単相)、3kW |
| 空気供給 | 0.5MPa ~0.7MPa |
| 真空発生 | 内蔵真空ポンプ |
| 実装ヘッド数 | 6 |
| 実装速度 | 27800cph (最適) |
| 実装精度 | (xy)+30μm, CPK≥1.0 |
| コンポーネントの高さ | ≤12mm |
|
コンポーネントの種類 & コンポーネント範囲 |
-抵抗器コンデンサ、円筒形ダイオード、アルミニウム -インチサイズ 01005～36*36mm、およびより大きなコンポーネントの実装 |
| PCBの厚さ | 0.6mm～3.5mm |
| PCBサイズ | 350mm(L)x300mm(W) |
| PCB搬送 | 3セクションレール自動搬送、PCBサポートデバイス |
| ノズル交換 | 自動ノズル交換 (19穴ノズルライブラリ) |
| 制御システム | 内蔵産業用コンピュータ (Windowsシステム) モニター、キーボード、マウスを装備 |
| 駆動システム |
X&Y軸は パナソニックサーボモーター で駆動 |
| 伝送システム | アースネジ + リニアガイド |
| 供給システム | 50 NXT 8mm標準フィーダースタック (ICトレイおよびスティックフィーダーにも適しています) |
| ビジョンシステム | フライカメラ x 6 (コンポーネントサイズ適用: 16mmx16mm); ICカメラ x 1 (コンポーネントサイズ適用: 36mmx36mm); マークカメラ x 2 |
Charmhigh YouTubeチャンネル: 詳細情報が必要な場合は、Eメールでお問い合わせください。最初にお返事いたします。
TC06の動作ビデオ、01005の実装: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12の連携: https://www.youtube.com/watch?v=x7ChkUV0HG4
各サイド25個のフィーダー、合計50個のテープフィーダーをサポート: (NXT電動フィーダー)
8/12/16/24/32/44/56mmフィーダー、振動フィーダー、ICトレイをサポート、別途購入。
自動ノズル交換: (19穴ライブラリ)

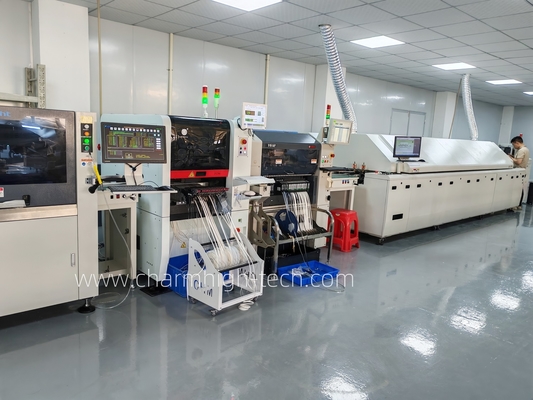

お客様からのフィードバック、スタートアップビジネスに最適:
部品リスト:
| アイテム | 数量 | アイテム | 数量 |
| TC06 ピックアンドプレースマシン | 1 | 潤滑油 | 1 |
| ノズル | 8 | フィルター | 4 |
| ツールボックス | 1 | クイックコネクタ | 1 |
| 保証書 | 1 | マウスパッド | 2 |
| ユーザーマニュアル | 1 | 電源ケーブル | 2 |
| テストレポート | 1 | キーボード | 1 |
| ブラシ | 1 | マウスパッド | 1 |
| ピンセット | 1 | LCD | 1 |
ご注意:
ピックアンドプレースマシンは、パッケージに含まれるすべてのアクセサリが付属する完全なセットです。フィーダーは別途購入する必要があり、10mm外径パイプ（フィーダー、ヘッドバキューム、PCBストッパーに空気を供給）を備えたコンプレッサーを準備し、マシンの背面にあるパイプを挿入する必要があります。
このマシンを自信を持って購入してください。ピックアンドプレースマシンをお楽しみください！
Charmhighを選ぶ理由
1. プロフェッショナルな設計と省スペース。
2. ユーザーフレンドリーな操作、専門のSMTエンジニアは不要、エントリーレベルのデバイス
3. 1台のマシン - 統合操作、追加のポンプやPC、またはその他のサポート施設は不要。
4. コスト効率が高く、プロフェッショナルなフルオートSMT生産ラインを所有するための費用を削減。
5. マシンの交換が非常に便利で、自分で簡単に修理できます。
6. ドアツードアサービスによる国際エクスプレス、6～8営業日での配送。
7. 特に研究開発室向けで、独自の設計と特許を保護するため。
8. 1台のマシンは5人の半田付けスタッフに相当し、手作業よりもはるかに効率的で、管理が容易で、コストを削減できます。少量生産に最適です。
9. Charmhighは工場供給であり、すべてのマシン部品は自社で研究および製造されています。アフターサービスのスペアパーツは決して停止しません。
10. Charmhighは、2011年に最初のp&pがリリースされて以来、SMTピックアンドプレースマシンの専門メーカーです。すべてのソフトウェアは自社で研究されており、優れたアフターサービスを提供しています。
サービスと保証:
完全なマシンには、購入時から1年間の保証期間と生涯サービスがあります。
当社は常にマシンのスペアパーツを提供し、工場から直接供給し、保証付きです。
オンラインQ&Aおよびトラブルシューティングサポート、技術アドバイスサービスを提供しています。
1対1のアフターサービスを提供しています。各マシンは、出荷前に100％十分にテストされています。
技術サポート:
