商品の詳細:
|
| PCB max Clamping area: | 400mm(L)×350mm(W) | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
|---|---|---|---|
| Operation system: | Windows (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
| Component height: | 12mm | Mounting speed: | 6000CPH |
| Net weight: | 310kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
| ハイライト: | デスクトップSMTの一突きの場所機械,50の送り装置SMTは場所機械を選ぶ,0201 SMTの一突きおよび場所機械 |
||

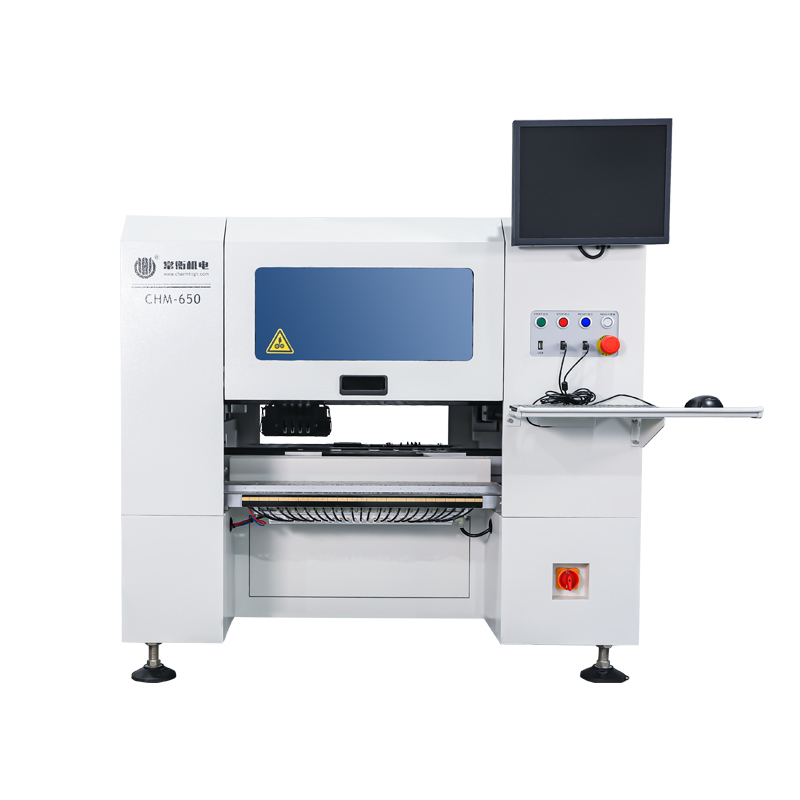

4ヘッド 50フィーダー テーブルトップ CHM-650 SMT ピックアンドプレースマシン
高精度少量生産向け、0201量産に最適
自動ノズル交換、ユニバーサルYamaha フィーダーに対応
モデル: CHM-650
*自動ノズルチェンジャー付き4つの配置ヘッド
*50個のYamaha空気圧および電気フィーダーをサポート
*高精度、0201対応の高構成
*コンピューター（モニター、キーボード、USBマウス）付属
*強力な機械構造、3セクションPCB自動搬送、省スペース
YouTubeの動作ビデオ:
CHM-650による0201 0402 TQFP 128ピンの実装:
https://youtu.be/PdjjR7lc56Q
CHM-650による混合実装:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
ブルガリアのお客様からのCHM-650の動作ビデオ:
https://www.youtube.com/watch?v=50mu2rlPrrc
工場でのCHM-650 4ヘッドピックアンドプレースロボットの実写:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650の仕様 | |
| 寸法 | 1280mm(L)x1190mm(W)x1050mm(H) |
| 重量 | 310kg |
| 電源 供給 | AC220V (50Hz、1相)、2.1kW |
| 空気供給 | 0.5MPa ~ 0.7MPa |
| 真空生成 | 真空発生器 |

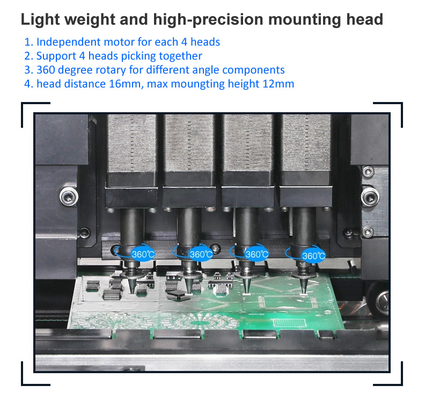

| 実装ヘッド | 4ヘッド |
| 実装速度 | 9000cph（最適） |
| 実装精度 | (XY) ±0.05mm; CPK≥1.0 |
| 制御精度 | 5μm |
| 部品高さ | 12mm |
| 部品タイプ |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGAなど (抵抗/コンデンサ/ダイオード/トランジスタ/LED/ICなど) |
| PCB厚さ | 0.6mm~3.5mm |
| PCBサイズ | 400mm(L)x350mm(W) |

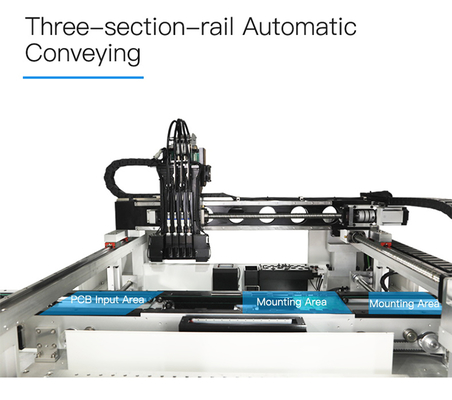

| PCB搬送 | 3セクションレール自動搬送 |
| ノズル交換 | 自動ノズル交換（19穴ノズルライブラリ） |
| 制御システム |
内蔵産業用コンピューター（Windowsシステム） モニター、キーボード、マウスを装備 |
| 駆動システム | X&Y軸はサーボモーターで駆動; フレキシブルなS字カーブの加速と減速を採用 |
| 伝送システム | ボールねじ+リニアガイド |
| 供給システム |
50個のYamaha 8mm標準空気圧/電気フィーダースロット （ICトレイおよびスティックフィーダーにも適しています） |
| ビジョンシステム |

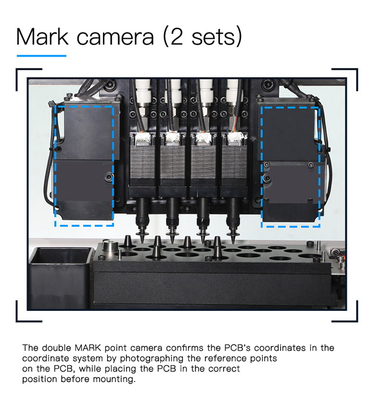

スナップショットカメラx4（部品サイズ適用: 16mmx16mm); ICカメラx1（部品サイズ適用: 36mmx36mm); マークカメラx2 |
簡単なファイルプログラミング:
ハイライト:
1. 自動ノズル交換、手動でノズルを交換する必要がなく、非常に便利です！
2. 強力なビジョンカメラシステム、高精度、IC配置がより正確で、最小部品0201:
3. 高構成、長寿命、Charmhighは強力な機械構造を提供します。
ユニバーサル標準Yamahaフィーダーとの連携:
オプション:
1. 8mm/ 12mm /16mm /24mm /32mm /44mm電気フィーダー
2. 8x4mm / 12mm/ 16mm / 24mm /32mm / 44mm空気圧フィーダー
3. 振動フィーダー
サービスと保証:
完全なマシンには、購入日から1年間の保証期間と生涯サービスが付いています。
常にマシンのスペアパーツを提供し、工場から直接供給し、保証付きです。
オンラインQ&Aとトラブルシューティングサポート、技術アドバイスサービスを提供しています。
1対1のアフターサービスを提供しています。各マシンは出荷前に100％テスト済みです。
