商品の詳細:
|
| Heads: | 4-head | Max PCB size: | 450mm*300mm |
|---|---|---|---|
| Feeder: | Support 50pcs YAMAHA CL Feeder/Electric Feeder | Precision: | (XY) ±0.05mm; CPK≥1.0 |
| Dimension: | 1280(L)*1190(W)*1050(H) mm | Cameras: | 6pcs small camerea+1 big camera+2 mark camera |
| Motor: | Panasonic servo motor | Components: | 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED |
| Net weight: | 310kg | Auto change nozzle: | Yes, with nozzle library 19-hole |
| ハイライト: | Charmhigh SMTの一突きおよび場所機械,4頭部SMTの一突きおよび場所機械,Charmhighのsmtはmounterを欠く |
||

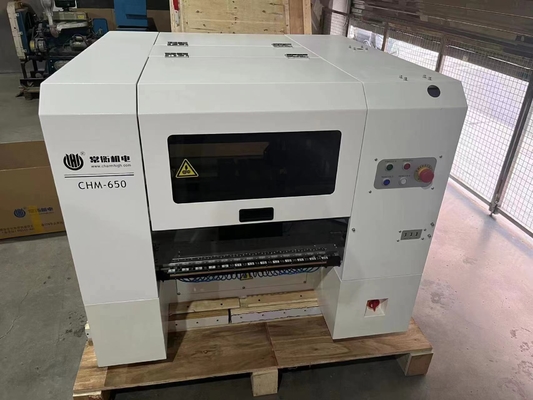

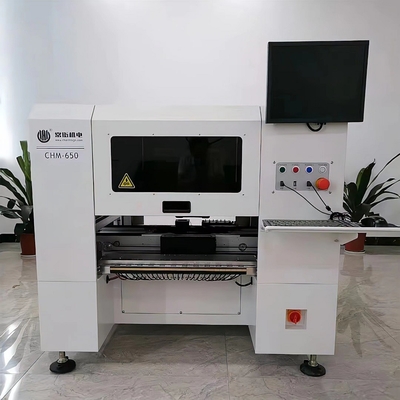

Charmhigh CHM-650 先進的なSMTピックアンドプレースマシン 4頭 50フィッダー
CHM-650 メイン特徴:
1モデル番号:CHM-650
2ブランド:チャームハイ
3主な構成: デスクトップタイプ + PCB自動配送 + 4 ヘッド 50 フィッダー + パナソニック サーボモーター + オートノズル交換機 + ボールスクリュー + 線形ガイドレール + 7 カメラ + 更新されたスマートソフトウェア
4. フィッダー: 2 つのオプション: ヤマハの電気フィッダー / 氣動フィッダー (フィッダは別々に購入)
5最大PCB面積: 400*350mm; 最大部品高さ: 12mm
6コンピュータとキーボードとマウスとWindowsシステム
7構成要素:0201,0402-5050,SOP,QFN,TQFP,BGA...など
8寸法: 1280 (L) * 1190 (W) * 1050 (H) mm,AC220V (50/60Hz)
9配送時間: 3-5 営業日
10配送: 列車で / 空で / 海で / 私たちの工場から直接ピックアップ / 中国倉庫に送信
11支払方法:銀行口座の送金 (T/T)
12梱包:プレイウッドの箱
YouTubeでの作業ビデオ:
CHM-650 固定 0201 0402 TQFP 128ピン:
https://youtu.be/PdjjR7lc56Q
CHM-650 ミックス・マウント
動画は,この動画の動画で公開されています.
ブルガリアのお客様からのCHM-650 作業映像:
動画の動画をご覧下さい
CHM-650 4頭のピーク・アンド・プレイス・ロボットの実撮り
動画の動画は,
| CHM-650 仕様 | |

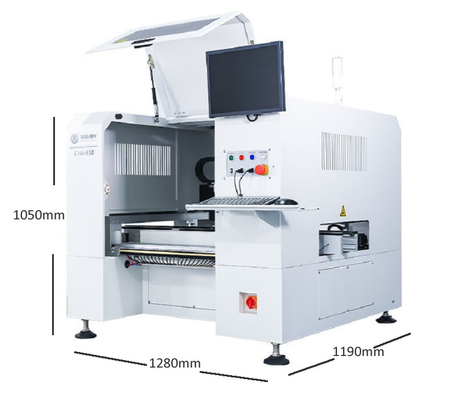

| サイズ | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| 体重 | 310kg |
| パワー供給 | AC220V (50Hz,1相) 2.1kW |
| 空気供給 | 0.5MPa ~ 0.7MPa |
| バキューム生成 | バキュム発電機 |
| マウント頭 | 4 頭 |
| マウント速度 | 9000cph (最適) |
| 固定 の 精度 が 増える | (XY) ±0.05mmCPK≥1.0 |
| 制御精度 | 5μm |
| 部品の高さ | 12mm |
| 部品タイプ |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGAなど (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 400mm ((L) x350mm ((W) |
| PCB 輸送 | 3段列車自動輸送 |
| ノズルの変更 | オートマチックなノズルの交換 (19穴のノズルのライブラリ) |
| 制御システム |
内蔵工業用コンピュータ (Windowsシステム) モニター,キーボード,マウス |
| ドライブシステム | X&Y軸はサーボモーターで駆動され,柔軟なS曲線加速と減速を採用 |
| トランスミッションシステム | ボールスクリュー + 線形ガイド |
| 給餌システム |
50 ヤマハ 8mm 標準型 電気用 氣動式 給餌 スロット (IC トレイと棒フィッダーにも適しています) |
| 視覚系 |
スナップショットカメラx4 (部品サイズ適用:16mm×16mmについて) IC camerax1 (部品のサイズ適用:36mm×36mmについて) カメラx2マーク |
特徴CHM-650 SMT マウントマシン
100% 本物の写真
各側25pcsフィッダー,合計50pcsテープフィッダーサポート: (ヤマハの電気フィッダー+空気両方が適しています)
8/12/16/24/32/44mmフィッダー,スティックフィッダー,ICトレイをサポート,これらのパーツは別々に購入する必要があります.

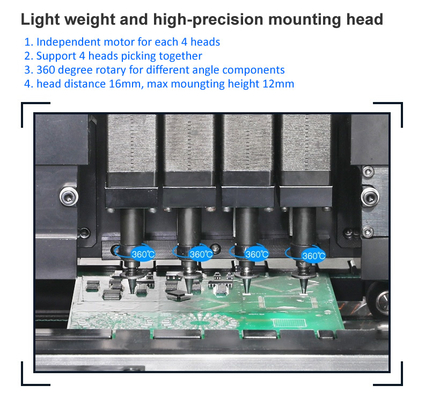

サムソングのノズルで4つの頭:
注意してください:
ピック・アンド・プレイス・マシンは,パッケージに含まれるすべてのアクセサリーを備えています.
10mm 外径のパイプを備えた圧縮機を用意する必要があります (給水器の空気供給,ANC,PCBストップ...)
パイプを機械の裏側に挿入する.
このマシンを自信を持って購入してください.
サービスと保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します 工場の信頼性の高い直接供給です
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
販売後1対1のサービスを提供します. 各マシンは出荷前に100%テストされています.
