商品の詳細:
|
| PCB max Clamping area: | 400mm(L)×300mm(W) | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
|---|---|---|---|
| Operation system: | Windows (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
| Component height: | 12mm | Mounting speed: | 6000 cph (ideal) |
| Net weight: | 190kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
| ハイライト: | 12mm PCBの構成の取付け機械,6000cph PCBの構成の取付け機械,SMT PCBの土台機械 |
||

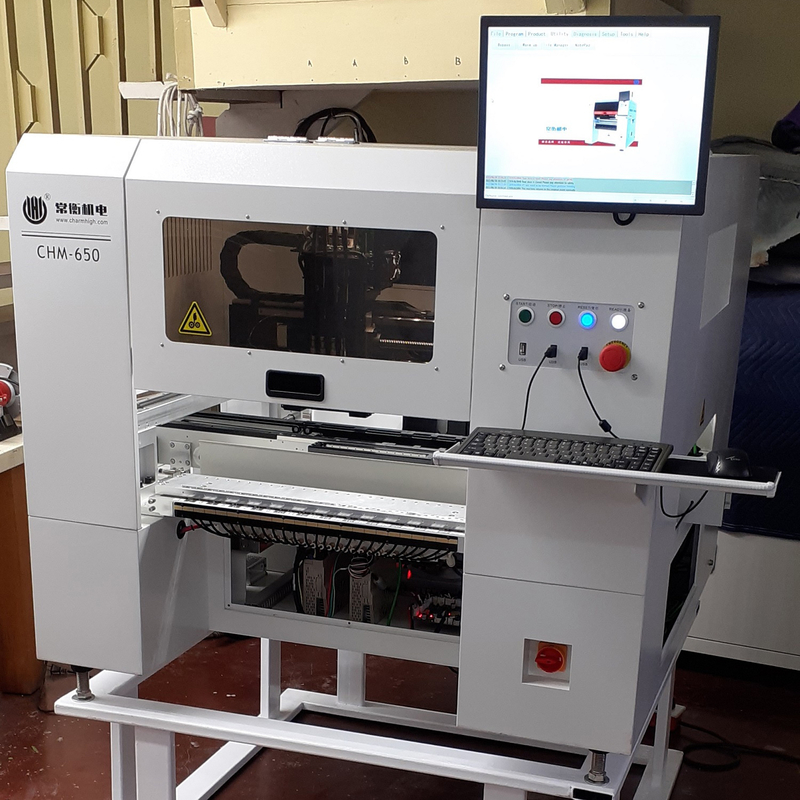

完璧で経済的な4頭 50 給餌器PCB部品配置機械 220V
CHM-650 SMT ピックアンドプレイス マシン,精密なSMT 小批量生産に適しています
オートマチックなノズルの変更手動で換える必要がないユニバーサル・フィッダー Yamaha
YouTubeでの作業ビデオ:
CHM-650 固定 0201 0402 TQFP 128ピン:
https://youtu.be/PdjjR7lc56Q
CHM-650 ミックス・マウント
動画は,この動画の動画で公開されています.
ブルガリアのお客様からのCHM-650 作業映像:
動画の動画をご覧下さい
CHM-650 4頭のピーク・アンド・プレイス・ロボットの実撮り
動画の動画は,
| CHM-650 仕様 | |
| サイズ | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| 体重 | 310kg |
| パワー供給 | AC220V (50Hz,1相) 2.1kW |
| 空気供給 | 0.5MPa ~ 0.7MPa |
| バキューム生成 | バキュム発電機 |
| マウント頭 | 4 頭 |
| マウント速度 | 9000cph (最適) |
| 固定 の 精度 が 増える | (XY) ±0.05mmCPK≥1.0 |
| 制御精度 | 5μm |
| 部品の高さ | 12mm |
| 部品タイプ |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGAなど (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 400mm ((L) x350mm ((W) |
| PCB 輸送 | 3段列車自動輸送 |
| ノズルの変更 | オートマチックなノズルの交換(19穴のノズルのライブラリ) |
| 制御システム |
内蔵工業用コンピュータ (Windowsシステム) モニター,キーボード,マウス |
| ドライブシステム | X&Y軸はサーボモーターで駆動され,柔軟なS曲線加速と減速を採用 |
| トランスミッションシステム | ボールスクリュー + 線形ガイド |

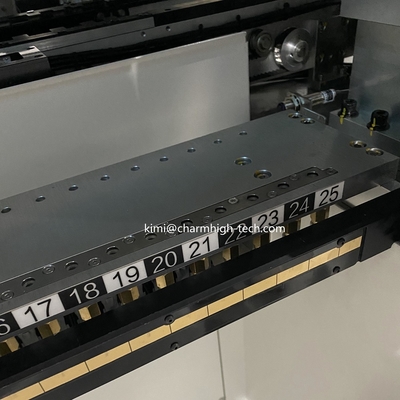

| 給餌システム |
50 ヤマハ 8mm 標準型 電気用 氣動式 給餌 スロット (IC トレイと棒フィッダーにも適しています) |
| 視覚系 |
スナップショットカメラx4 (部品サイズ適用:16mm×16mmについて) IC camerax1 (部品のサイズ適用:36mm×36mmについて) カメラx2マーク |
CHM-650 小型&高精度SMTピック&プレイスマシン 0201量産をサポート:
ハイライト:
1. 自動噴嘴交換,あなたは手動で噴嘴を変更する必要はありません,非常に便利です!
2強力なビジョンカメラシステム,より正確な更新カメラ,より正確なICプレイスキャド,そして最小部品0201.
3高性能な構成でスマートなソフトウェアで 寿命が長く 機械的な部品が強くなります
ユニバーサルスタンダードヤマハフィッダー (別途購入):
オプション:
18mm/ 12mm/ 16mm/ 24mm/ 32mm/ 44mm 電動フィッダー
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm パンエマティックフィッダー
3振動フィッダー
顧客からのフィードバック:
チャームハイ チーネスのトップブランド
サービスと保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します 保証付きの工場直送です
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
私たちは1対1の販売後サービスを提供します.すべての機械は 100% 試験されて 運ばれる前に
