商品の詳細:
|
| 最高PCBのサイズ: | 350mm ((L) x270mm ((W) (スタンダード) | 給餌器: | 50pcs Yamahaの送り装置（空気及び電気送り装置） |
|---|---|---|---|
| 操作システム: | Windows （PCおよびキーボードのマウスと来る） | 基準口径測定: | 自動車は印ポイントに目盛りを付ける |
| 部品の高さ: | 最高の12mm | 設置速度: | 11500CPH (最適) IPC9850:8850CPH |
| 純重量: | 200kg/310kg | ノズル: | 13pcsのノズルライブラリを持つ自動ノズル交換器 |
| サイズ: | 1050mm ((L) x1050mm ((W) x885mm/ 1360mm ((H) | 正確さの取付け: | (XY) ±0.06mm CPK≥1.0 |
| ハイライト: | BGA SMD ピック・アンド・プレイス・マシン,0201 SMD ピック・アンド・プレイス・マシン,QFN SMD ピック・アンド・プレイス・マシン |
||
小規模・中規模の経済的なPCB組立のためのSMD生産ライン 完全自動SMTピック・アンド・プレイスマシン CHM-551のチャームハイ,CPK≥1.0
高精度4頭 チャームハイCHM551 PCBピック&プレイスマシン 0201,QFN,BGA
自動 SMT ピック・アンド・プレイス・マシン,安定性の高い小批量生産に非常に良い
紹介:
Charmhigh CHM-551は4頭の高速で高精度で汎用的な自動SMTピック&プレイスマシンで 高級な構成メカニズムと優れた性能価格も手頃です.R&Dの試料化やSMTの中小規模生産に使用され,投資コストを迅速に回収することができる. 小批量でも大量でも生産している場合でも,最高の選択です.より高いレベルのピックアンドプレースマシンが必要な場合は,Charmhigh CHM-551は最高のマシンです.
CHM-551 カタログダウンロード:CHM-551 - カタログ.pdf

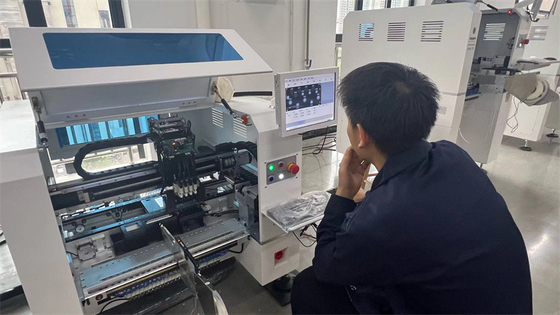

CHM-551 顧客からの作業映像:
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
CHM-551 マウント 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
ハイライト:
1CPKテストをサポートするCPK≥1.00201 完璧

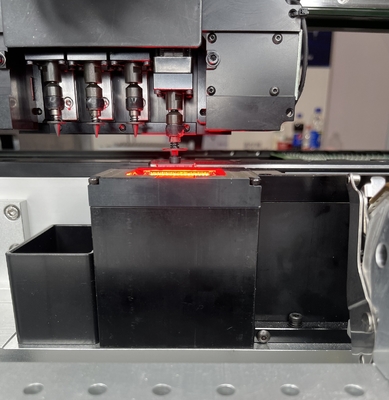

強力なビジョンカメラシステム,より正確な更新カメラ,より正確なICプレイスキャド,そして最小部品0201.
2自動ノズルの交換 (13セットノズルのライブラリ)
オートマチックなノズルを交換します 手動でノズルを交換する必要はありません とても便利です
3熱補償
4自動PCB輸送
小規模なSMT生産ラインを建設し 手が自由になる!
5最適速度:11500CPH; IPC9850:8850CPH
この速度で,あなたは中量の作業を行うことができます 優れた安定性,毎日15時間働く
6S についてマート・ソフトウェア,AIサポート
プログラムが速く 操作が簡単 スタート時間は1時間
| CHM-551 仕様 | |
| サイズ | 1050mm ((L) x1050mm ((W) x 885mm ((H) / ベース: 1360mm |
| 体重 | 200kg / ベース: 310kg |
| 電源 | AC220V (50Hz,単相) 1.5kw |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | バキュームポンプ |
| マウントヘッド数 | 4頭 |
| マウント速度 | 11500CPH (最適)IPC9850: 8850cph |
| 固定 の 精度 が 増える | (XY) ±0.06mm CPK≥1.0 |
| 部品の高さ | 12mm |
| 部品タイプ | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGAなど (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 350mm ((L) x270mm ((W) (スタンダード) 600mm ((L) x350mm ((W) (オプション) |
| ノズルの変更 | オートマティックなノズルの交換 (13穴のノズルのライブラリ) |
| 制御システム | 内蔵工業用コンピュータ (Windows) モニター,キーボード,マウス |
| ドライブシステム |
X&Y軸,サーボモーターで駆動される. 柔軟なS曲線加速と減速を採用する |
| トランスミッションシステム | ボールスクリュー + 線形ガイド |
| 給餌システム | 50 ヤマハ 8mm 標準型 パンネマティック/電動 フィッダー スタック (IC トレイと棒フィッダーにも適しています) |
| 視覚系 | スナップショットカメラx4 (適用される部品サイズ: 14mm×14mm) IC camerax1 (部品のサイズ適用:25mm×25mmについて) カメラx2マーク |

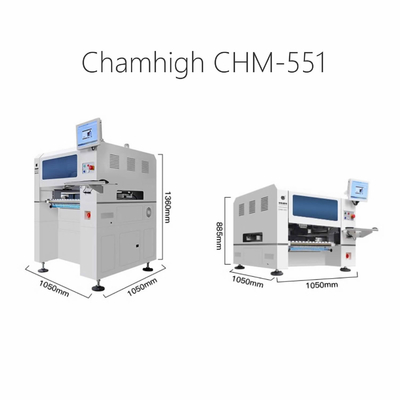

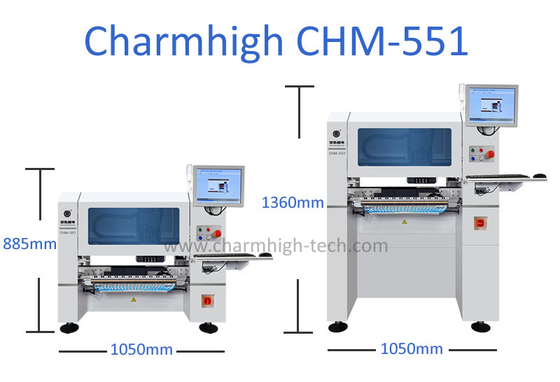

CHM-551には2種類あります 1つはデスクトップ版 もう"つは垂直版です どちらかを選択できます
注: 基地は出荷前に工場に設置する必要があります!
固い機械で 美しい外見:
ユニバーサルスタンダードヤマハフィッダー (別途購入):
給餌システム: Yamaha の電気/気圧給餌装置を使用し,経済的で安定しています.
振動フィッダー (棒フィッダー): 管状の部品の供給をサポートする.
オプション:
18mm/ 12mm/ 16mm/ 24mm/ 32mm/ 44mm 電動フィッダー
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm パンネマティックCLフィッダー
3振動フィッダー
CHM-551 部品リスト
| ポイント | 量 | ポイント | 量 |
| ピック・アンド・プレイス・マシン | 1 | ピンチザー | 1 |
| ノズル | 8 | 内部の六角スプラナー | 1 |
| 道具箱 | 1 | 潤滑油 | 1 |
| 保証カード | 1 | フィルター | 4 |
| ユーザーマニュアル | 1 | スピードコネクタ | 1 |
| 試験報告 | 1 | マウスパッド | 1 |
| ブラシ | 1 | 電源ケーブル | 1 |
CHM-551CPK≥1.0CPK検出とは?
CPKはプロセス能力指数で 生産におけるピーク・アンド・プレース・マシンの一貫性と精度を測るものですCPKが高くなったら 部品を正確に必要とする場所に配置するのに 機械が上手くいくということです組み立て過程でより多くのエラーがある可能性がありますわかったtは,製造中に機械の品質がどれくらい安定しているかを示します.
1 ≤ CPK < 133: 普通
CPK ≥ 133素晴らしい
概要:CPK は,ピク・アンド・プレイス 機械 が 生産 中 に どの よう に 一貫 し て 精度 を 発揮 する か を 測る もの です.本質 的 に は,製造 期間 中 に 機械 の 品質 が どの よう に 安定 し て いる か を 教えて くれる もの です.
チャームハイCHM-551 高い顧客からのフィードバック:
魅力的なSMT 工場供給 プロフェッショナルメーカー 迅速な配達
チャームハイ チーネスのトップブランド
チャームハイの新産業公園 工場,研究・製造公園
注意してください:
ピック・アンド・プレイス・マシンはパッケージに含まれるすべてのアクセサリーで セットが完成しました 機械は使用に準備されています!
外部用空気圧縮機 (給水器の空気供給,ヘッド真空,PCBサポート,自動ノズルの交換ライブラリ...).
この機械を自信を持って購入してください.
拾って置く機械で楽しんで!
サービスと保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します 保証付きの工場直送です
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
私たちは1対1の販売後サービスを提供します.すべての機械は 100% 試験されて 運ばれる前に
