商品の詳細:
|
| 最高PCBのサイズ: | 350mm （L） x270mm （W） （標準）;600mm （L） x350mm （（任意） W） | 給餌器: | 50pcs Yamahaの送り装置（空気及び電気送り装置） |
|---|---|---|---|
| 操作システム: | Windows （PCおよびキーボードのマウスと来る） | 基準口径測定: | 自動車は印ポイントに目盛りを付ける |
| 部品の高さ: | 12mm | 設置速度: | 11500CPH (最適) IPC9850:8850CPH |
| 純重量: | 260kg/310kg | ノズル: | 13pcsのノズルライブラリを持つ自動ノズル交換器 |
| サイズ: | 1050mm ((L) x1050mm ((W) x1360/885mm ((H) | 正確さの取付け: | (XY) ±0.05mm CPK≥1.0 |
| ハイライト: | CPK≥1.0 ピック・アンド・プレイス・マシン,4 頭 ピック アンド プレイス マシン,小型ピックアンドプレイスマシン |
||

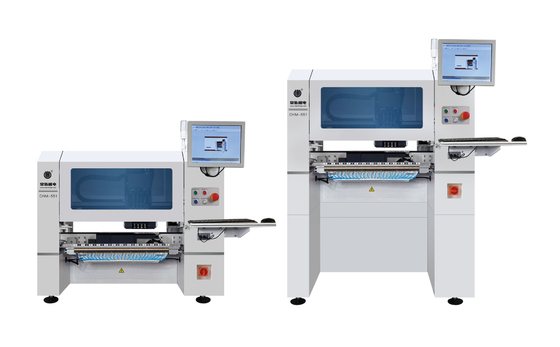

天才CHM-5514つの頭 SMT ピックと位置マシン
超高精度で 高配置で 操作が簡単で 部屋が節約できます
高精度プロトタイプと 安定性のある小批量生産に とても良いです
記述:
この4頭のCHM-551は 電子機器の製造における 精度と使いやすさを目的として設計され 速度があまり高くなく 実際の速度は 8850 CPHです厳格なCPK試験に合格した.
コンパクトなデザインで プロトタイプや 中小規模生産に最適です
市場で最も先進的な小型マウンターです
CHM-551 SMT ピック・アンド・プレイス・マシン (オートノズル交換付き)SMT組成のための経済的なソリューションです
CHM-551 作業ビデオ Youtube:
動画を視聴する
Chm-551を荷造して 南アフリカへ送る準備が整いました
https://www.youtube.com/watch?v=KBGGZVmYOzY
CHM-551 カタログダウンロード:チャームハイCHM-551
機械の特徴
1.サポート CPK テスト
2自動ノズルの交換 (13セットノズルのライブラリ)
3.熱補償
4自動輸送
5最適速度:11500CPH IPC9850:8850CPH
6. ......
機械の詳細については,当社のアカウントマネージャーに相談してください
CHM-551 部品リスト
| ポイント | 量 | ポイント | 量 |
| ピック・アンド・プレイス・マシン | 1 | ピンチザー | 1 |
| ノズル | 8 | 内部の六角スプラナー | 1 |
| 道具箱 | 1 | 潤滑油 | 1 |
| 保証カード | 1 | フィルター | 4 |
| ユーザーマニュアル | 1 | スピードコネクタ | 1 |
| 試験報告 | 1 | マウスパッド | 1 |
| ブラシ | 1 | 電源ケーブル | 1 |
| CHM-551 仕様 | |
| サイズ | 1050mm(L) x1050mm(W) x 1360mm(H) / 885mm |
| 体重 | 260kgと310kg |
| 電源 | AC220V (50Hz,単相) 1.5kw |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | バキュームポンプ |
| マウントヘッド数 | 4頭 |
| マウント速度 | 11500CPH (最適)IPC9850: 8850cph |
| 固定 の 精度 が 増える | (XY) ±0.05mmCPK≥1.0 |
| 部品の高さ | 12mm |
| 部品タイプ | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGAなど (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 350mm ((L) x270mm ((W) (スタンダード) 600mm ((L) x350mm ((W) (オプション) |

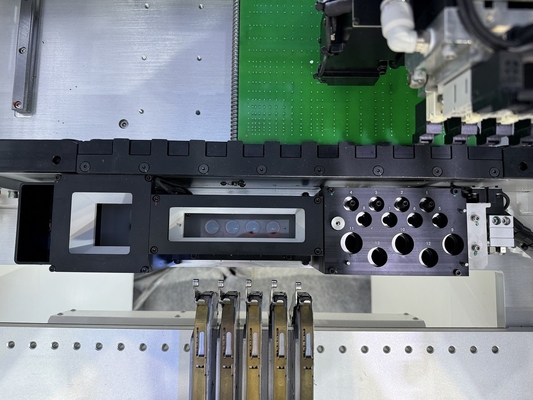

| ノズルの変更 | オートマチックなノズルの交換(13穴のノズルのライブラリ) |
| 制御システム | 組み込み産業用コンピュータ (Windows 7) モニター,キーボード,マウス |
| ドライブシステム |
X&Y軸,サーボモーターで駆動される. 柔軟なS曲線加速と減速を採用する |

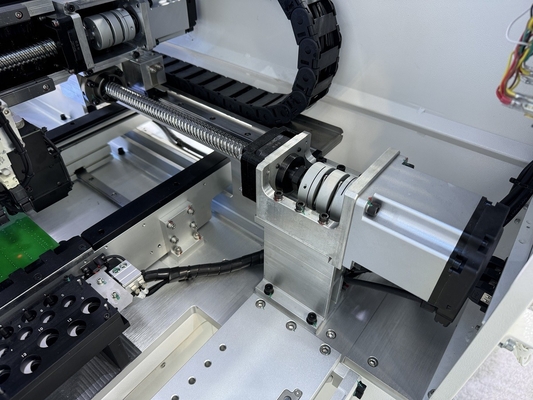

| トランスミッションシステム | ボールスクリュー + 線形ガイド |
| 給餌システム | 50 ヤマハ 8mm 標準型 パンネマティック/電動 フィッダー スタック (IC トレイと棒フィッダーにも適しています) |
| 視覚系 | スナップショットカメラx4 (適用される部品サイズ: 14mm×14mm) IC camerax1 (適用される部品サイズ: 25mm×25mm) カメラx2マーク |
ハイライト:
1. 自動噴嘴交換,あなたは手動で噴嘴を変更する必要はありません,非常に便利です!
2強力なビジョンカメラシステム,より正確な更新カメラ,より正確なICプレイスキャド,そして最小部品0201.
3自動コンベアで小さなSMT生産ラインを建設して 手が自由になる!
4高性能な構成でスマートなソフトウェアで 寿命が長く 強力な機械部品を備えています
主要な特徴:
4つのヘッド,50のフィッダースタック,サーボモーター,PCB自動輸送機,ボールスクリュー,
熱補償 19穴の自動噴嘴交換 0201 CPK試験合格...
完璧な結果でICをマウントする 最大サポート 25x25mmサイズIC,小さなピッチ 完璧なマウント

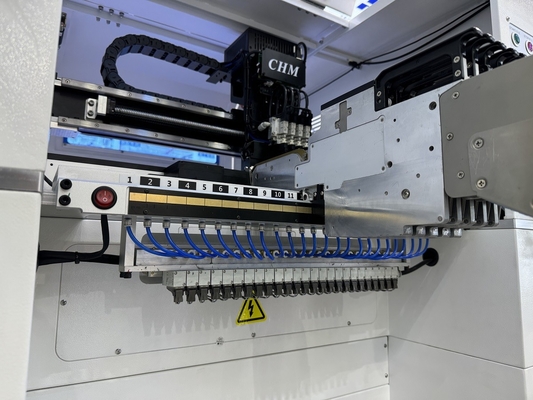

片側には25個のフィッダースロットがあり 両側には50個あります
Yamahaのサポートフィッダー (電動フィッダーと気圧フィッダーの両方)
中国で最高の4頭のモデルです
チャームハイ チーネスのトップブランド
SMT生産ラインを推奨します:
ライン1:
3040 溶接パスタプリンター CHM-551 SMD ピックアンドプレイスロボット T961 リフローオーブン
ライン2
注意してください:
ピック・アンド・プレイス・マシンはパッケージに含まれるすべてのアクセサリーで セットが完成しました 機械は使用に準備されています!
必要なのは外部空気圧縮機 (空気給水器の空気を供給する) です
この機械を自信を持って購入してください.
拾って置く機械で楽しんで!
