商品の詳細:
|
| Heads: | 10 heads (with 37pcs nozzle auto-change position) | PCB size: | 600mm(L)×400mm(W) (standard); 1200mm(L)×400mm(W) (optional) |
|---|---|---|---|
| Mounting speed: | 42000cph (optimal) | 給餌器: | サポート 100pcs NXT電動フィッダー |
| Component: | 01005, 0201,0402,-5050, SOP, QFN,BGA... | Maximum component height: | 12mm |
| Camera: | IC camera: 1pcs (36X36mm); Flying camera: 10pcs (16X16mm); MARK camera: 2pcs | PCB delivery: | 3 pieces auto delivery with rails, width can be adjusted by software |
| Dimension: | 1600 (L) * 1688 (W) * 1560 (H) mm | 電源: | AC380V (50Hz,三相) 4.5kw |
| Feeder type: | Fuji NXT electric feeder | Mounting Accuracy: | (XY)±0.035mm; CPK≥1.0 |
| PCB thickness: | 0.6-3.5mm | Gross weight: | 2256kg |
| Package size: | 172X180X179 cm | ||
| ハイライト: | SMDPCB製造機械,高速PCB製造機械,電子製品製造PCB製造機械 |
||

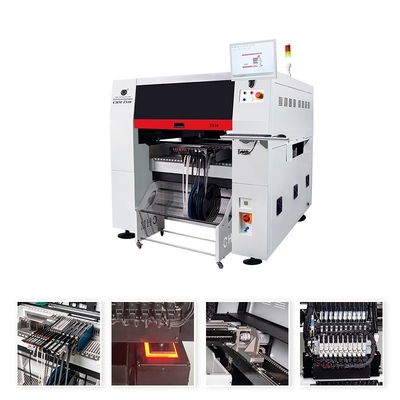

高度なTS10高速SMT 100フィッダースロットを持つ完全自動ピック&プレイスマシン
大型SMT生産ライン,PCB組立ライン,PCBA製造01005 はサポートされていますCPK≥1.0
紹介
TS10 高精度で高速な10頭の汎用ピック・アンド・プレイスマシン
1最適速度:42000CPH(我々の会社の最高の条件の下で)
2. 設置精度: ((xy) +0.03mmCPK>1.0
3部品 設置範囲: インチサイズ01005- 36mm×36mmより大きい部品
4選択可能:ブルーライトスキャニング,レンズ設置,長さ1.2mのPCB設置生産
TS10のカタログをダウンロードするにはここをクリックしてください: TS10 - カタログ.pdf
チャームハイ TS10の仕様:
| サイズ | 1600mm ((L) ×1688mm ((W) ×1560mm ((H) |
| 体重 | 1930kg |
| 電源 | AC380V (50Hz,3相) 4.5kW |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | 内蔵式真空ポンプ |
| マウントヘッド数 | 10頭 |
| マウント速度 | 43000cph (最適) |
| 固定 の 精度 が 増える | (XY) ±0.03mmCPK≥1.0 |
| 部品の高さ | ≤12mm |
| 部品タイプ | 01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGAなど (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| 部品範囲 | インチサイズ0201から36mm*36mm,より大きな部品のマウント. |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 600mm ((L) × 400mm ((W) (標準) 1200mm ((L) × 400mm ((W) (オプション) |
| PCB 輸送 | 3段レール自動輸送,PCBサポート |
| ノズルの変更 | オートマチックなノズルの交換(37穴のノズルのライブラリ) |
| 制御システム | 組み込み産業用コンピュータ (Windows 7) モニター,キーボード,マウス |
| ドライブシステム | X&Y軸で動いているパナソニック A6 サーボモーター (Y軸でダブルモーター)柔軟なS曲線加速と減速を採用 |
| トランスミッションシステム | X&Y軸はTHKの地面ボールスクロールとTHKの静かな線形ガイドを採用(Y軸にダブルスクリュー) |
| 給餌システム | 100 NXT8mm 標準フィッダースタック (IC トレイと棒フィッダーにも適しています) |
| 視覚系 | フライカメラ×10 (適用される部品サイズ: 16mm×16mm) IC カメラ×1 (適用される部品サイズ:36mm×36mm) 画像を縫う機能があります マークカメラ×2 |
ハイライト:
1CPKの検出をサポートするミニコンポーネント01005
2Y軸はツインサーボモーター制御システム
3自動熱補償調整システム
4組み込み真空ポンプ + 電磁弁構造
5.オートマチックなノズルの交換(37セットのノズルのライブラリ)
6. PCB サポート 装置
72つのマークカメラ,大きなPCBのために良い
8...
機械の詳細については,当社のアカウントマネージャーに相談してください
TS10のハイライト
1/Y軸は双子サーボ制御システムを採用
Y軸はパナソニック A6 双子サーボモーター,THK グラウンドスクリュー,静かな線形ガイドを採用
2/CPK検出をサポートする
プロセスの能力が安定し保証されるようにする
3/大型部品の識別(簡単に拾い,識別し,正確にマウント) LCDカメラ認識領域を超えると,セグメント認識がサポートされ,完全なデバイス画像が自動的に形成されます.
4/ANC (オートマティック・ノズルチェンジャー)
自動噴嘴配送と自動噴嘴交換5/自動熱補償矯正システム. 機器の長期間の動作安定性を確保する

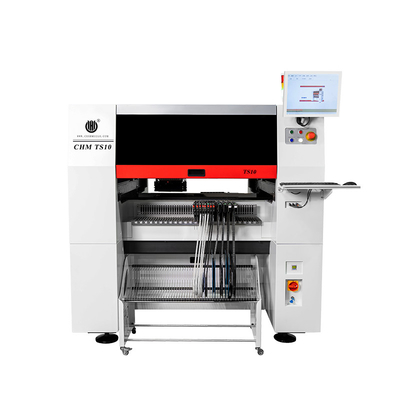

TS10 本物の写真です100 つのフィッダースロット (フジNXT電動フィッダーで作業する)

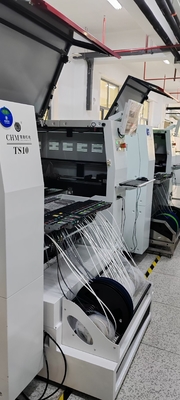

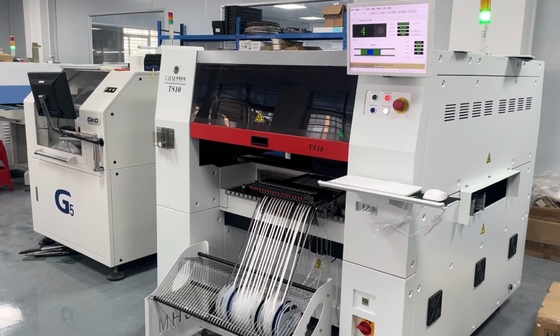

顧客サイト:
サンプル:
チャームハイ工場の直接供給:
サービス&保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します 保証付きの工場直送です
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
私たちは1対1の販売後サービスを提供します.すべての機械は 100% 試験されて 運ばれる前に
