商品の詳細:
|
| 最高PCBのサイズ: | 350mm （L） x270mm （W） （標準）;600mm （L） x350mm （（任意） W） | 給餌器: | 50pcs Yamahaの送り装置（空気及び電気送り装置） |
|---|---|---|---|
| 操作システム: | Windows （PCおよびキーボードのマウスと来る） | 基準口径測定: | 自動車は印ポイントに目盛りを付ける |
| 部品の高さ: | 12MM | 設置速度: | 11500CPH (最適) IPC9850:8850CPH |
| 純重量: | 体重310kg | ノズル: | 13pcsのノズルライブラリを持つ自動ノズル交換器 |
| サイズ: | 1050mm ((L) x1050mm ((W) x1360mm ((H) | 正確さの取付け: | (XY) ±0.06mm CPK≥1.0 |
Charmhigh CHM-551 高配置 小型高精度4頭のピック・アンド・プレイス・マシン
安定性のある少量生産に適しています
CHM-551で電子製品の未来を 解き放つ 4頭のコンパクトで高精度な SMT ピック・アンド・プレイス・マシンこの最先端のソリューションは 卓越した精度を提供します0201,QFN,BGAなどの小さな部品をサポートし,研究開発,プロトタイプ作成,費用対効果の高いPCB組み立ての究極の選択肢となっています.
なぜCHM-551 を 選ぶ の か
1優れた精度: 高精度なボールスクリューシステムと高度なビジョンカメラで無欠の配置を達成し,信頼性の高い結果のために完璧なICアライナメントとCPK≥1.0準拠を保証します.
2高速性能: 11,500 CPH (IPC9850: 8,850 CPH) の最適速度で生産性を向上させ,品質を犠牲にせずに小批量運転に最適です.
3スマートオートメーション:自動ノズルの変更 (13セットライブラリ),熱補償,PCB自動コンベアが機能し,ワークフローを効率化し,貴重な時間を節約します.
4コンパクト&汎用:スペースを節約するデスクトップまたは垂直ベースオプションは,400x300mmまでのPCBと50のヤマハフィッダー (空気力/電気) をサポートし,任意の作業スペースにシームレスにフィットします.
5費用対効果の高いイノベーション: 品質を損なうことなく手頃な価格で,CHM-551は,SMT生産を効率的に拡大することを目指すスタートアップ,ラボ,企業に最適です.
主要な特徴:
14頭設計: 早く組み立てられるために複数のコンポーネントを同時に処理します.
2. 0201 容量: 最小の部品を簡単に処理し,現代電子機器に最適です.
3ユーザーフレンドリーなソフトウェア:直感的なインターフェースは操作を簡素化し,専門知識は必要ありません.
4堅牢な構築: 高級な構成により耐久性と長期的性能が保証されます.
5グローバルサポート: 1年間の保証,終身サービス,チャームハイからの専用の技術サポートがサポートされています.
完璧に
-SMTプロトタイプ: デザインを素早く,精度に実現します
- 小量生産:スタートアップやニッチメーカーにとってコスト効率が良い.
-R&Dラボ: テストとイノベーションのために柔軟で信頼性があります.
| CHM-551 仕様 | |
| サイズ | 1050mm ((L) x1050mm ((W) x 1360mm ((H) |
| 体重 | 310kg |
| 電源 | AC220V (50Hz,単相) 1.5kw |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | バキュームポンプ |

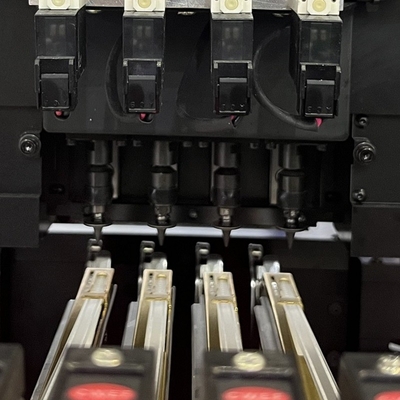

| マウントヘッド数 | 4頭 |
| マウント速度 | 11500CPH (最適)IPC9850: 8850cph |
| 固定 の 精度 が 増える | (XY) ±0.06mmCPK≥1.0 |
| 部品の高さ | 12mm |
| 部品タイプ | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGAなど (レジスタ/コンデンサ/ダイオード/トリオード/LED/ICなど) |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 350mm ((L) x270mm ((W) (スタンダード) 600mm ((L) x350mm ((W) (オプション) |
| ノズルの変更 | A について外形噴嘴の変更(13穴のノズルのライブラリ) |
| 制御システム | 組み込み産業用コンピュータ (Windows 7) モニター,キーボード,マウス |
| ドライブシステム |
X&Y軸,サーボモーターで駆動される. 柔軟なS曲線加速と減速を採用する |

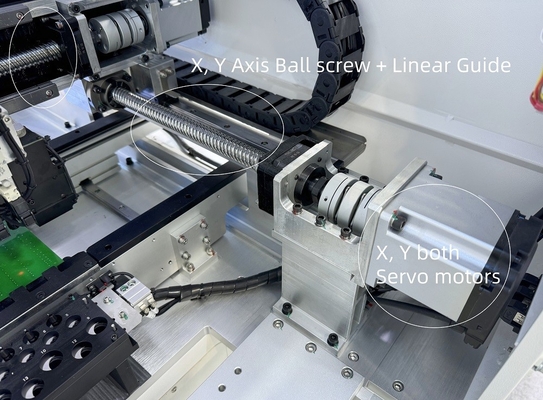

| トランスミッションシステム | ボールスクリュー + 線形ガイド |
| 給餌システム | 50 ヤマハ 8mm 標準型 パンネマティック/電動 フィッダー スタック (IC トレイと棒フィッダーにも適しています) |

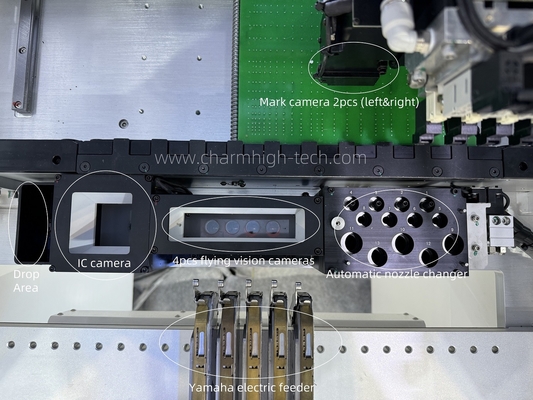

| 視覚系 | スナップショットカメラx4 (適用される部品サイズ: 14mm×14mm) IC camerax1 (適用される部品サイズ: 25mm×25mm) カメラx2マーク |

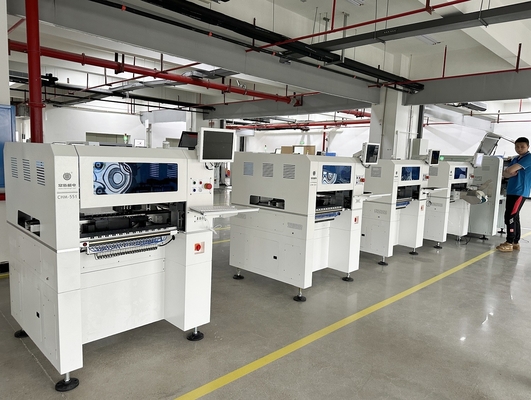

100%リアルな写真
2種類のデスクトップ版と垂直版があり,完全に自動的なSMT生産ラインを行うことができます:
顧客によるPCBサンプル:

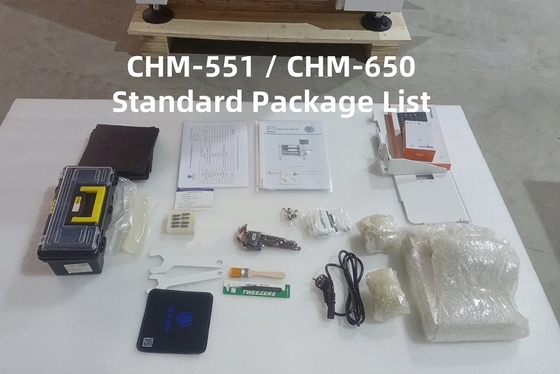

CHM-551 部品リスト
| ポイント | 量 | ポイント | 量 |
| ピック・アンド・プレイス・マシン | 1 | ピンチザー | 1 |
| ノズル | 8 | 内部の六角スプラナー | 1 |
| 道具箱 | 1 | 潤滑油 | 1 |
| 保証カード | 1 | フィルター | 4 |
| ユーザーマニュアル | 1 | スピードコネクタ | 1 |
| 試験報告 | 1 | マウスパッド | 1 |
| ブラシ | 1 | 電源ケーブル | 1 |
注意してください:
ピック・アンド・プレイス・マシンはパッケージに含まれるすべてのアクセサリーで セットが完成しました 機械は使用に準備されています!
必要なのは外部空気圧縮機 (空気給水器の空気を供給する) です
この機械を自信を持って購入してください.
拾って置く機械で楽しんで!
