商品の詳細:
|
| ヘッズ: | 10頭 (31pcsノズルの自動交換位置) | プリント基板サイズ: | 600 (L) *400 (W) mm (標準) |
|---|---|---|---|
| 設置速度: | 最適速度 45000hp | フィーダ: | サポート 100pcs NXT電動フィッダー |
| 成分: | 01005020104025050 SOP QFN BGA | 最大部品高さ: | 12mm |
| カメラ: | ICカメラ: 1個 (36X36mm); フライングカメラ: 10個 (16X16mm); MARKカメラ: 2個 | PCB配信: | レールを使用した3個の自動配信、幅はソフトウェアによって調整できます |
| 寸法: | 1600 (L) * 1688 (W) * 1560 (H) mm | 電源: | AC380V (50Hz,三相) 4.5kw |
| フィーダータイプ: | 富士NXT電動フィッダー | モーター: | Xモーター サーボモーター + Y軸のダブル線形モーター |
| プリント基板の厚さ: | 0.6-3.5mm | 正味重量: | 1930kg |

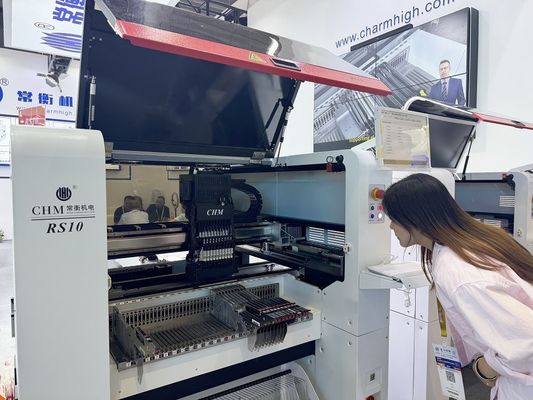

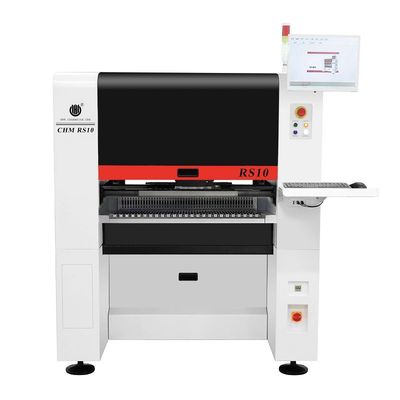

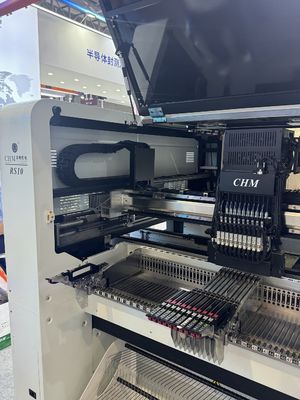

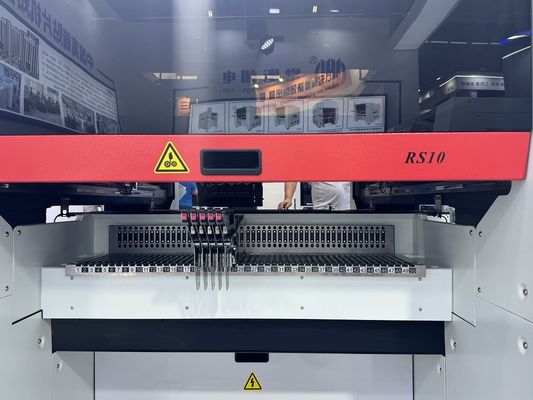

チャームハイRS10 磁気懸垂 ピック・アンド・プレイスマシン - 双直線モータードライブ
高速で高精度の大型PCB組立ラインとPCBA製造のために設計されています. 01005コンポーネントをサポートします.
| サイズ | 1600mm ((L) ×1688mm ((W) ×1560mm ((H) |
| 体重 | 1930kg |
| 電源 | AC380V (50Hz,3相) 4.5kW |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | 内蔵式真空ポンプ |
| マウントヘッド数 | 10頭 |
| マウント速度 | 45CPH (最適) |
| 固定 の 精度 が 増える | (XY) ±0.035mm CPK≥1.0 |
| 部品の高さ | ≤12mm |
| 部品タイプ | 01005/0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGAなど |
| 部品範囲 | インチサイズ 0201~36mm*36mm,より大きい部品 |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 600mm ((L) × 400mm ((W) (標準) 1200mm ((L) × 400mm ((W) (オプション) |
| PCB 輸送 | 3段レール自動輸送,PCBサポート |
| ノズルの変更 | オートマチックなノズルの交換 (31穴のノズルのライブラリ) |
| 制御システム | モニター,キーボード,マウスを含む内蔵工業用コンピュータ (Windows 7) |
| ドライブシステム | X軸はサーボモーターで動かされ,Y軸はダブルラインナリーモーターで動かされる. |
| トランスミッションシステム | X&Y軸とTHKの地面ボールスクリューとTHKの静かな線形ガイド |
| 栄養システム | 100 NXT 8mm スタンダードフィッダースタック |
| 視覚系 | フライカメラ×10,ICカメラ×1,マークカメラ×2 画像縫製機能 |
