TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵

TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵
TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵 TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵 TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵 TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵 TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵

大画像 :  TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵

商品の詳細:
起源の場所: 中国
ブランド名: Charmhigh
証明: CE
モデル番号: TC06 (6頭 + 50つのフィッダー)
ドキュメント: Charmhigh TC06 - Catalog.pdf
お支払配送条件:
最小注文数量: 1
価格: $18000
パッケージの詳細: 木箱
受渡し時間: 5〜7 営業日
支払条件: T/T、ウェスタンユニオン
供給の能力: 1ヶ月あたりの20

TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵

説明
頭部: 6pcs ((19pcsノズルの自動交換位置) PCBサイズ: 350mm ((L) * 300mm ((W)
スピード: 27800 CPH (私たちの会社の下での最高の状態) 給餌器: サポート 50pcs NXT電動フィッダー
構成要素: 0100502010402,-5050,SOP,QFN,BGAから36*36mmより大きい部品まで 最高の構成の高さ: 12mm
カメラ: ICカメラ: 1個 (36x36mm); フライングカメラ: 6個 (16x16mm); MARKカメラ: 2個 PCB配達: 3 パーツ 自動配送 レーン,幅はソフトウェアで調整できます
寸法: 890mm ((L) x1450mm ((W) x1500mm ((H) 電源: AC220V (50 Hz,単相)
給水器の種類: 富士NXT電動フィッダー モーター: 松下電器産業のサーボ モーター
PCBの厚さ: 0.6~3.5mm 正味重量: 900kg

可愛いけど強い!

TC06 統合された鋳鉄プラットフォームを持つ狭い6頭の高速SMTピックアンドプレイスマシン

モジュール SMT ピック・アンド・プレイス・マシン6 頭 50 フィッダー,サポート 01005 CPK>1.0

89cmの幅で,ほとんどのオフィスドアやエレベーターに適しています!

PCB製造マシン,フルオートPCB組立ライン,チエンセトップブランドチャームハイ


1モデル番号:TC06
2ブランド:チャームハイ
3主な構成:全自動インライン+PCB自動配送+6頭50フィッダー+(xy) +30μmCPK>1.0 + X&Y軸 パナソニックのサーボモーター + オートマティックノズル交換機 + 9 カメラ + グラウンドスクリュー & 線形ガイド +
熱補償 + 最適速度: 27800CPH

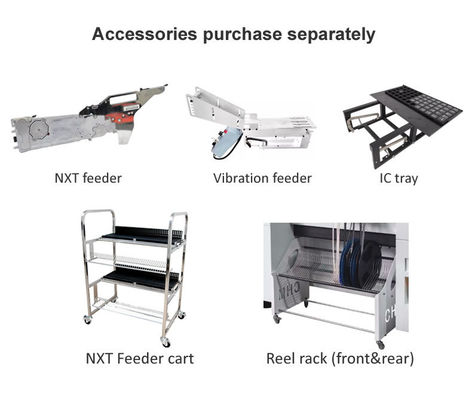

4給水器:富士電動給水器 (別途購入)
5PCB面積:
350mm ((L) * 300mm ((W)

6コンピュータとキーボードとマウスとWindowsシステム
7部品: 01005/ 0201/ 0402 / 0603-5050/ダイオード/トリオード/SOP/QFP/QFN/BGA/LED...最大36*36mmICまで
8サイズ: 89
0 (L) * 1450 (W) * 1500 (H) mmAC220V (50hz,単相) 純重量: 900kg
9配達時間: 5-7 営業日
10配送: 海で / 工場から直接ピックアップ / 中国倉庫に送信
11支払方法:銀行口座の送金 (T/T)
12梱包:プレイウッドの箱


ハイライト:

1.CPKテストをサポートする

2.ICピン認識をサポート

3自動熱補償

4. 自動ノズルの交換

5狭いデザイン 幅89cm

6サポート01005 最大速度27800CPH


チャームハイ YouTubeチャンネル: https://www.youtube.com/@KimiLiuCharmhigh/videos に投稿された

TC06 作業ビデオ,マウント01005: https://www.youtube.com/watch?v=jmGMTdvt9FY

TC06+Yamaha YS12 が一緒に動作する: 動画の動画をご覧下さい


Charmhigh TC06 パラメータ:

サイズ
890mm ((L) x1450mm ((W) x1500mm ((H)
体重 900kg
電源 AC220V (50Hz,単相) 3kW
空気供給 0.5MPa ~0.7MPa
バキューム生成 内蔵式真空ポンプ
マウントヘッド数 6
マウント速度 27800cph (最適)
固定 の 精度 が 増える (xy) + 30μm,CPK≥1.0
部品の高さ ≤12mm

部品タイプ &

部品範囲

-レジスタコンデンサータを除く,シリンダ式ダイオード,アルミ
コンデンサ,SOT,SOP,QFP,QFN,BGAなど

- インチサイズ01005から36*36mm組み立てられる

PCB 厚さ 0.6mm~3.5mm
PCB サイズ 350mm ((L) x300mm ((W)
PCB 輸送 3段列車の自動輸送,PCBサポート装置
ノズルの変更 オートマチックなノズルの交換 (19穴のノズルのライブラリ)
制御システム 内蔵工業用コンピュータ (Windowsシステム)
モニター,キーボード,マウス
ドライブシステム

X&Y軸で動いているパナソニックのサーボモーター

トランスミッションシステム 接地シール + 線形ガイド
給餌システム 50 NXT 8mm スタンダードフィッダースタック
(IC トレイと棒フィッダーにも適しています)
視覚系 フライカメラ x 6 (部品のサイズ適用: 16mmx16mm)
IC カメラ x 1 (部品のサイズ: 36mmx36mm)
マークカメラ x 2


部分リスト:

ポイント ポイント
TC06 ピック・アンド・プレイス・マシン 1 潤滑油 1
ノズル 8 フィルター 4
道具箱 1 スピードコネクタ 1
保証カード 1 マウスパッド 2
ユーザーマニュアル 1 電源ケーブル 2
試験報告 1 キーボード 1
ブラシ 1 マウスパッド 1
ピンチザー 1 LCD 1

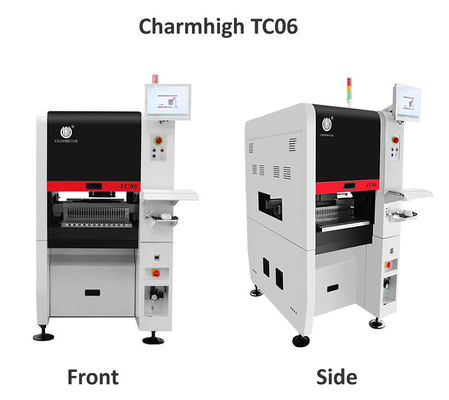

チャームハイ TC06 6頭50フィッダー

このピックアンドプレイス機は コンパクトで 可愛いですが 信じられないほど強力です

TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵 0

TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵 1


TC06のメリット
-CPKのサポートは,SMTの生産プロセスをより安定させ,ピック・アンド・プレイス・マシンを選択するための重要な鍵です.
-ANC:自動ノズルの交換,ノズルは部品に応じて自動的に割り当てられ,SMT生産をより知的で効率的にします.
-高精度ユニバーサル・マウントヘッド: 1台の機械は,高い安定性で様々な部品のマウントニーズを満たすことができる
- 鋳鉄のベース構造, ピックと位置マシンは高速でスムーズに動作します, 大理石よりも良い.
パナソニックのサーボモーターが駆動するX&Y軸は,機械の長期的安定性と精度を保証します.

TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵 2


チャームハイ TC06,CPK検出が通過TC06:CPK≥1.0サポート01005高精度モデル

TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵 3

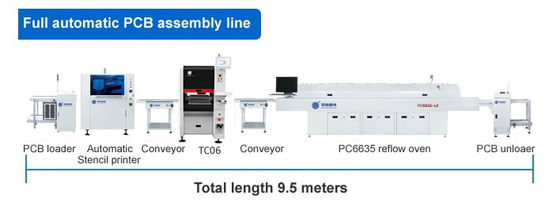

SMT生産ラインの推奨事項:

TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵 4

マウントサンプル:

TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵 5

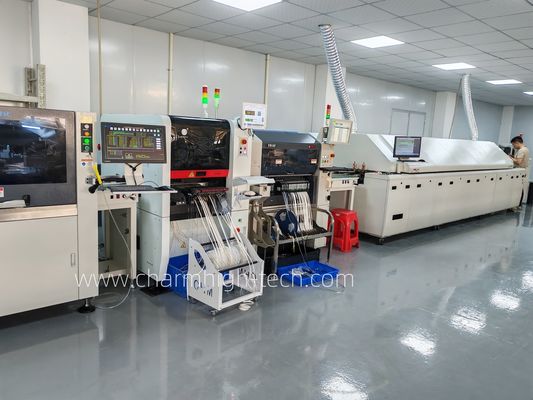

チャームハイ工場の直接供給:

TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵 6


TC06 強い包装:

TC06 狭幅 6ヘッド 高速 SMT ピックアンドプレース機、鋳鉄プラットフォーム内蔵 7


サービス&保証:

完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.

私たちは常に機械のスペアパーツを供給します 保証付きの工場直送です

オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします


私たちは1対1の販売後サービスを提供します.すべての機械は 100% 試験されて 運ばれる前に

技術サポート:

キミのモブ/WhatsApp: 0086 135 106 75756

メール:kimi@charmハイテク.com


フォローしてくださいYouTube:https://www.youtube.com/@KimiLiuCharmhigh/videos に投稿された

詳細はメールでご連絡ください.

初めからお答えします
