商品の詳細:
|
| 頭部: | 6pcs ((19pcsノズルの自動交換位置) | PCBサイズ: | 350mm ((L) * 300mm ((W) |
|---|---|---|---|
| スピード: | 27800 CPH (私たちの会社の下での最高の状態) | 給餌器: | サポート 50pcs NXT電動フィッダー |
| 構成要素: | 0100502010402,-5050,SOP,QFN,BGAから36*36mmより大きい部品まで | 最高の構成の高さ: | 12mm |
| カメラ: | ICカメラ: 1個 (36x36mm); フライングカメラ: 6個 (16x16mm); MARKカメラ: 2個 | PCB配達: | 3 パーツ 自動配送 レーン,幅はソフトウェアで調整できます |
| DIMENSION サイズ: | 890mm ((L) x1450mm ((W) x1500mm ((H) | 電源: | AC220V (50 Hz,単相) |
| 給水器の種類: | 富士NXT電動フィッダー | モーター: | 松下電器産業のサーボ モーター |
| PCBの厚さ: | 0.6~3.5mm | 正味重量: | 900kg |

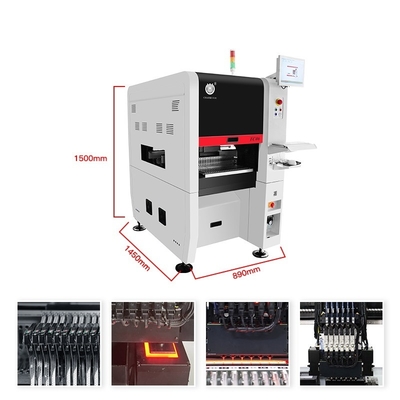

Charmhigh モジュールのピックアンドプレイスマシン ¥ TC06
高級&コンパクトなデザイン鋳鉄の整形 超強いX線構造
6 頭 50 フィッダー,サポート 01005CPK>1.0
89cmの幅で,ほとんどのオフィスドアやエレベーターに適しています!
TC06 SMTピック&プレイスマシンは,モジュールPCBA組み立てを念頭に置いて設計されており,この機械は超細音 IC,BGA,QFN,および0201,01005の受動部品を驚くべき精度でサポートしています.コンパクトな設計により,現代のSMTラインにシームレスな統合が可能になりますスマート電子機器,IoTデバイス,カスタマイズされたモジュール生産に最適です
TC06の利点:
1CPKのサポートは,SMTの生産プロセスをより安定させ,ピック・アンド・プレイスマシンを選択する重要な鍵です.
2.ANC:自動ノズルチェンジ,SMT生産をよりスマートで効率的にします.
3.高精度6つのマウントヘッド: 1つの機械は,高い安定性でさまざまな部品のマウントニーズを満たすことができます
4.鋳鉄のベース構造,ピックと位置マシンは高速でスムーズに動きます.
5パナソニックのサーボモーターが駆動するX&Y軸は,機械の長期的安定性と精度を保証します.
チャームハイ YouTubeチャンネル: https://www.youtube.com/@KimiLiuCharmhigh/videos に投稿された
TC06 作業ビデオ,マウント01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
Charmhigh TC06 パラメータ:
| サイズ |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| 体重 | 900kg |
| 電源 | AC220V (50Hz,単相) 3kW |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | 内蔵式真空ポンプ |
| マウントヘッド数 | 6 |
| マウント速度 | 27800cph (最適) |
| 固定 の 精度 が 増える | (xy) + 30μm,CPK≥1.0 |
| 部品の高さ | ≤12mm |
|
部品タイプ & 部品範囲 |
-レジスタコンデンサータを除く,シリンダ式ダイオード,アルミニウム - インチサイズ01005から36*36mm組み立てられる |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 350mm ((L) x300mm ((W) |
| PCB 輸送 | 3段列車の自動輸送,PCBサポート装置 |
| ノズルの変更 | オートマチックなノズルの交換 (19穴のノズルのライブラリ) |
| 制御システム | 内蔵工業用コンピュータ (Windowsシステム) モニター,キーボード,マウス |
| ドライブシステム |
X&Y軸で動いているパナソニックのサーボモーター |
| トランスミッションシステム | 接地シール + 線形ガイド |
| 給餌システム | 50 NXT 8mm スタンダードフィッダースタック (IC トレイと棒フィッダーにも適しています) |
| 視覚系 | フライカメラ x 6 (部品のサイズ適用: 16mmx16mm) IC カメラ x 1 (部品のサイズ: 36mmx36mm) マークカメラ x 2 |

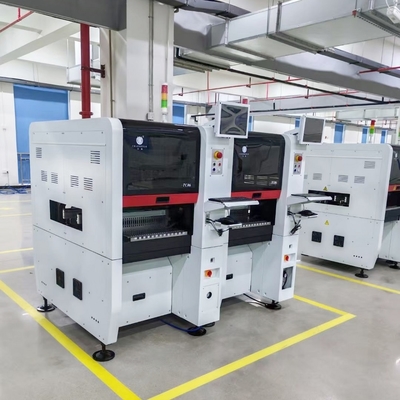

2つのユニット,Charmhigh TC06が一緒に作業し,27800 CPH *2 = 55600 CPH
このピックアンドプレイス機は コンパクトで 可愛いですが 信じられないほど強力です
チャームハイ TC06,CPK検出が通過TC06:CPK≥1.0サポート01005:

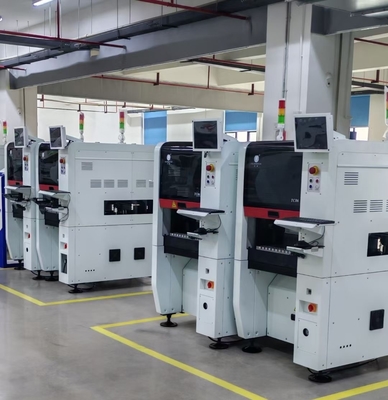

設置範囲:

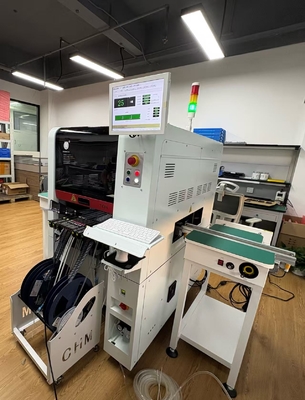

顧客サイト:
TC06 強い包装:
サービスと保証:
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します 保証付きの工場直送です
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
私たちは1対1の販売後サービスを提供します.すべての機械は 100% 試験されて 運ばれる前に
技術サポート:
キミ・劉: モブ/WhatsApp: +8613510675756
メール:kimi@charmハイテク.com
フォローしてくださいYouTube:https://www.youtube.com/@KimiLiuCharmhigh/videos に投稿された
詳細はメールでご連絡ください.初めからお答えします
なぜ我々を選んだの?
1.CHARMHIGHは世界30カ国以上で顧客にサービスを提供し,信頼性の高いパフォーマンスと革新によって信頼を得ています.
2SMT製造の深遠な専門知識により,私たちはコンセプトから生産まで完全にカスタマイズされたSMTソリューションの設計と提供を専門としています.
3.私たちのチームは 専門的な技術的なサービスと 迅速なサポートを提供し 円滑な操作と 最大の効率性を保証します
4.SMTの課題を診断し解決する豊富な経験があり,あらゆる生産ニーズに最適化されたソリューションを提供しています.
5.CHARMHIGHを選んで SMT製造における成功に コミットした信頼できる長期パートナーを得ます
付加価値サービス:
1.無料オフラインプログラミングソフトウェア (USD 2,083 価値) - セットアップを簡素化し,プログラミング時間を大幅に短縮します
2.無料オフラインロードテーブル (277ドル) - 即効生産性のための使用準備の設備
3.専用のオンライン運営ガイド - 専門家によるサポートは,スムーズな実施と心配のない運営を保証します
