商品の詳細:
|
| TC06寸法: | 890x1450x1500mm(長さx幅x高さ) | 正味重量: | 960kg |
|---|---|---|---|
| 力: | AC220V (50 Hz,単相) | 最適の速度: | 27800CPH |
| フィーダ: | サポート 50pcs NXT電動フィッダー | プリント基板サイズ: | 350mm ((L) * 300mm ((W) |
| 最小および最大コンポーネント: | 01005～36×36mmIC | コンポーネントの最大高さ: | 12mm |

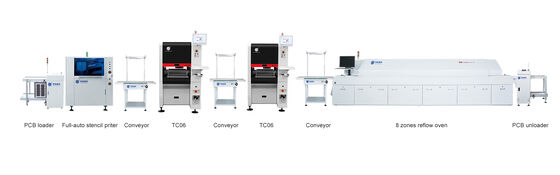

複製型 TC06 ピック&プレイス マシン 完全自動 SMT 生産ライン

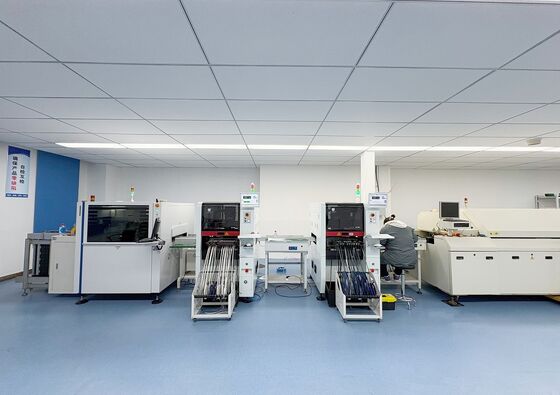

高級な2重型PCBA製造のためのSMT組立ライン

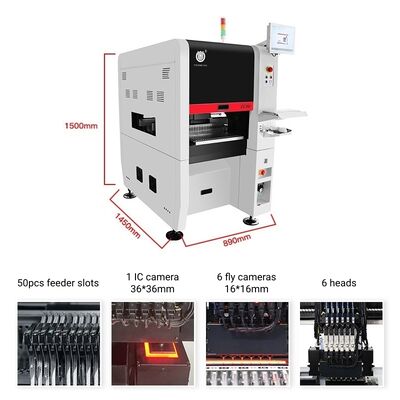

| サイズ | 890mm ((L) x1450mm ((W) x1500mm ((H) |
| 体重 | 900kg |
| 電源 | AC220V (50Hz,単相) 3kW |
| 空気供給 | 0.5MPa ~0.7MPa |
| バキューム生成 | 内蔵式真空ポンプ |
| マウントヘッド数 | 6 |
| マウント速度 | 27800cph (最適) |
| 固定 の 精度 が 増える | (xy) + 30μm,CPK≥1.0 |
| 部品の高さ | ≤12mm |
| コンポーネントタイプと範囲 | 抵抗コンデンサータを除く,円筒二極管,アルミコンデンサータ,SOT,SOP,QFP,QFN,BGAなど - インチサイズ01005から36*36mm,およびより大きな部品のマウント |
| PCB 厚さ | 0.6mm~3.5mm |
| PCB サイズ | 350mm ((L) x300mm ((W) |
| PCB 輸送 | 3段列車の自動輸送,PCBサポート装置 |
| ノズルの変更 | オートマチックなノズルの交換 (19穴のノズルのライブラリ) |
| 制御システム | モニター,キーボード,マウスを備えた内蔵産業用コンピュータ (Windowsシステム) |
| ドライブシステム | X&Y軸 パナソニックのサーボモーターで駆動 |
| トランスミッションシステム | 接地シール + 線形ガイド |
| 栄養システム | 50 NXT 8mm 標準フィッダースタック (IC トレイとスティックフィッダーにも適しています) |
| 視覚系 | フライカメラ x 6 (部品サイズ適用: 16mmx16mm);ICカメラ x 1 (部品サイズ適用: 36mmx36mm);マークカメラ x 2 |
| ポイント | 量 | ポイント | 量 |
|---|---|---|---|
| TC06 ピック・アンド・プレイス・マシン | 1 | 潤滑油 | 1 |
| ノズル | 8 | フィルター | 4 |
| 道具箱 | 1 | スピードコネクタ | 1 |
| 保証カード | 1 | マウスパッド | 2 |
| ユーザーマニュアル | 1 | 電源ケーブル | 2 |
| 試験報告 | 1 | キーボード | 1 |
| ブラシ | 1 | マウスパッド | 1 |
| ピンチザー | 1 | LCD | 1 |
完全な機械は,購入日から1年間の保証期間があり,終身サービスがあります.
私たちは常に機械のスペアパーツを供給します 保証付きの工場直送です
オンラインでQ/Aやトラブルシューティングのサポートや 技術的なアドバイスをします
すべての機械は 100% 試験されて 運ばれる前に
