1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて

1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて
1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて

大画像 :  1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて

商品の詳細:
起源の場所: 中国
ブランド名: Charmhigh
証明: CE
モデル番号: CHMT48VA
ドキュメント: CHMT48VA.pdf
お支払配送条件:
最小注文数量: 1
価格: $3100 free shipping
パッケージの詳細: 木箱
受渡し時間: 1-2日
支払条件: T/T,PayPal,ウェスタン・ユニオン
供給の能力: 月額50ドル

1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて

説明
給餌器: 29個(8mm-22個、12mm-4個、16mm-2個、24mm-1個) 配置責任者: JUKIノズル付きヘッド2個
サポート部品: 0402,0603-5050、SOP、QFN等。 スピード: 視力で3千cph
制御システム: 内蔵Linuxシステム PCBサイズ: 10*10mm ~ 355mm ((L) × 355mm ((W)
ハイライト:

CHMT48VAはLinuxシステムを埋め込んだ

,

Benchtopは機械を選び、置く

,

CHMT48VA SMTの一突きおよび場所機械

オールインワン 組み込みインダストリアル・Linuxシステム コンピュータ,ダブルビジョンカメラ CCDシステム
CHM-T48VA デスクトップ SMT ピックアンドプレイス マシン PNP マシン 2 頭 29 内蔵 フィッダー
110v 220V 英語版 CE証明書

オンラインショップから直接購入します. 最安値:
CHMT48VA: https://www.charmhigh-smt.com/sale-446157-all-in-one-chmt48va-desktop-smt-pick-and-place-machine-2-heads-29-feeders-embedded-linux-system-vision-system.htm コンピュータは,コンピュータを操作し,コンピュータを操作する

CHMT48VB+振動フィッダー: https://www.charmhigh-smt.com/sale-483114-all-in-one-chmt48va-desktop-smt-pick-and-place-machine-vibration-feeder-embedded-linux-system-prototying-batch-production.htm 機械の振動・フィーダー 組み込み・Linux・システム プロトタイプ 批量生産


ビデオリンクをご覧ください.
CHMT48VA ベルギーの営業客:

CHMT48VAの仕様:

テクニカルパラメータ
CHMT48VA

サイズ

L 960mm*W 705mm*H 335mm

PCB エリア

10*10~355*355mm

XY軸移動

400*460mm

Z軸移動範囲

15mm

頭を拾って置く

2頭

マウント速度

視力 3000~4000 CPH

(注: cph は"時間あたりチップ"を意味します)

作業精度

±0.025mm

スタック

8mm=22スタック 12mm=4スタック 16mm=2スタック
24mm=1スタック 前部IC=12スタック
ユーザが定義したICトレイ=20スタック

バキュームポンプ

2pcs内蔵ポンプ (無音)

視力システム

上向きと下向きの二重カメラ

コンピュータシステム内側

内部でLinuxシステム,非常に安定,外部PCは必要ありません

CSV ファイル生成するソフトウェア

ソフトウェアが座標を生成できる限り

サポートファイル

.csvファイル

タッチスクリーン

7 ′′ (15.6cm*9.3cm) 産業用タッチスクリーン

支援パッケージ

0402,0603,0805,1206,1210,3528,5050SO-16,SOT-23,SOT-89,TO-252,SOP,QFN,LQFP....様々な種類のIC (最大サイズ22*22mm)

電圧

AC 110V/ 220V, 50/60HZ (あなたの国のプラグを供給)

総重量

73kg (木製の箱付き)


利点:
1. 便利なソフトウェア,機械の埋め込み Linux システム,安定した業界 メインボード,独立した操作,外部コンピュータを必要としません,操作が簡単で便利で,速く学びます.
2. 内蔵タッチスクリーン,外部モニターの必要がない,部屋を節約,より便利な操作,USBマウスもサポートされています.
3. 上と下の2つのビジョンカメラ,各コンポーネントの位置を正し,各コンポーネントの画面からビジョンイメージを表示することができます. (最大コンポーネントサイズ22*22mm)
4柔軟なPCBクランプフィクチャーがあり,PCBの異なるサイズに適しています.
5機械のテーブルに固定することができます. 機械のテーブルに固定することができます.
6. 2pcsJukiノズル,磁石の内部にJukiノズル,それは指で取り除くことができますので,レンチキーで分解する必要はありません,ノズルの回転角 -180度から+180度.
7オールインワンマシン 29pcsフィッダがマシンに含まれています 他の部品を購入する必要はありません 機械は動作に準備されています
8Z軸検知,機械の引引針は,自動で原点に戻り,ノズルの破損を避ける.
9部品の最大高度は5mmです
10制御は閉ループで,X,Y軸はエンコーダーで,
112つのコンポーネントの位置でPCBを校正すると,残りのコンポーネントは自動的に校正されます.
12自動補給で,もし部品が歪んだら, 自動で貯蔵庫に投げて,
13. 視覚検出で,カメラは自動調整部品の角度と PCBボードの正しい場所に位置します. もし頭部をピックアップしていない部品,カメラはそれを検知し,再びピックバックします.3回 拾わない機械はアラームを鳴らして停止します. 材料を供給した後,再び起動する必要はありません.
14変換ツール (PC版) が付属します. コンピュータで作業ファイルを編集し,USBポートで作業ファイルをマシンにロードします.
15サポートパネルボード
16コンピュータに直接プログラムする新しい作業ファイルを作成できます.
17- サポート シングルステップ
18サポートカットテープ / 散装材料 / 管材

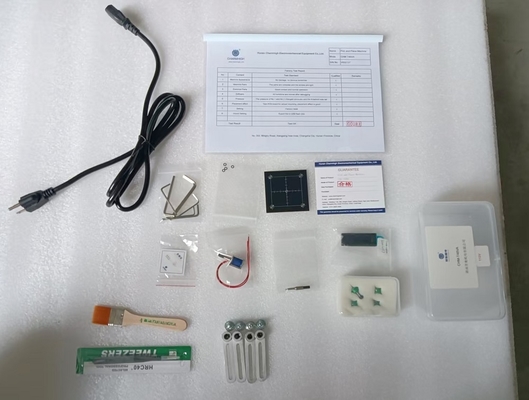

CHMT48VA用の標準アクセサリー:
1) ピックアンドプレイス マシンCHMT48VA: 1
2) ジュキノズル合計4pcs (503,504,505,506サイズ)
3) 8G USB ドライバ 1
4) 電源コード 1
5) 引いた針 2
6) 引力ピン1用のコイル
7) カメラの位置調整 黒板 1
8) ヘクサンスキー 6
9) ピンチ 1
10) ブラシ 1
11) タッチスクリーン用のペン 1
12) IC トレイ4の固定装置
13) 油脂 1
14) 英語のユーザーマニュアル 1

100% 本物の写真

1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 0

上と下のカメラ,すべてのコンポーネントの位置を非常に正確に確認してください:
1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 1

XY軸モーターとエンコーダー,閉ループ制御,ステップを失うことを確認しないでください:
1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 2

カットテープもサポート:

1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 3
振動補給器に対応する:
1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 4

カスタムICトレイ:
1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 5

タッチスクリーン,USBマウスもサポート:
1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 6

Jukiノズル 操作が簡単 内側には磁石があり 引っ張るのに英語の鍵は必要ありません
1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 7

包装は安全です
1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 8

ご注意ください
パッケージに含まれるすべてのアクセサリーを備えています
機械は"つで使える!
受け取った時に使用できます. 良質な販売後の技術サポート,安心して購入してください.
拾って置く機械で楽しんで!


保証:
完全な機械は,購入日から1年間の保証期間があり,生涯サービスがあります.
私たちは常に機械のスペアパーツを供給します. 工場の信頼性の高い直接供給.
オンラインQ/Aとトラブルシューティングサポートと技術アドバイスサービスを提供します. 一対一の販売後のサービスを提供します.
各機は出荷前に100%テストされます.
技術サポート:
キミ・リウ: モブ&ワットサル: +8613510675756
メール:kimi@charmハイテク.com
フォローしてくださいYouTubeでhttps://www.youtube.com/@KimiLiuチャームハイ

詳細の情報や動画をご覧になりたい場合は,メールでご連絡ください.
初めからお答えします
1つのCHMT48VA Benchtop SMTの一突きおよび場所の機械によって埋め込まれるLinuxシステムのすべて 9


なぜチャームハイを選んだの?
1.軽量な体,小さな領域を占めています
2ユーザーフレンドリーなインターフェース,プロのSMTエンジニアを必要としません,エントリーレベルのデバイス
3.高度な統合,追加のポンプやサポート設備の必要がない
4精度と信頼性が高く,手作業の欠陥を補う
5.低コスト,プロの自動SMT生産ラインを所有する費用を削減
6インターナショナル エクスプレス ドアツードアサービス 3-5 営業日
7特許やデザインの暴露を避けるため,特に実験室の研究開発のためのサンプル
